Rapid Picture

Generate Rapid Texture using an image to define contour parameters.

Photo Selection

Color photos yield better results than black and white photos. Black and white images are more uniform and result in more uniform contours. In this example a black and white photo was used and the original image is shown on the left. Several edits were made to the photo to increase the contrast between light and dark areas to improve the Rapid Picture results.

Ejemplo

1.  Defina las dimensiones de la placa. Este ejemplo utiliza una placa de 15" x 15" de material de 0,5" de espesor

2.  Importar la imagen al espacio de trabajo

3.  Escala la imagen al tamaño del panel. En este ejemplo, el tamaño de la foto es 13" x 13" para permitir un borde de 1".

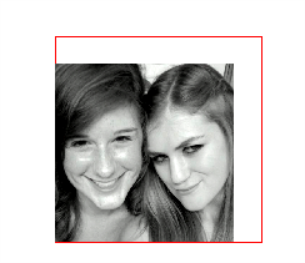

4. Mover la imagen al centro del panel

   Con la imagen seleccionada, mantenga pulsadas las teclas Alt + Ctrl y pulse la tecla 5 del teclado numérico para ajustar automáticamente la selección al centro de la placa.

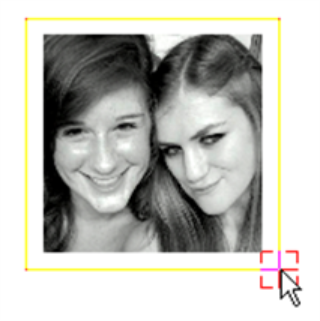

5.  Utilice la herramienta Rectángulo para crear un contorno en el límite de la placa

   Active Ajustar a cuadrícula para crear fácilmente un Rectángulo por esquinas que defina los límites de la placa. Tenga en cuenta que el tamaño de cuadrícula por defecto es de intervalos de 1 pulgada.

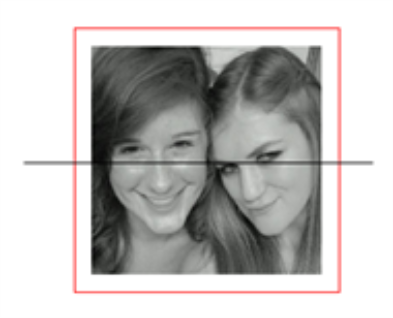

6. Dibujar un contorno semilla para la generación rápida de texturas



7. Selecciona el Contorno Semilla y activa el comando Textura Rápida

8. Haga clic con el botón izquierdo del ratón en la imagen para abrir el cuadro de diálogo de selección de herramientas. Seleccione la herramienta que se utilizará para cortar las sendas. Este ejemplo utiliza una herramienta de grabado 0.02. Haga clic en Aceptar

9. Defina el Espacio en blanco que controla la separación mínima entre contornos en las zonas oscuras de la foto. Haz clic en OK

10. Aparecerá un cuadro de información con los parámetros seleccionados, pulse OK

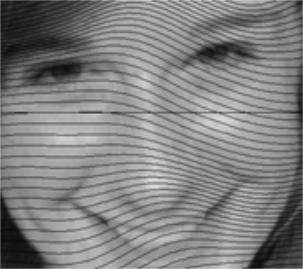

11. Definir los parámetros de Textura Rápida

12. Parámetros del ejemplo ilustrado
13. Posición: X = 1, Y = 1
14. Tamaño = 13" x 13" (Dimensiones de la imagen)
15. Longitud de onda = 3,5
16. Amplitud horizontal = 1,5
17. Amplitud vertical = 0,01
18. Desplazamiento = 0,15
19. Desplazamiento de ruido activado

20. Haga clic en Aplicar para crear contornos.



21. Seleccione uno de los contornos, todos los contornos generados se agrupan en este punto. Active el comando Grabar



22. Ajuste los parámetros de Grabado.

    1. Para este ejemplo se han utilizado los siguientes parámetros

       1. Herramienta = 0.02" Grabado

       2. Profundidad = 0,01

       3. Seguir contornos = Marcado

       4. Velocidad de avance = 60 pulgadas por minuto

23. Haga clic en OK para generar las sendas.  Agrupe las sendas mientras están seleccionadas.

24. Aplicar un desplazamiento de ruta al contorno del panel

    1. Ejemplo de parámetros

       1. Herramienta = Fresa de 1/4

       2. Profundidad = 0,5

       3. Externo = Comprobado

25. Aplique una trayectoria de herramienta de grabado al contorno del panel para añadir un borde biselado al diseño.

    1. Ejemplo de parámetros

       1. Herramienta = 90 Cónica

       2. Profundidad = 0,2

       3. 3D Engrave Toolpath = Comprobado

       4. Interno = Comprobado

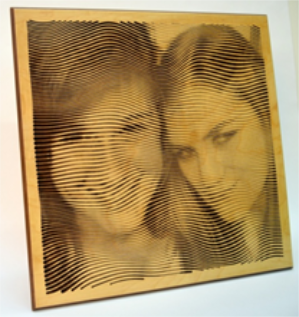

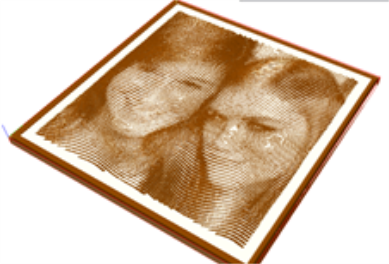

26. Utilice la herramienta Simular 3D  para crear una vista renderizada de las sendas.



27. El proyecto ya está listo para cortar
