El anidamiento de forma real es una función que utiliza un algoritmo de anidamiento más detallado para encajar aún más objetos en un área especificada. Dado que anida los objetos en función de su forma real, el anidamiento de forma real es capaz de empaquetar las formas de forma mucho más ajustada que el algoritmo de anidamiento estándar.
El anidamiento real de formas utiliza un algoritmo más complejo que el anidamiento estándar y puede tardar bastante más tiempo en anidar un grupo de objetos.
True Shape Nested (Romper texto seleccionado)
- Selecciona los objetos.
- En el menú Organizar, seleccione Nido True Shape.
- En DesignCentral, ajuste los siguientes parámetros:
| Establece la anchura del panel en el que se anidarán los objetos. | |
| Establece la altura del panel en el que se anidarán los objetos. | |
| Establece el espacio mínimo entre objetos tras el anidamiento. | |
| Establece la cantidad de rotación que se aplicará a los objetos mientras se anidan. | |
| Especifica el número de copias de los objetos anidados que se crearán. Si es superior a 1, las copias adicionales serán duplicados del primer conjunto de objetos anidados. | |
| Relación de compresión | Muestra el porcentaje de compresión del área anidada actual en comparación con el área original no anidada. |
| Romper texto | Permite separar los objetos de texto en caracteres individuales antes de anidarlos para que quepan en menos material. Si se desactiva, cada objeto de texto se anidará como un objeto grande. |
| Utilizar agujeros | Permite anidar objetos más pequeños dentro de los huecos de objetos más grandes. (Un punto puede anidarse dentro de la letra O, por ejemplo). |
- Haga clic en Redibujar para volver a anidar los objetos seleccionados después de realizar cambios.
- Haga clic en Aplicar.

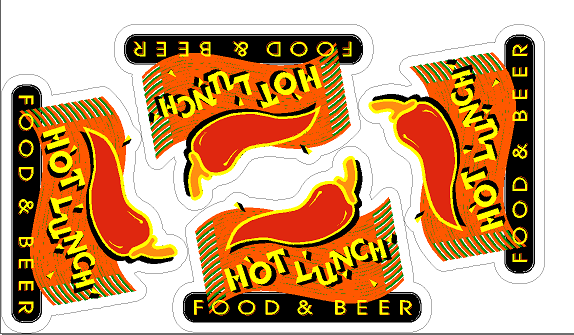

True Shape Nesting también puede aplicarse a los trabajos de corte de contorno. Cuando se aplica, los trabajos se anidan en función de la ruta de corte de contorno en lugar del cuadro delimitador del archivo:
