Herramienta de paso y repetición

Puede utilizar Paso y Repetir para crear varias copias de objetos en una posición y disposición precisas.

    • Selecciona los objetos.
    • En el menú Organizar, seleccione Paso y Repetir.
    • Seleccione una de las siguientes pestañas en DesignCentral:
      • Ficha Bloque: todas lascopias se alinean en un conjunto de filas y columnas.

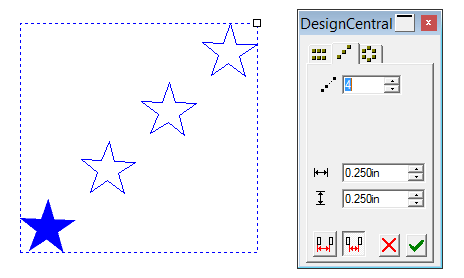

      • PestañaDiagonal: todas las copias se alinean en diagonal.

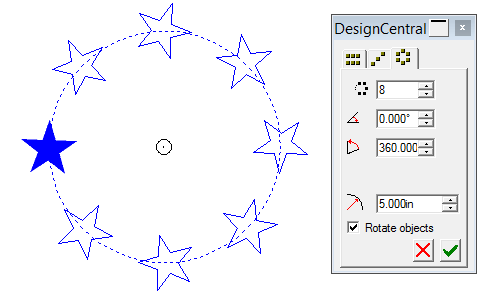

      • Pestaña circular:todaslas copias se alinean en círculo o arco.


    • Ajuste los siguientes parámetros :
DesignArrangeStepRepeatHCopies.png Número de copias horizontales
DesignArrangeStepRepeatVCopies.png Número de copias verticales
DesignArrangeStepRepeatTotalCopies.png Número total de ejemplares
DesignArrangeStepRepeatDiagCopies.png Número de copias diagonales
DesignArrangeStepRepeatCircCopies.png Número de ejemplares de la circular
DesignArrangeStepRepeatHSpacing.png Distancia horizontal
DesignArrangeStepRepeatVspacing.png Distancia vertical
DesignArrangeStepRepeatDistanceBeginning.png Mide la distancia entre objetos desde la parte inferior izquierda de un objeto hasta la parte inferior izquierda del siguiente.
DesignArrangeStepRepeatDistanceEnd.png Mide la distancia entre objetos desde la parte superior derecha de un objeto hasta la parte inferior izquierda del siguiente.
DesignArrangeStepRepeatInclination.png Ángulo de inclinación de la línea que une el objeto original con el punto central del círculo.
DesignArrangeStepRepeatPortion.png Porción del círculo a lo largo de la cual se distribuyen las copias.
DesignArrangeStepRepeatRadius.png Radio del círculo a lo largo del cual se distribuyen las copias.

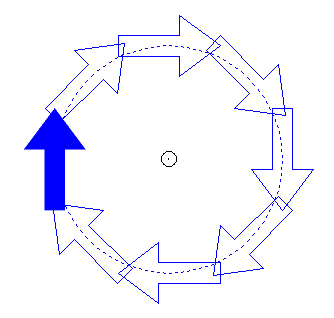

Rotar objetos

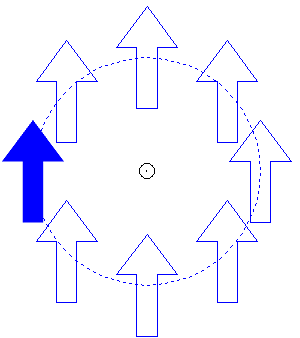

Especifica si se giran o no las copias a lo largo del círculo.


Para los patrones Bloque y Diagonal, puede controlar el espaciado y las copias arrastrando el punto de control Espaciado/Copias situado en la esquina superior derecha del cuadro delimitador.

  • Arrastre el punto de control para ajustar el número de copias (el espaciado no cambia).
  • Mantenga pulsada la tecla Ctrl y arrastre el punto de control para ajustar el espaciado entre copias (el número permanece invariable).
  • Mantenga pulsada la tecla Mayús y arrastre para restringir la dirección de redimensionamiento del cuadro delimitador.

Para los patrones circulares, puede controlar el espaciado, el ángulo de inclinación y el radio arrastrando el punto de control Centro.

  • Arrastre el punto de control para ajustar el Ángulo y el Radio.
  • Mantenga pulsada la tecla Mayús y arrastre para restringir la dirección de redimensionamiento del Radio (el valor del Ángulo permanece inalterado).
Deshacer y Rehacer no pueden restaurar los cambios de valor mientras se está en Paso y Repetición.
