Mises à jour fonctionnelles

• Travail multi-faces

Les utilisateurs peuvent désormais choisir le type de travail multi-faces, en plus des types standard et double face.

Ce nouveau type de travail permet un usinage plus efficace sur les systèmes équipés d'outils agrégés ou de moteurs de fraisage latéral.

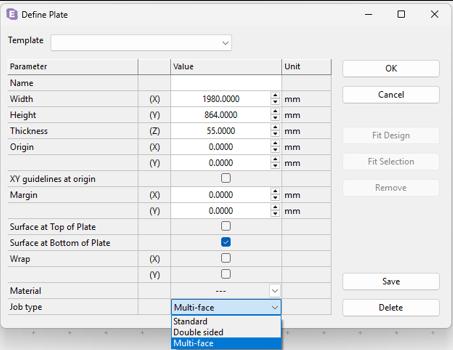

Définition de la plaque avec ajout du type de travail

Des vues supplémentaires ont été ajoutées pour faciliter la conception et la création de parcours d'outils sur chaque face du matériau.


Sélection de la vue en cliquant avec le bouton droit sur la vue active

Le dessin, l'édition et le parcours d'outil de chaque côté du matériau sont désormais entièrement pris en charge, ainsi que la plupart des autres fonctionnalités d'EnRoute.

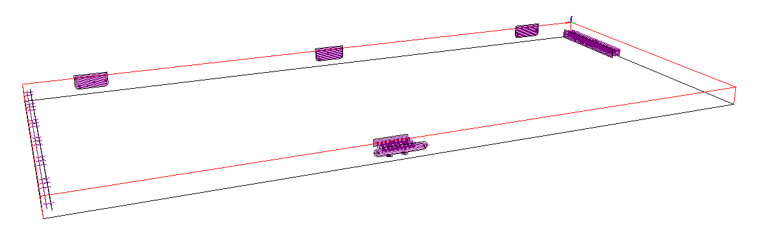

Vue en perspective d'un travail multi-faces

Pour la conception et le positionnement, les utilisateurs peuvent simplement sélectionner un objet et le déplacer ou le copier vers un autre côté. L'objet sera automatiquement repositionné et réorienté pour correspondre à la face sélectionnée.

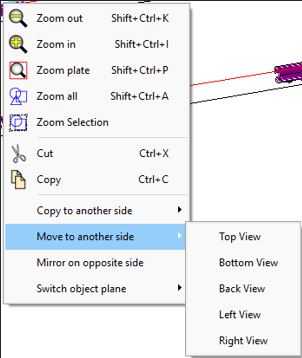

Menu contextuel avec Déplacer. Copier et changer de plan.

Lorsque vous travaillez avec des géométries importées, les objets peuvent déjà être dans la bonne position, mais doivent être affectés au côté approprié. Dans ce cas, les utilisateurs peuvent simplement changer de plan, ce qui affectera la géométrie sans modifier sa position.

La configuration des agrégats est simple :

• Affectez les outils à un emplacement qui correspond à la configuration de l'agrégat.

• Entrez les décalages si nécessaire.

• Cliquez sur Enregistrer pour confirmer.

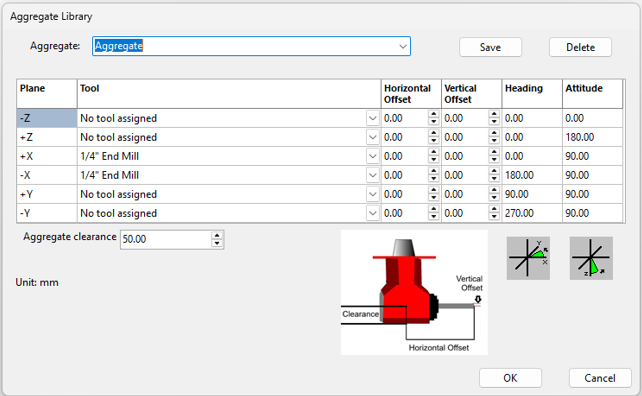

Menu de la bibliothèque d'agrégats

Lors de la sortie d'un travail préparé, EnRoute sélectionne désormais automatiquement les agrégats appropriés lorsqu'ils sont disponibles.

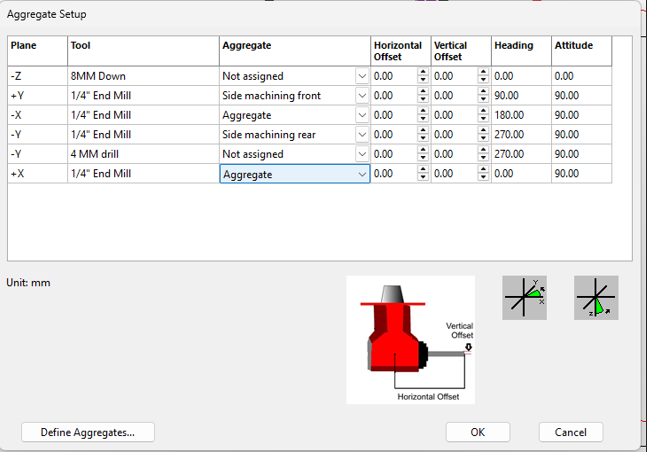

Fenêtre de configuration des agrégats lors de la création de la sortie

Avant de générer la sortie, comme toujours, assurez-vous que les outils se trouvent au bon endroit dans le changeur d'outils.

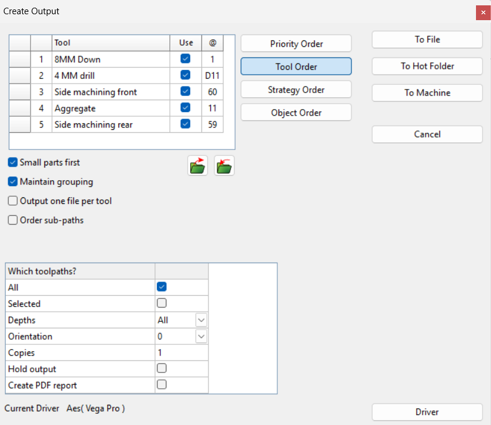

Fenêtre de sortie, avec l'ordre des outils sélectionné et les positions affichées

Tutoriel

https://www.youtube.com/watch?v=7RRg0GWNtyw

Correction de bogues


• Correction d'un problème empêchant le retour en arrière avec l'outil Rayon/Diamètre/Cote de ligne.
• Correction d'un problème empêchant la fermeture de l'outil Cote unique avec un clic droit.
• Correction d'un problème entraînant la suppression des sauvegardes existantes avant la création d'une nouvelle sauvegarde dans EnRoute.
• Correction d'un plantage lors de l'importation de fichiers AutoCAD DXF (Build 219).
• Correction d'un problème où la réédition de tâches ATP avec des étiquettes provoquait des décalages de coordonnées sans modifications.
• Correction d'un problème où les modifications de sélection multiple ne s'appliquaient pas lors d'un double-clic sur un parcours d'outil.
• Correction d'un problème où un double-clic sur un parcours d'outil de fraisage de filetage ne mettait pas à jour les paramètres.
• Correction d'un problème qui rendait toutes les options du plan de trajectoire d'outil grisées pour les contours ouverts (gravure désormais disponible).
• Correction d'un problème qui produisait des résultats incorrects lors de la modification de l'espacement du texte.
• Correction d'un problème qui empêchait la barre de progression de la simulation 3D d'afficher la progression.
• Correction d'un problème qui empêchait l'enregistrement correct des axes horizontaux -Y / +Y dans la configuration de la banque de perçage.
• Correction d'un problème qui rétablissait la taille d'origine de la plaque lors de la modification des paramètres de la plaque à partir du contour.
