Functionality updates
-
Détection des géométries en double
Lorsque des géométries se chevauchent dans des fichiers, généralement des fichiers contenant des graphiques vectoriels, des problèmes peuvent survenir lors du parcours de l'outil et de la sortie du code G. Une nouvelle fonction a été ajoutée pour détecter les géométries dupliquées qui se chevauchent. Une nouvelle fonction a été ajoutée pour détecter les géométries dupliquées qui se chevauchent.

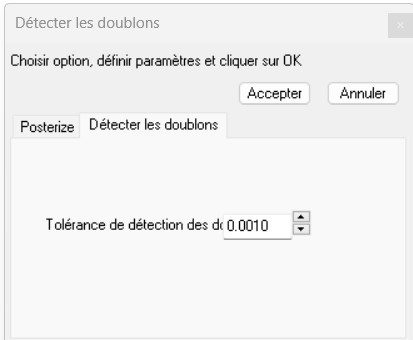

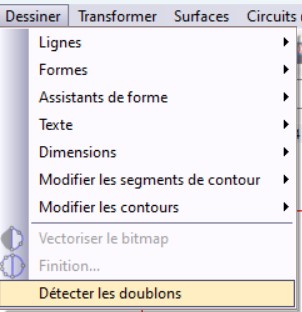

Fonction Détecter les doublons dans le menu Dessiner et sa fenêtre de paramétrage
Lorsque de telles géométries sont détectées, les utilisateurs ont la possibilité de les sélectionner, de les supprimer ou de les déplacer vers une nouvelle couche pour un meilleur contrôle et une meilleure organisation.

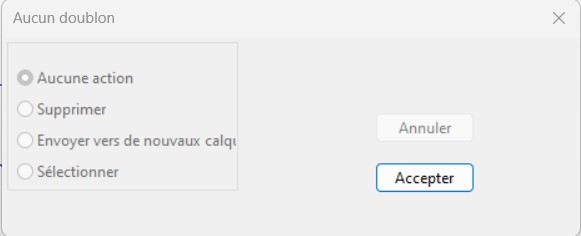

Sélections d'actions de suivi Détecter les doublons
-
Zones d'interdiction de routage configurables

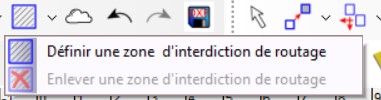

Les utilisateurs peuvent désormais définir des « zones de non-déplacement » sur la feuille en dessinant des géométries et en les marquant en conséquence. Cette fonction empêche le mouvement de l'outil à travers ces zones restreintes. Lors de la génération des sorties, EnRoute détourne automatiquement tout mouvement qui passerait par ces zones.
Aperçu des trajectoires d'outils avec les zones de non-déplacement définies et activées
-
Améliorations de l'installateur EnRoute
Le programme d'installation d'EnRoute a été amélioré pour préserver les configurations des utilisateurs lors des mises à jour. Si les utilisateurs écrasent une installation existante, leurs fichiers d'installation et de configuration resteront intacts, ce qui garantit une expérience de mise à niveau transparente.
-
Amélioration de la trajectoire de décalage d'ouverture : Soustraction du rayon de l'outil au début et à la fin
Lors de l'application de la trajectoire d'outil à décalage ouvert, les utilisateurs peuvent désormais choisir de soustraire le rayon de l'outil au début et à la fin de la trajectoire. Cela permet de s'assurer que la longueur de coupe obtenue correspond à la longueur exacte de la géométrie affichée à l'écran.
Visualisation de la même trajectoire avec ou sans l'option « Extrémités coupées ».
-
Trajectoire d'outil sans levage avec saisie de lignes en 3D
La fonction de trajectoire d'outil sans levage a été améliorée pour prendre en charge les scénarios dans lesquels une entrée de ligne 3D est définie. Cette fonction fonctionnera de manière transparente tant que l'angle d'entrée est fixé à 0.
Levage standard :
L'outil se soulève entre chaque passe.
Pas de soulèvement avec l'option standard :
Le point de départ de la plongée se déplace dynamiquement avec la trajectoire de l'outil entre les passes.
Pas de levée avec l'option Align :
La plongée conserve les mêmes coordonnées XY à chaque passe en revenant au point de départ de l'entrée initiale sans levage.
-
Importation simultanée de plusieurs fichiers
Il est désormais possible de sélectionner plusieurs fichiers dans l'interface utilisateur d'importation. De plus, dans les préférences d'EnRoute, les utilisateurs peuvent configurer la façon dont les importations de fichiers multiples sont gérées :
- Les fichiers peuvent être automatiquement placés l'un à côté de l'autre avec un espace défini.
- Les fichiers peuvent être placés visuellement en utilisant le bouton gauche de la souris pour un positionnement précis.
-
Ordre des sous-chemins dans la sortie
Une nouvelle option pour ordonner les chemins secondaires a été ajoutée à la fenêtre de sortie de G1. Cela permet aux utilisateurs de diviser les groupes de parcours d'outils et de les organiser avant de procéder au processus de commande, ce qui permet une gestion plus efficace des sorties.
-
Option de sauvegarde
Les utilisateurs peuvent désormais créer des copies de sauvegarde via le menu d'aide.

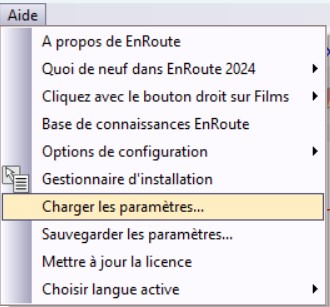

Nouvelle option de sauvegarde disponible dans le menu Aide
Par défaut, la sauvegarde est enregistrée dans le dossier ProgramData du lecteur C.

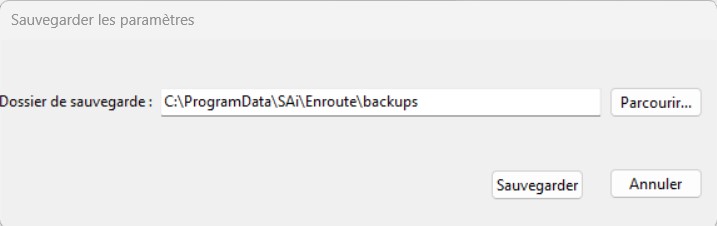

Sélectionner l'emplacement de la sauvegarde dans les paramètres

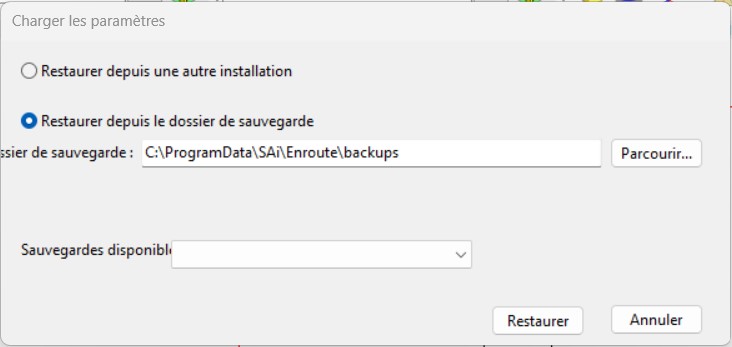

Le chargement d'une copie de sauvegarde peut être effectué via l'option de chargement des paramètres.
Plusieurs sauvegardes peuvent être conservées et utilisées pour restaurer le logiciel à un état antérieur.
-
Vue en perspective : Amélioration du zoom
Le zoom avant et arrière dans la vue en perspective fonctionne désormais en fonction de l'emplacement du curseur de la souris, s'alignant ainsi sur le comportement des autres vues pour une expérience utilisateur plus intuitive.
Bugs corrigés
- L'outil de découpe reconnaît incorrectement les limites et redessine les lignes.
- Dessiner une ligne avec l'outil « Snap arc to tangent » et « snap two arc tangents » - la ligne résultante ne touche pas la géométrie.
- Enroute 24 ne maintient pas l'ordre lorsque vous passez de Simuler 2D ou simuler ortho à Ordre manuel
- Lorsqu'une passe finale est réglée sur 0 sans parcours de levage, cela provoque un levage en Z lors de la dernière passe.
- Cliquer sur le bouton « order sub-paths » provoque un problème visuel avec les nombres.
- ATP : L'impression des pièces est répétée pour chaque fichier/plaque généré(e).
- ATP - traitement recto-verso : le verso est bouclé un nombre incalculable de fois.
- Centre personnalisé de remplissage de spirale : plage incorrecte
- Le remplissage adaptatif en spirale ne génère pas de trajectoires d'outils lorsque l'optimisation est réglée sur Aucun.
- L'édition de l'entrée / sortie ne fonctionne pas correctement lorsque le chemin d'outil a une certaine profondeur Z.
