Mises à jour des fonctionnalités

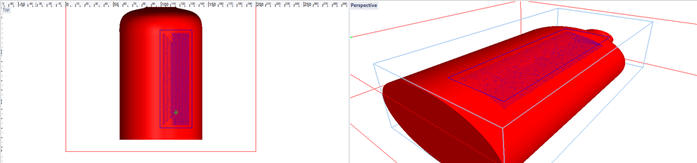

Masquage des parcours d'outils pour les objets maillés

Le masquage des parcours d'outils via les contours est désormais disponible pour les objets maillés. À l'instar des workflows de relief, les utilisateurs peuvent désormais limiter l'application des parcours d'outils à des zones spécifiques d'un maillage, ce qui offre un meilleur contrôle sur les zones d'usinage.


Paramètres du pilote « Décalage X/Y côté inversé »

Ajout des paramètres du pilote « Décalage X/Y côté inversé » pour appliquer une compensation de coordonnées lors des opérations d'usinage du côté inversé. Cela permet de corriger les variations d’alignement du dispositif de fixation sans avoir à modifier la géométrie de la pièce.

• Disponible dans les Paramètres du pilote (F6)
• Prend en charge les réglages de décalage X et Y pour l’usinage de la face opposée

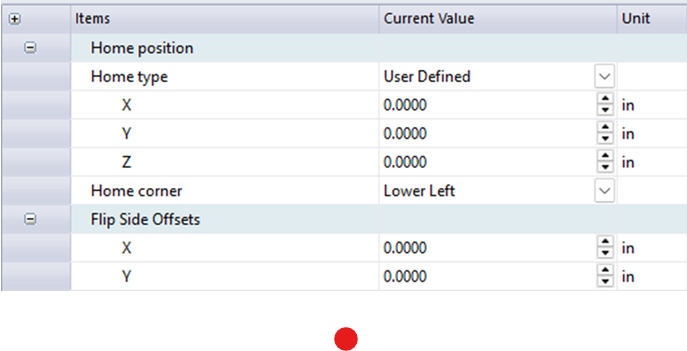

Décalages de la face opposée dans le menu des paramètres du pilote (F6)

Amélioration du fraisage de filetage

Ajout de la prise en charge d’une passe de finition optionnelle entre la création du trou et les opérations de fraisage de filetage. Cette amélioration optimise la précision des trous, l’état de surface et la qualité du filetage, en particulier lors de l’usinage de trous de grand diamètre.

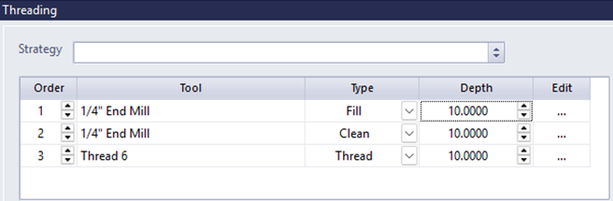

Coupe de type « Clean » dans la boîte de dialogue « Trajectoire de filetage »

Trajectoire de gravure : « Sharp Crossings »

Une nouvelle option « Sharp Crossings » a été ajoutée à la trajectoire de gravure. Lorsqu’elle est activée, la trajectoire ne plonge plus aussi profondément aux points d’intersection entre deux segments, ce qui permet d’obtenir des résultats de gravure plus nets et plus homogènes.

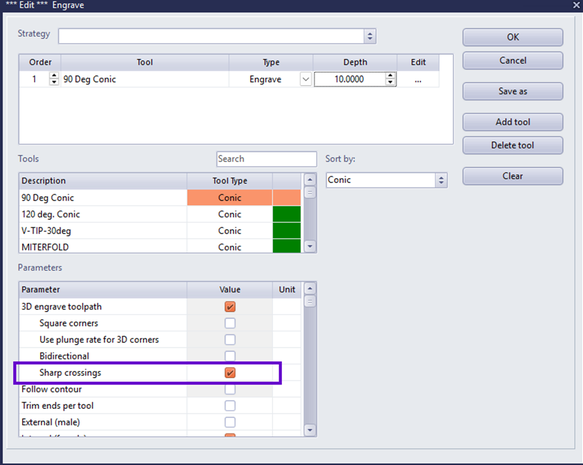

Option « Croisements nets » dans la boîte de dialogue « Parcours d’outils de gravure »

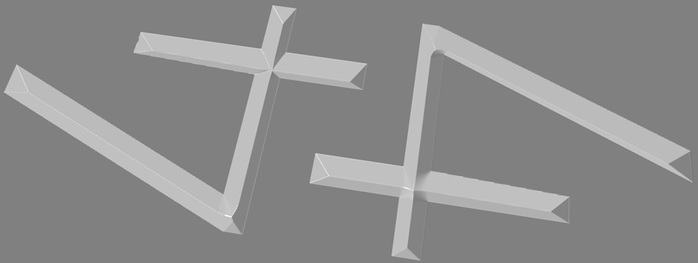

Avec les croisements nets vs sans

Parcours d’outils « Pyramide » : angles vifs

À l’instar de l’amélioration apportée au parcours d’outils de gravure, une nouvelle option « Angles vifs » a été ajoutée au parcours d’outils « Pyramide », améliorant ainsi le niveau de détail des angles.

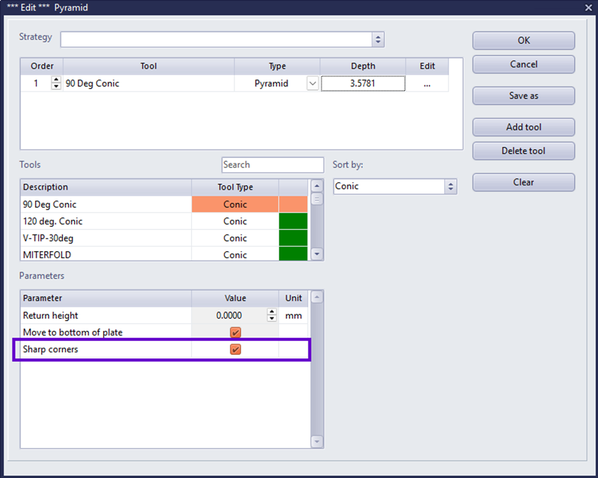

Option « Angles vifs » dans la boîte de dialogue « Parcours d’outils Pyramide »

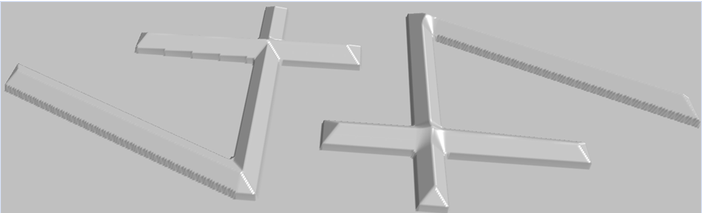

Avec les angles vifs vs sans

Correction de bogues


• Correction d’un problème empêchant la promotion des objets « Trous vers texte » dans le Gestionnaire de configuration.
• Amélioration de la qualité de l’entrée en spirale descendante pour les parcours d’outils de décalage de fraisage interne sur les petits trous.
• Correction du rafraîchissement lent des paramètres et de la conservation incorrecte de la sélection d’objets sur la page « Paramètres du parcours d’outil du moyeu ».
• Correction de l’affichage de l’échelle afin qu’il se mette à jour en temps réel.
• Correction d’un problème empêchant l’application des ajustements d’échelle de 0,1 % ou moins.
• Résolution d’un problème où l’outil « Fillet » effaçait les sélections actives et ne parvenait pas à afficher la boîte de sélection lors d’une nouvelle sélection.
• Correction de l’affichage incorrect des contours des objets solides après rotation.
• Correction de l’application inégale des décalages négatifs dans les parcours d’outils « Rapid Texture ».
• Résolution d’une condition pouvant entraîner le gel de la simulation 2D lors du passage à l’étape suivante.
• Correction d’un problème où le remplissage par hachures ne remplissait pas correctement certaines zones en relief 3D.
