Opérations mathématiques intégrées

Le logiciel est capable d'effectuer un certain nombre de calculs lorsqu'une valeur numérique est saisie.

Conversion automatique des unités

Si vous saisissez une valeur en utilisant une unité de mesure différente de l'unité par défaut, le logiciel convertira automatiquement la valeur dans l'unité par défaut.

Par exemple, si votre unité par défaut est le pouce, vous pouvez saisir une valeur de 1 ft, et le logiciel convertira la mesure en 12 in.

Les unités prises en charge sont :

in, " pouce
ft, ' pied
mm millimètre
cm centimètre
m mètre
pt point



Exemple :

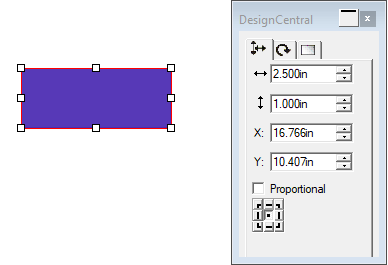

Cet autocollant rectangulaire mesure 2,5 pouces sur 1 pouce. Mon client a demandé que l'autocollant fasse exactement 60 millimètres de large.


Je travaille en pouces et je ne veux pas changer les unités pour l'ensemble du programme. Je peux encore modifier cette demande pour obtenir une largeur exacte de 60 mm.

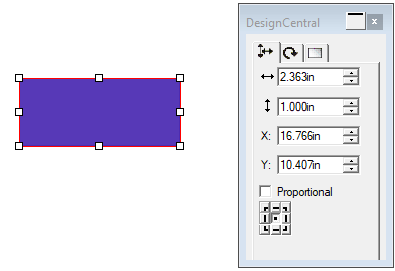

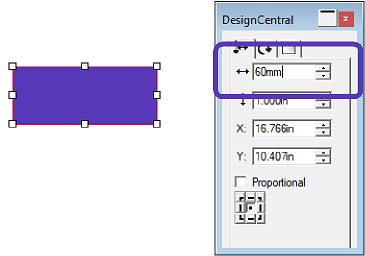

Dans Design Central, je vais taper "60mm". Lorsque j'appuie sur la touche "Entrée", le programme effectue la conversion et donne l'équivalent de 60 mm en pouces. Dans ce cas, il s'agit maintenant de 2,363 pouces, comme indiqué à droite.

Step2.png         Step3.png



Opérateurs mathématiques simples

Si vous entrez une expression mathématique simple, le logiciel calculera le résultat de l'expression et entrera cette valeur dans le champ.

Les opérateurs mathématiques disponibles, par ordre de préséance, sont les suivants :

/ Division
* Multiplication
+ Addition
- Soustraction

Par exemple, si vous saisissez 1/8, la valeur 0,125 sera calculée.

La préséance des opérateurs détermine l'ordre dans lequel les opérations mathématiques seront calculées lorsque plus d'une opération est spécifiée. Dans le tableau ci-dessus, les opérateurs sont énumérés de haut en bas dans l'ordre de leur précédence. Par exemple, si vous entrez 6/2*3, le logiciel calculera d'abord 6/2, puis multipliera le résultat par 3, ce qui donnera un résultat de 9.

Calcul des ratios

Si vous saisissez un rapport au format A:B, le logiciel mettra à l'échelle la valeur précédente du champ en fonction du rapport saisi.

Par exemple, si une valeur est fixée à 12, et que vous entrez 2:3, la nouvelle valeur sera de 8.

Calcul des pourcentages

Si vous saisissez un pourcentage au format X%, le logiciel met à l'échelle la valeur précédente du champ en fonction du pourcentage saisi.

Par exemple, si une valeur est fixée à 10 et que vous saisissez 90 %, la nouvelle valeur sera de 9.
