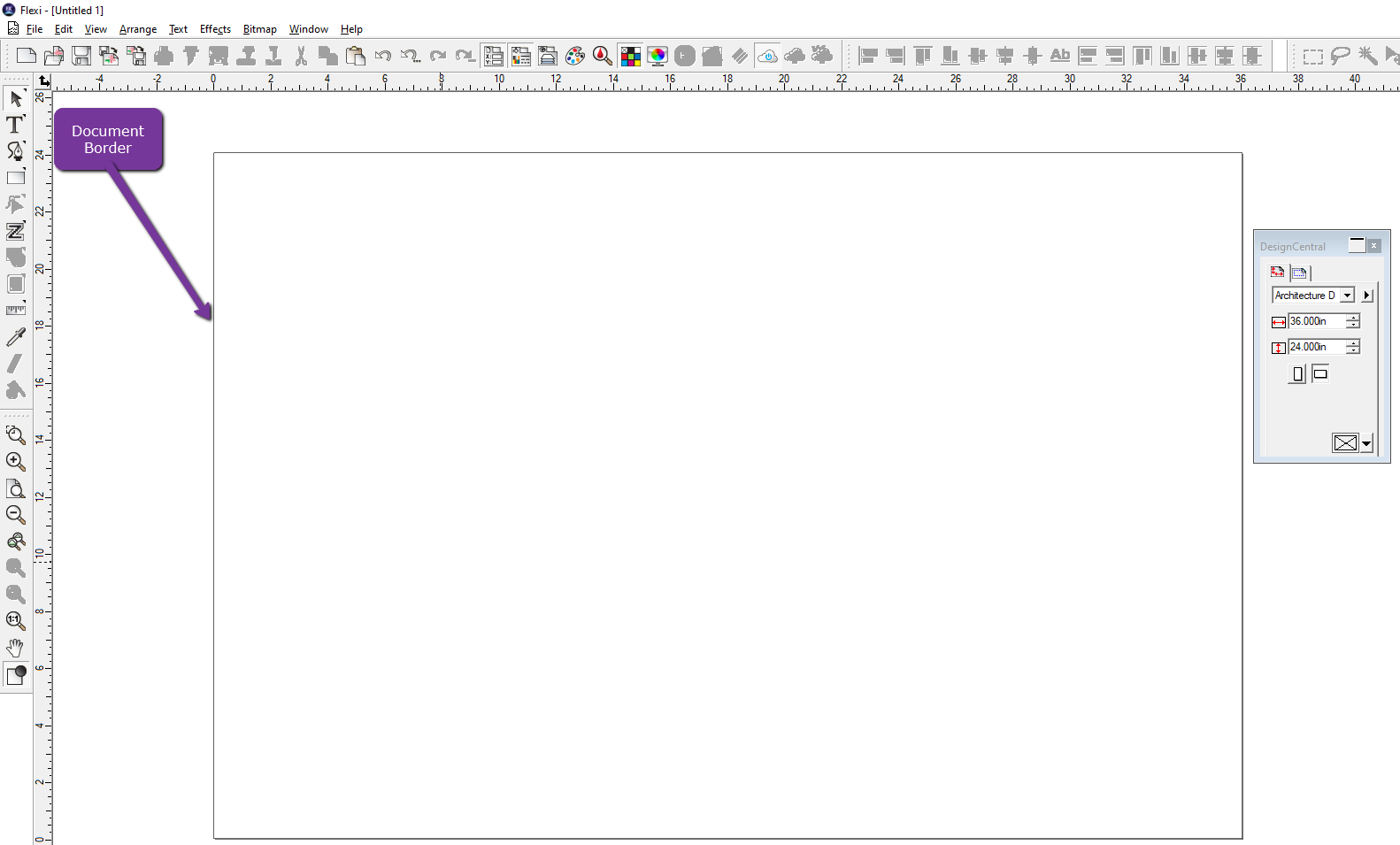

La zone du document

La zone du document est un cadre de référence que vous pouvez configurer si vous voulez concevoir dans un espace restreint (comme travailler dans la largeur de votre support). Ceci est particulièrement utile lorsque vous utilisez des fonctions telles que True Shape Nest, mais notez également que la fenêtre RIP & Print limitera automatiquement les conceptions à la largeur du support, de sorte que vous n'avez pas nécessairement besoin d'utiliser le document pour chaque conception.

Notez que le document et la bordure sont entièrement visuels ; la bordure du document et tous les paramètres que vous sélectionnez ne s'imprimeront pas. Ils n'imposent pas non plus de contraintes à votre dessin. Certains outils peuvent l'utiliser pour limiter certaines caractéristiques, mais la sortie sur l'imprimante ne sera pas limitée par cette contrainte.




Onglet Document

La forme et la bordure du document sont entièrement contrôlées dans DesignCentral, dans l'onglet Document.


Vous pouvez afficher l'onglet Document de deux façons

  • Ouvrez DesignCentral et cliquez sur une zone vide dans le document.

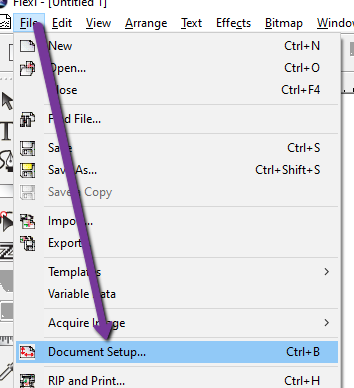

  • Dans le menu Fichier, sélectionnez Configuration du document.
mceclip2.png Formats prédéfinis pour les formats de document standardisés (tels que 8.5 "x11" format Lettre)
mceclip4.png  Ouvre des options supplémentaires pour la taille du document, comme illustré ci-dessous :
Ajouter Ajoute un nouveau format de document.
Supprimer Supprime un format de document existant.
Définir comme valeur par défaut Définit la taille de document actuelle comme valeur par défaut.
Afficher la bordure Affiche ou masque les bordures de la zone de conception.
mceclip5.png Définit la largeur et la hauteur de la page du document.
mceclip6.png Définit l'orientation de la page sur portrait ou paysage. (Inverse la largeur et la hauteur de la page)
mceclip7.png Spécifie la couleur de l'arrière-plan du document.



Onglet Marge

Le deuxième onglet est l'onglet Marge, qui vous permet d'appliquer une marge à l'intérieur des limites du document.

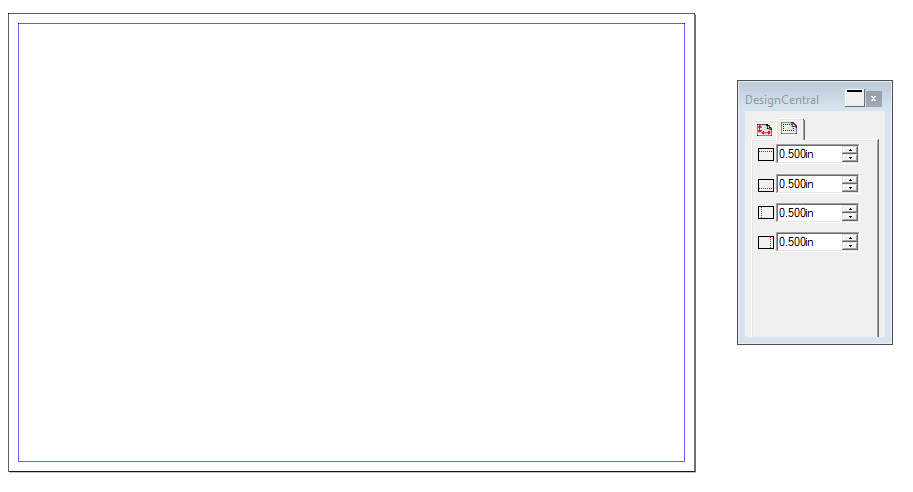

Voici un document avec une marge de 0,5 pouce appliquée à tous les côtés.
