DesignCentral - Présentation et principes de base

La fenêtre DesignCentral a été conçue pour vous offrir des options supplémentaires lors de l'édition d'un objet ou d'une conception dans un endroit centralisé et facile à trouver. Vous remarquerez que lorsque vous sélectionnez un outil dans Flexi, la fenêtre DesignCentral change. Ces options sont souvent cruciales pour obtenir le design que vous souhaitez, et certaines options majeures nécessitent que vous les confirmiez en cliquant sur une coche verte. Faites attention à cette fenêtre pour CHAQUE outil que vous utilisez.


Si vous ne voyez pas votre fenêtre DesignCentral, il y a plusieurs façons de l'ouvrir.

  1. Cliquez sur le bouton DesignCentral dans la barre d'outils standard :

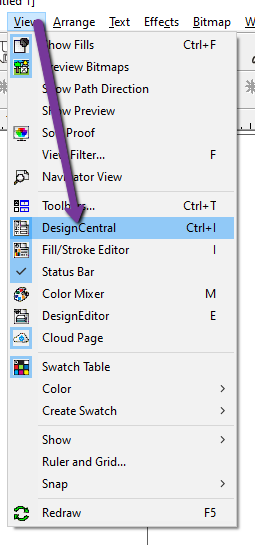

  2. Allez dans Affichage > DesignCentral
  3. Le raccourci par défaut pour DesignCentral est Ctrl + I. Vous pouvez le voir dans le menu Affichage, comme illustré ci-dessus.

Si aucun objet n'est sélectionné, l'onglet Document s'affiche et vous permet de modifier la bordure du document. (voir : La zone du document). Vous pouvez cliquer dans l'espace vide du tableau pour désélectionner un objet et vous reviendrez à cette fenêtre.


Lorsqu'un objet est sélectionné : La fenêtre DesignCentral comporte plusieurs onglets différents. Les deux premiers onglets sont communs à presque tous les objets. Apprenez à bien les connaître. Les troisième et quatrième onglets sont spécifiques à l'outil que vous utilisez.


mceclip8.png mceclip9.png
L'onglet Échelle L'onglet Rotation Onglets spécifiques aux outils



Onglet Échelle : Cet onglet contient des outils permettant de modifier la taille et la position de l'objet.

  • mceclip10.png La largeur et la hauteur de l'objet.
  • mceclip12.png La position XY sur le tableau. L'origine (0 x, 0 y) se trouve généralement en bas à gauche du bord du document. Ces valeurs représentent la distance par rapport à cette position.
  • mceclip13.png Si la case Proportionnel est cochée, modifier la largeur ou la hauteur changera l'autre valeur proportionnellement. Par exemple, si vous avez un carré de 2 pouces x 2 pouces et que vous modifiez la hauteur à 3 pouces, la largeur sera également modifiée à 3 pouces.
  • mceclip14.png Points d'ancrage. Chaque fois que vous modifiez l'une des options ci-dessus, vous décidez de la partie de l'objet qui restera immobile. Par exemple, si vous modifiez la hauteur et la largeur d'un carré de 2 pouces x 2 pouces en 3 pouces x 3 pouces et que vous sélectionnez le centre, les quatre bords s'élargiront vers l'extérieur et le centre restera en place. Mais si vous sélectionnez le point fixe en bas à gauche, le carré s'agrandira vers le haut et la droite, tandis que le point fixe en bas à gauche restera en place.

Onglet Rotation : Cet onglet contient des outils permettant de modifier l'orientation de l'objet.

  • mceclip16.png Modifie l'angle d'un objet.

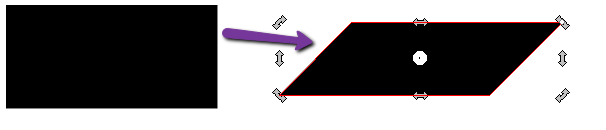

  • mceclip18.png Applique un effet de cisaillement à un objet. mceclip17.png
  • mceclip19.png Options de rotation rapide.
    • mceclip20.png Rotation de 90° à gauche
    • mceclip21.png Rotation de 90° à droite
    • mceclip22.png Retournement vertical du miroir
    • mceclip23.png Retournement du miroir à l'horizontale

Onglets spécifiques aux outils ou aux effets : Cela varie beaucoup en fonction de l'outil que vous utilisez. Si vous avez des questions sur un onglet spécifique et ses caractéristiques, trouvez l'article sur l'outil ou l'effet lui-même. Vous y trouverez les options et les descriptions de DesignCentral.

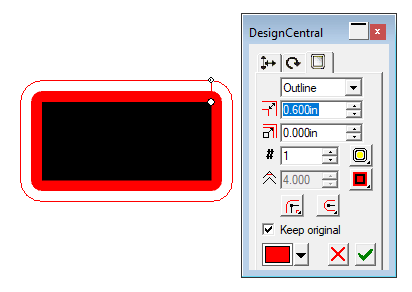

Vous trouverez ci-dessous un exemple d'onglet spécifique à l'outil dans DesignCentral utilisant l'effet Outline.

Appliquer l'effet : Lorsque vous appliquez un effet pour la première fois, Flexi peut demander une confirmation avant que l'effet ne soit appliqué. Vous remarquerez qu'il n'y a qu'un seul onglet dans DesignCentral.

Par exemple, lorsque vous appliquez un contour, ces deux boutons apparaissent en bas. En cliquant sur la coche verte, vous confirmez l'effet. Si vous cliquez sur le X rouge, l'effet est annulé.




Une fois que vous avez appliqué un effet, DesignCentral revient à son état habituel avec les onglets Échelle et Rotation (en supposant que vous ayez sélectionné l'objet), et l'onglet Contour est disponible. Si vous souhaitez apporter des modifications (par exemple, rendre le contour plus épais), vous devrez cliquer à nouveau sur la coche verte pour confirmer la nouvelle modification.
