Règle et grille

Des règles apparaissent en haut et à gauche de l'écran principal pour vous aider à mesurer et à aligner les objets. Lorsque vous déplacez le curseur dans la zone de conception, une marque de coche sur chaque règle suit le mouvement du curseur. De plus, les coordonnées de la position du curseur sont affichées dans le coin inférieur gauche de l'écran.


Pour afficher ou masquer les règles, dans le menu View :

  • Pointez sur Afficher.
  • Cliquez sur Afficher les règles.

Les grilles, comme les règles, peuvent vous aider à aligner les objets dans la zone de conception. Les grilles sont affichées sous forme de lignes horizontales et verticales dans la zone de dessin. Elles ne s'affichent pas lorsque vous les imprimez.

Pour afficher ou masquer les grilles, à partir du menu View :

  • Pointez sur Show (Afficher).
  • Cliquez sur Show Grid (Afficher la grille).

Les règles, les grilles et toutes les autres valeurs numériques qui représentent une longueur suivent un système d'unités défini dans votre logiciel. Pour changer le système d'unités, cliquez avec le bouton droit de la souris sur une règle et sélectionnez la nouvelle unité. Il s'agit des unités suivantes : pouces, pieds, pouces décimaux (c'est-à-dire les pouces avec les hachures par incréments de 0,1 au lieu des fractions), millimètres, centimètres, mètres et points (une unité de mesure minuscule utilisée pour les polices de caractères. Un point = 1/72 pouce).


Notez les options pour la Règle et la Grille... ainsi que l'affichage de la Règle.

Par défaut, l'origine des règles est située dans le coin inférieur gauche de la zone de conception. Pour changer l'origine, vous pouvez cliquer et faire glisser l'icône d'origine dans le coin supérieur gauche de votre écran.



Cliquez et faites glisser l'icône d'origine      La nouvelle origine




Vous pouvez également ajuster la position de l'origine en utilisant la boîte de dialogue Réglages de la règle et de la grille.



Pour afficher les paramètres de la règle et de la grille, effectuez l'une des opérations suivantes :

  • Double-cliquez sur l'icône Origine dans le coin supérieur gauche de la zone de conception.
  • Cliquez avec le bouton droit de la souris n'importe où sur la règle et sélectionnez Ruler and Grid.
  • Dans le menu View, sélectionnez Ruler and Grid.

La boîte de dialogue Règle et grille comprend les onglets Règle et Grille.

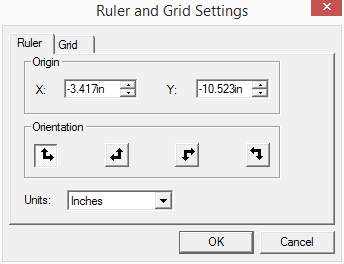

Dans l'onglet Règle, réglez les paramètres suivants :

Origine

Entrez les coordonnées X,Y de la nouvelle origine. Il s'agit d'une référence à l'origine existante.

Orientation

Cliquez sur l'un de ces boutons pour modifier l'orientation des coordonnées dans les règles X,Y.

Unités

Sélectionnez dans cette liste le système d'unités qui sera utilisé pour les valeurs de longueur.

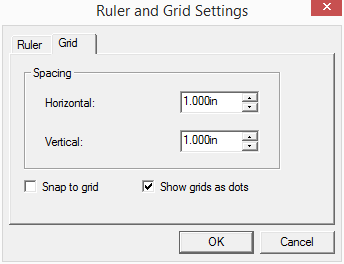

Dans l'onglet Grille, réglez les paramètres suivants :


Espacement

Espace horizontal et vertical entre les points adjacents.

Accrochage à la grille

Cochez cette option pour fixer les objets à la grille lors de leur déplacement ou de leur redimensionnement.

Afficher les grilles sous forme de points

Cochez cette case pour afficher les grilles sous forme de points aux points d'intersection au lieu de lignes pleines.



Grille en lignes pleines       Grille en pointillés

GridAsLines.png    GridAsDots.png
