(voir aussi : Aperçu du RIP et de l'impression)

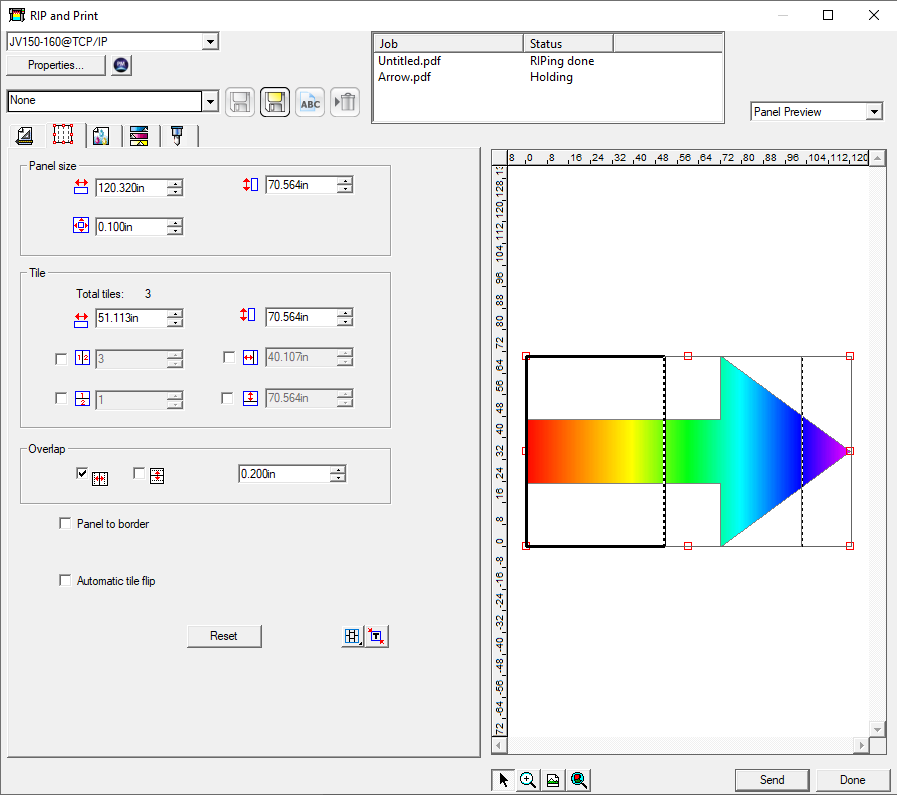

Les travaux dont la taille est supérieure à celle du support doivent être regroupés avant la sortie. Le panneau peut être divisé en plusieurs colonnes et lignes. Chaque section ou cellule s'appelle une tuile ou un panneau.

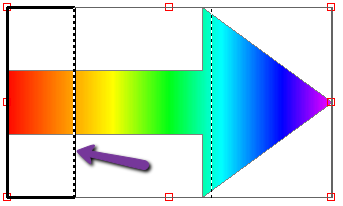

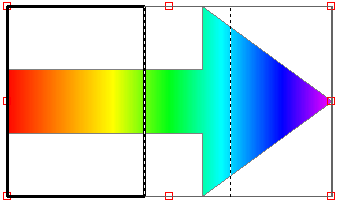

Sur le volet de prévisualisation lui-même, vous pouvez cliquer et faire glisser sur l'une des lignes pour ajuster le placement de chaque bord du panneau. La taille de ces panneaux est limitée à la largeur maximale du support afin que vous ne créiez pas accidentellement un panneau plus grand que ce que votre imprimante peut gérer.
| Taille du panneau | Le panneau est la partie du travail qui sera divisée en carreaux et produite par le logiciel. Si la taille du panneau est réduite de sorte qu'il ne couvre pas la totalité du travail, seules les parties couvertes par le panneau seront produites. |
|
|
Indique la largeur et la hauteur du panneau. Pour les régler, saisissez un nombre ou utilisez les flèches. |
||
|
La taille de la marge. La marge est la partie du panneau qui s'étend en dehors des limites de la tâche. |
||

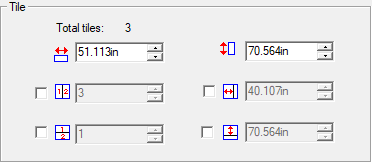

| Carreau | Les paramètres ci-dessous s'appliquent à la tuile sélectionnée. |
|
|
Indique la largeur et la hauteur de la tuile sélectionnée. Pour les régler, saisissez un nombre ou utilisez les flèches. Notez que la largeur du support limitera automatiquement la largeur du panneau à cet endroit. |
||
|
En sélectionnant cette option, le travail est divisé verticalement en plusieurs colonnes, selon le nombre spécifié. Chaque colonne aura la même largeur. |
||
|
La sélection de cette option divise le travail en un nombre de lignes égal à celui spécifié. Toutes les rangées auront la même hauteur. |
||
|
Si vous savez que vous voulez des carreaux d'une certaine taille, entrez ici les valeurs de la largeur et de la hauteur des carreaux. Tous les carreaux seront modifiés à la taille spécifiée. |
||
| Chevauchement |
Spécifie la quantité de chevauchement entre les lignes et les colonnes. Le chevauchement permet d'éliminer tout vide entre les dalles lors de l'assemblage de la sortie finale. Le chevauchement est mesuré comme la quantité totale de deux rangées ou colonnes qui se chevauchent. |
|
|
Cochez cette case pour créer un chevauchement sur les bords verticaux des dalles. |
||
|
Cochez cette case pour créer un chevauchement sur les bords supérieur et inférieur des dalles. |
||
|
La largeur du chevauchement. Saisissez un nombre négatif pour créer un décalage entre les dalles. |
||
| Panneau à la bordure |
La page de conception entière est automatiquement mise en carreaux. Si la page est trop grande pour tenir sur le support sélectionné, elle sera mise en mosaïque de sorte que chaque mosaïque ait la taille maximale possible. |
|
| Retournement automatique des tuiles |
Si la case Retournement automatique des tuiles est cochée, toutes les autres tuiles imprimées seront tournées de 180° afin que les bords verticaux adjacents soient toujours imprimés du même côté de la tête d'impression. Cela permet de les faire correspondre proprement. Vous pouvez en voir un aperçu dans l'aperçu de la mise en page ou dans l'onglet Général de la fenêtre RIP and Print lorsque cette option est cochée.
|
|
| Mode panneau | ||
| Définit la direction principale du mode panneau sur la verticale. Cela permet aux tuiles verticales d'être divisées individuellement à l'horizontale. | ||
| Définit la direction principale du mode panneau sur horizontal. Cela permet de diviser les tuiles verticalement. | ||
| Permet de régler le mode de panneau à la fois horizontalement et verticalement. | ||
|
Panneau automatique Le panneau s'adapte automatiquement à la tâche. |
||
