Dialogue RIP et impression - Onglet Contour

(voir aussi : Aperçu du RIP et de l'impression)

Cet onglet n'apparaît que si votre fichier contient des trajectoires de découpe de contour.


La sortie d'un dessin avec découpe de contour comprend plusieurs étapes comme suit :

  • Créez votre dessin dans votre logiciel et ajoutez une ou plusieurs lignes de coupe de contour.
  • Dans le menu Fichier, sélectionnez RIP et Imprimer.
  • Sélectionnez l'onglet Contour dans la boîte de dialogue RIP and Print.
  • Définissez les options de découpe du contour.
  • Imprimez votre dessin.
  • Découpez le contour

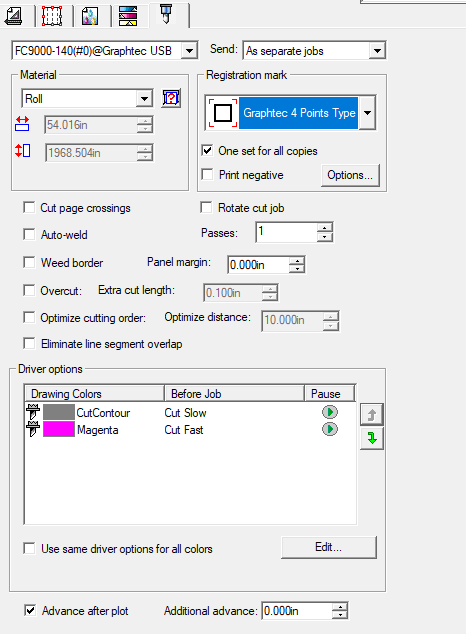

Réglage des options de découpe du contour

mceclip1.png Le traceur qui sera utilisé pour découper le contour.
Envoyermceclip2.png Spécifiez comment la tâche sera envoyée au périphérique de sortie :
mceclip3.png En tant que travail hybride Envoie les données d'impression et de découpe en un seul travail. Cette option est disponible pour les périphériques hybrides imprimante/découpe.
mceclip4.png En tant que travaux séparés Envoie les données d'impression et de découpe sous forme de travaux séparés. Cette option est disponible si vous utilisez des périphériques différents pour la découpe et l'impression. Cette option est également connue sous le nom de sortie hybride virtuelle.
mceclip5.png Travail d'impression uniquement Envoie uniquement le travail d'impression. Cette option ignore tous les paramètres de cette page et ne génère pas de travail de découpe.
mceclip6.png Travail de découpe uniquement Envoie uniquement le travail de découpe. Cette option ne génère qu'un travail de découpe et pas de sortie d'impression ; les marques de repérage sont toujours nécessaires. Cette option est particulièrement utile pour recouper un travail ou envoyer deux couleurs à la même impression en tant que travaux séparés.
mceclip7.png Taille du support
mceclip9.png Largeur du support
mceclip10.png Longueur du support
mceclip11.png Taille du support : permet d'interroger la taille du support chargé dans le traceur. Cette fonction ne fonctionne que pour les périphériques compatibles capables de communiquer dans les deux sens, tels que les périphériques série ou USB.

Marque d'enregistrement


Sélectionnez le type de marque de repérage qui vous aidera à aligner le support imprimé dans le traceur pour la découpe des contours. La plupart des traceurs sont équipés de capteurs qui détectent automatiquement les marques de repérage.
Le paramètre Couleur des marques d'impression dans l'onglet Avancé de la boîte de dialogue RIP et impression détermine la couleur des marques d'enregistrement.

Couper les traversées de page


Coupe le contour d'une page lorsque la sortie est divisée en plusieurs pages.

Rotation du travail de coupe


Permet d'imprimer dans un sens et de couper selon une rotation de 45 degrés.

Soudure automatique


Supprime les intersections d'objets superposés de même couleur.

Passes


Détermine combien de passages seront effectués sur le travail de découpe du contour. La valeur Passes définit le nombre de fois que l'outil suivra une trajectoire avant de passer à la trajectoire suivante.

Bordure d'herbe


 Découpe une bordure autour de tous les objets de la couleur sélectionnée. Plus précisément, l'outil coupe le rectangle autour de chaque objet. Une nouvelle couleur de découpe en noir appelée "Weed Lines" apparaît dans la liste des couleurs de dessin que vous pouvez modifier.

Marge du panneau


Pour un seul objet, la marge du panneau définit la quantité d'espace entre les lignes de coupe. Ne fonctionne que lorsque vous produisez plus d'un panneau. (voir : Onglet Panneau)
Pour les copies multiples, la marge du panneau définit la quantité d'espace entre les lignes de coupe. Ne fonctionne que lorsque vous produisez plus d'un panneau.
Surcoupe Si cette option est sélectionnée, lorsque le logiciel découpe des courbes fermées, il poursuit la découpe autour de la courbe une deuxième fois, sur une distance spécifiée. Cela permet de s'assurer que la courbe est entièrement découpée, en éliminant les petites languettes qui pourraient subsister.
Longueur de coupe supplémentaire La distance sur laquelle l'outil va surcouper. Dans la plupart des cas, 0,1 pouce est suffisant pour éliminer la languette.

Optimiser l'ordre de coupe


Lorsque cette option n'est pas sélectionnée, les objets sont coupés ou tracés dans l'ordre où ils ont été créés. Lorsqu'elle est sélectionnée, le logiciel recherche l'objet suivant dans la distance spécifiée par le champ Optimiser la distance.

Optimiser la distance

La section spécifiée de la longueur avant de passer à la section suivante.mceclip20.png

Éliminer le chevauchement des segments de ligne


Lorsque deux objets ont un chemin de coupe de contour qui se chevauche, le chevauchement ne sera coupé qu'une seule fois.

Utiliser les mêmes options de pilote pour toutes les couleurs


Check this option to force all of the contour cut colors to use the same plotter driver options.
Modifier Ouvre les paramètres du pilote pour avant et après le travail. Vous pouvez modifier les valeurs pour que les paramètres soient envoyés au périphérique de sortie, en remplaçant les paramètres du périphérique de sortie.

Avancer après le tracé


Cochez cette case pour soulever le couteau et faire avancer le support après la sortie, puis réinitialiser l'origine. Cela empêche le traceur de faire rouler le support jusqu'à sa position de départ après la découpe.



Options du pilote

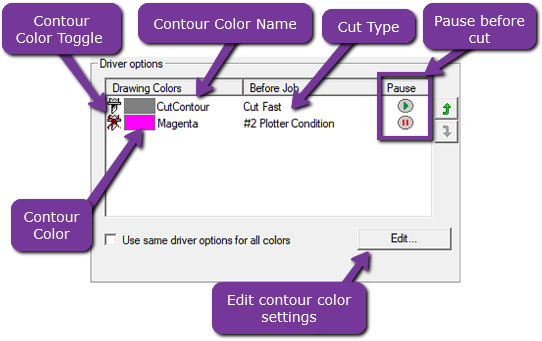

Ce tableau répertorie les découpes de contours configurées dans le dessin et vous permet d'appliquer des paramètres spécifiques à chacune d'elles. Il vous permettra également de faire une pause entre les couleurs.


Bascule de la couleur du contour
Active ou désactive la couleur correspondante, en la barrant d'un X rouge si elle est désactivée. Si elle est désactivée, la tâche de contour ignorera cette couleur dans la liste.
Couleur du contour Couleur de découpe du contour correspondant dans le dessin
Nom de la couleur du contour Nom de la couleur utilisée pour la couleur de découpe du contour dans le dessin.
Type de coupe Type de coupe que votre traceur effectuera le long de ce contour. Ces noms sont spécifiques à chaque appareil différent.

Pause avant la coupe


Cette option met le traceur en pause avant d'effectuer cette découpe particulière. C'est utile si vous devez changer ou régler la lame avant d'effectuer cette découpe. Une invite sur Flexi reprendra le travail de découpe lorsque vous serez prêt. Ces messages sont réglés par défaut sur "Play", c'est-à-dire qu'ils seront exécutés à moins que vous ne cliquiez pour les mettre en pause.
Modifier les paramètres de couleur des contours

Voir Modifier les paramètres des couleurs des contours
