(voir aussi : Dialogue de découpe/traçage- Paramètres généraux et vue d'ensemble)

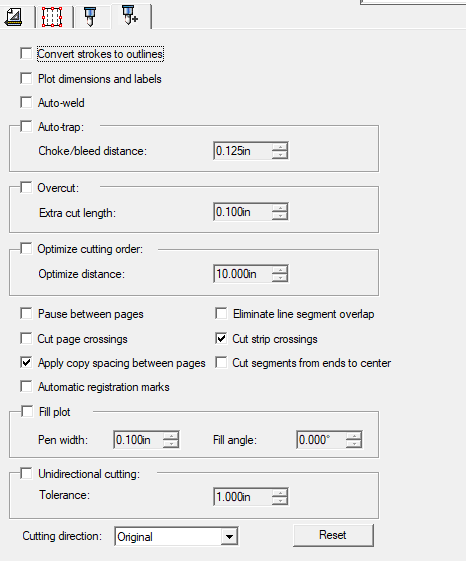

L'onglet Avancé vous permet de définir des options avancées spécifiques aux travaux de découpe.
Les options suivantes peuvent être ajustées dans cette boîte de dialogue :
| Convertir les traits en contours |
Permet de déterminer si les traits seront découpés séparément en tant qu'objets. |
|
Tracer les dimensions et les étiquettes |
Permet de déterminer si les étiquettes et les dimensions créées avec l'outil de mesure seront découpées ou tracées. |
|
Soudure automatique |
Supprime les intersections d'objets superposés de même couleur. |
|
Auto-soudure |
Spécifie la quantité de chevauchement entre les objets de couleurs différentes. |
| Surcoupe |
Si cette option est sélectionnée, lorsque le logiciel découpe des lignes fermées, il continue à découper autour de la ligne une deuxième fois, sur une distance spécifiée. Cela permet de s'assurer que la ligne est entièrement découpée. |
| Optimiser l'ordre de découpe |
Lorsque cette option n'est pas sélectionnée, les objets sont découpés ou tracés dans l'ordre où ils ont été créés. Lorsqu'elle est sélectionnée, le logiciel traite les objets dans la section de longueur spécifiée avant de passer à la section suivante. |
|
Pause entre les pages |
Permet d'indiquer si le Gestionnaire de production doit faire une pause après le traitement de chaque page, ce qui vous permet de charger le support après chaque page. |
|
Couper les traversées de page |
Coupe le contour d'une page lorsque la sortie est divisée en plusieurs pages. |
|
Appliquer l'espacement des copies entre les pages |
Sépare les pages, les tuiles et les panneaux en utilisant la quantité d'espace spécifiée pour l'espacement des copies dans le groupe Copies de l'onglet Général. |
|
Marques d'enregistrement automatiques |
Ajoute de petits rectangles aux coins de chaque couche pour faciliter le positionnement de chaque pièce. Si vous souhaitez utiliser les marques de repérage automatique pour aligner des objets de couleurs différentes les uns par rapport aux autres, la taille du panneau doit être identique pour tous les calques ou vous devez utiliser l'option Envoyer toutes les couleurs avec l'option de panneau unique activée. |
|
Éliminer le chevauchement des segments de ligne |
Lorsque deux objets ont une ligne qui se chevauche, la ligne ne sera coupée qu'une seule fois. |
|
Couper les traversées de bande |
Coupe la limite d'une bande lorsque la sortie est divisée en plusieurs bandes. |
| Couper les segments des extrémités vers le centre |
Coupe les segments de l'extérieur vers l'intérieur. |
| Tracé de remplissage |
Permet de définir l'angle et la largeur du stylo pour le tracé de remplissage. |
| Découpe unidirectionnelle |
Garantit que toutes les découpes seront effectuées dans le sens de l'avancement et jamais dans le sens inverse. Ceci est nécessaire pour certains matériaux sensibles. |
| Direction de la découpe |
Vous permet de modifier le sens de découpe des tracés dans le sens des aiguilles d'une montre ou dans le sens inverse. Original maintiendra le sens des trajectoires spécifiées dans la conception. |
|
Réinitialiser |
Rétablit tous les paramètres à leur valeur par défaut. |
