Dialogue de découpe/traçage - Onglet Options

Ryan Blake

Mise à jour 28 août 2024 12:37

(voir : Dialogue de découpe/traçage- Paramètres généraux et vue d'ensemble)

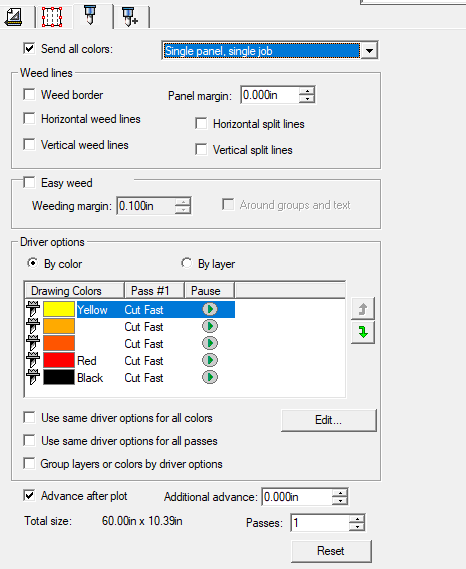

L'onglet Options vous permet de définir un certain nombre d'options couramment utilisées pour les travaux de découpe.

Les paramètres suivants peuvent être ajustés :

Envoyer toutes les couleurs

Cochez cette option pour traiter chaque couleur séparément. Lorsque cette option est cochée, vous pouvez sélectionner la manière dont chaque couleur sera traitée :

Panneau unique, travail unique

Envoie le travail sous la forme d'un fichier unique et le traite en utilisant la même taille de panneau pour toutes les couleurs.

Panneau unique, travaux séparés

Crée un fichier de travail distinct pour chaque couleur et les traite en utilisant la même taille de panneau pour toutes les couleurs.

Panneaux séparés, travaux séparés

Crée un fichier de travail distinct pour chaque couleur, mais vous permet de définir la taille du panneau pour chacune séparément.

Pause entre les couleurs

Indique si le directeur de production doit faire une pause après le traitement de chaque couleur, ce qui vous permet de changer le stylo ou le support. (Cette option n'est disponible que lorsque la case Envoyer toutes les couleurs est cochée).

Lignes d'adventices

Bordure d'adventices

Coupe une bordure avec la marge de panneau spécifiée autour de tous les objets de la couleur sélectionnée.

Lignes d'herbe horizontales

Ajoute des lignes d'herbe entre les lignes de texte (ou les objets). Ne génère que si une ligne d'herbe peut traverser tout le travail sans entrer en contact avec un objet.

Pour un désherbage personnalisé, vous pouvez cliquer avec le bouton droit de la souris n'importe où dans la zone de prévisualisation pour ajouter ou supprimer manuellement les lignes de séparation horizontales.

Lignes d'adventices verticales

Ajoute des lignes d'herbe entre les caractères (ou les objets). Ne se génère que si une ligne d'herbe peut parcourir tout le travail de haut en bas sans entrer en contact avec un objet.

Lignes de séparation horizontales

Ajoute des lignes horizontales qui courent au centre des rangées de texte, mais qui ne coupent pas le texte. Les lignes de séparation sont interrompues lorsqu'elles traversent le texte.

Lignes de division verticales

Ajoute des lignes verticales qui traversent les caractères mais ne coupent pas le texte. Les lignes de division sont interrompues lorsqu'elles traversent le texte.

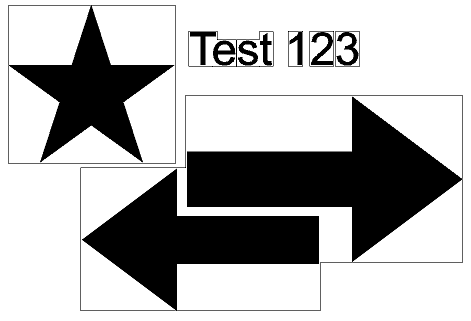

Désherbage facile

Coupe une bordure de désherbage dans la marge de désherbage spécifiée autour de chaque objet de votre dessin.

Marge de désherbage

Définit la distance entre les objets et la bordure de désherbage.

Autour des groupes et du texte

Maintient les groupes d'objets et le texte dans l'adventice facile.

Options du pilote

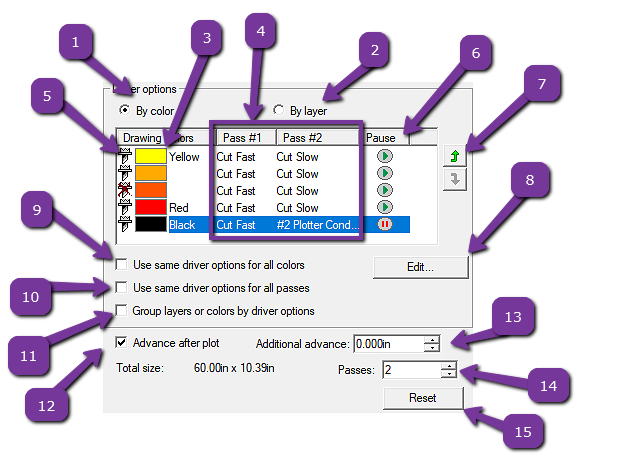

Ce tableau énumère les coupes de contour configurées dans le dessin et vous permet d'appliquer des paramètres spécifiques à chacune d'elles. Il vous permettra également de faire une pause entre les couleurs.

1	Par couleur	Indique si les options de coupe seront appliquées à toutes les couleurs.
2	Par couche	Indique si les options de découpe seront appliquées à tous les calques. Il s'agit des couches du dessin.
3	Couleur du contour	Couleur de découpe du contour correspondant dans le dessin.
4	Type de coupe	Type de coupe que votre traceur effectuera le long de ce contour. Ces noms sont spécifiques à chaque appareil différent. Vous pouvez désigner un type de coupe différent par couleur et par passage. Modifiez ces options à l'aide du bouton Modifier... (#8).
5	Bascule de la couleur du contour	Active ou désactive la couleur correspondante, en la barrant d'un X rouge si elle est désactivée. Si elle est désactivée, le travail de contour ignorera cette couleur dans la liste.
6	Pause avant découpe	Cette option met le traceur en pause avant d'effectuer la découpe en question. Ceci est utile si vous devez changer ou ajuster la lame avant d'effectuer cette découpe. Il y aura une invite sur Flexi qui reprendra le travail de découpe lorsque vous serez prêt. Ces messages sont réglés par défaut sur "Play", c'est-à-dire qu'ils seront exécutés à moins que vous ne cliquiez pour les mettre en pause.
7	Déplacer la couleur	Déplace la couleur du contour sélectionné vers le haut ou vers le bas, en réorganisant l'ordre de la découpe.
8	Modifier les paramètres de la couleur du contour	Voir Modifier les paramètres des couleurs des contours.
9	Utiliser les mêmes options de pilote pour toutes les couleurs	Applique le même type de découpe à toutes les couleurs.
10	Utiliser les mêmes options de pilote pour toutes les passes	Applique le même type de découpe à toutes les passes.
11	Grouper les couches ou les couleurs par options de pilote	Regroupe l'ordre des couleurs de coupe par type de coupe.
12	Avancer après le tracé	Cochez cette case pour lever le couteau et faire avancer le support après la sortie, puis réinitialiser l'origine. Cela empêche le traceur de faire rouler le support jusqu'à sa position de départ après la découpe.
13	Avance supplémentaire	Indique la distance à laquelle vous souhaitez faire avancer le matériau après la découpe. La valeur 0 laisse le travail là où il se termine. Active uniquement lorsque l'option Avance après le traçage est activée.
14	Passes	Définit le nombre de fois que la lame coupera le même chemin. Définissez cette option si vous utilisez un support épais ou dur qui ne peut pas être coupé en une seule passe. Lorsque vous augmentez le nombre de passages, une colonne supplémentaire est ajoutée aux options du pilote, ce qui vous permet de spécifier différentes options de pilote par passage.
15	Réinitialisation	Réinitialise l'ensemble de l'onglet (y compris les lignes d'adventices) aux valeurs par défaut. Efface toute passe supplémentaire, toute réorganisation des couleurs et toute option de conducteur définie.
