La fonction "Jig Layout" permet de disposer les travaux à imprimer sur un substrat de taille et de régions spécifiques. Elle gère également l'adaptation des travaux aux zones de ces régions, ainsi que l'alignement.
Cette fonction peut être appliquée aux travaux à copies multiples et aux travaux imbriqués.
Accès aux modèles de gabarit

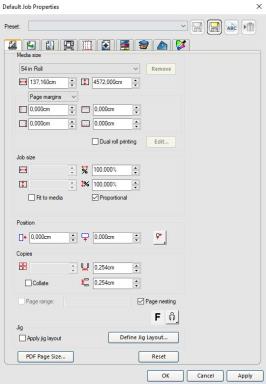

Cette fonction est accessible depuis le Gestionnaire de production, dans les boîtes de dialogue Propriétés du travail par défaut et Propriétés du travail, au bas de l'onglet Mise en page.
La case à cocher "Appliquer un modèle de gabarit" indique si un modèle de gabarit sera appliqué aux travaux. Le bouton "Définir une disposition de gabarit" lance une boîte de dialogue (qui sera documentée ultérieurement) pour modifier ou définir de nouvelles dispositions de gabarit.

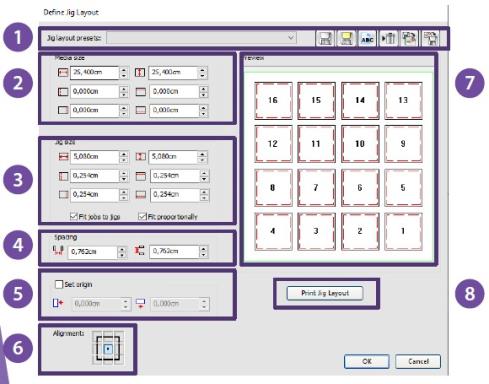

Dialogue de définition de gabarit
La boîte de dialogue affiche la disposition actuelle du gabarit et permet de la modifier, de l'enregistrer en tant que préréglage, de l'importer ou de l'exporter vers des fichiers externes.
1. Préréglages : Ces commandes sont utilisées pour sélectionner un préréglage défini précédemment, ou pour le sauvegarder, le charger, le supprimer ou le renommer. Il est également possible de les importer et de les exporter sous forme de fichiers .jigpst pour les transférer entre différentes installations de Flexi. Les fonctionnalités des boutons sont affichées sous forme d'infobulles.
2. Taille du média : Ces commandes permettent de spécifier la taille de l'ensemble du support, ainsi que les 4 marges.
3. Taille du gabarit : Ces contrôles permettent de spécifier les dimensions et les marges de chaque gabarit. L'option "fits jobs to jigs" indique si les travaux doivent être redimensionnés pour s'adapter aux gabarits. "Ajuster proportionnellement" indique si les travaux qui doivent être redimensionnés le seront proportionnellement.
4. Espacement : Ces commandes spécifient les espacements entre les gabarits.
5. Origine : Ceci indique le point zéro de la fente 1.
6. Alignement : Ces contrôles précisent comment les travaux seront positionnés s'ils ne correspondent pas aux deux dimensions des gabarits.
7. Aperçu : Ce contrôle montre à quoi ressemble la mise en page.
8. Imprimer la mise en page du gabarit : Imprime le contour (taille du support) et les contours des fentes du gabarit.

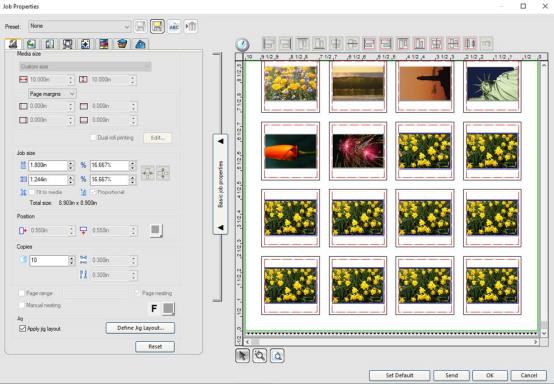

Exemple
Voici un exemple de l'application d'une mise en page de gabarit.
