(voir aussi : Aperçu des propriétés du travail)

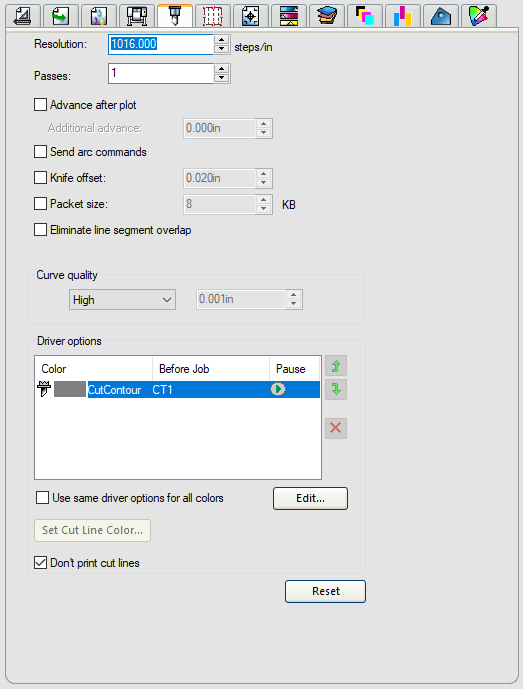

Cet onglet fournit certaines options pour la découpe de contour. Cet onglet n'apparaît que lorsque vous avez configuré une découpe de contour dans le dessin.
Plusieurs de ces paramètres sont décrits dans cet article : Dialogue RIP et impression - Onglet Contour.
| Résolution |
Définit le degré de précision des découpes en pas par pouce. En général, cette valeur ne devrait pas être ajustée, mais une valeur plus petite signifie une taille de fichier plus petite. Cependant, une résolution plus faible donnera à vos courbes un aspect plus massif. |
|
Avancer après le tracé |
Empêche le traceur de revenir à la position de départ après avoir terminé la découpe. Si vous souhaitez que le traceur fasse avancer le matériau au-delà de la fin du travail, saisissez cette valeur dans le champ d'avancement supplémentaire. |
|
Envoyer des commandes d'arc |
Si votre plotter possède une fonction permettant de gérer les courbes ou les arcs, il enverra des commandes pour utiliser cette fonction, ce qui permettra d'obtenir des courbes plus nettes. |
|
Décalage de la lame |
Certaines lames de cutter nécessitent un décalage pour que le point de coupe soit correctement placé au centre de la lame. Activez cette fonction et utilisez la valeur désignée par le fabricant du couteau pour le régler sur le point correct. |
|
Taille du paquet |
Indique la taille du paquet de données envoyé au cutter pour les cutters connectés en ethernet. N'utilisez cette option que si le trafic de votre réseau est lent ; la grande majorité des réseaux ne devraient pas avoir besoin de la modifier. |
|
Élimination du chevauchement des segments de ligne |
Lorsque deux objets ont un chemin de coupe de contour qui se chevauche, le chevauchement ne sera coupé qu'une seule fois. |
|
Qualité des courbes |
Détermine la précision des courbes en fixant l'espace maximal autorisé entre la courbe et la ligne. Une qualité supérieure nécessite plus de lignes, ce qui augmente la taille du fichier de tracé et le temps de découpe. |
|
Options du pilote |
Voir : Dialogue RIP et impression - Onglet Contour Pour les options du bouton Modifier..., voir : Modifier les paramètres des couleurs des contours Définir la couleur de la ligne de coupe : fonctions uniquement dans les propriétés de la tâche par défaut. |
|
Ne pas imprimer les lignes de coupe |
Les lignes de coupe désignant l'emplacement des coupes de contour ne seront pas imprimées si cette case est cochée. Cette option n'est utilisée que lorsqu'un travail de découpe de contour est situé directement dans le Gestionnaire de production et non dans la boîte de dialogue RIP et Impression de Flexi. |
|
Réinitialiser |
Réinitialise tous les paramètres de l'onglet à leurs valeurs par défaut, y compris les paramètres appliqués aux options du pilote et aux types de découpe de contour. |
