Il bordo del documento

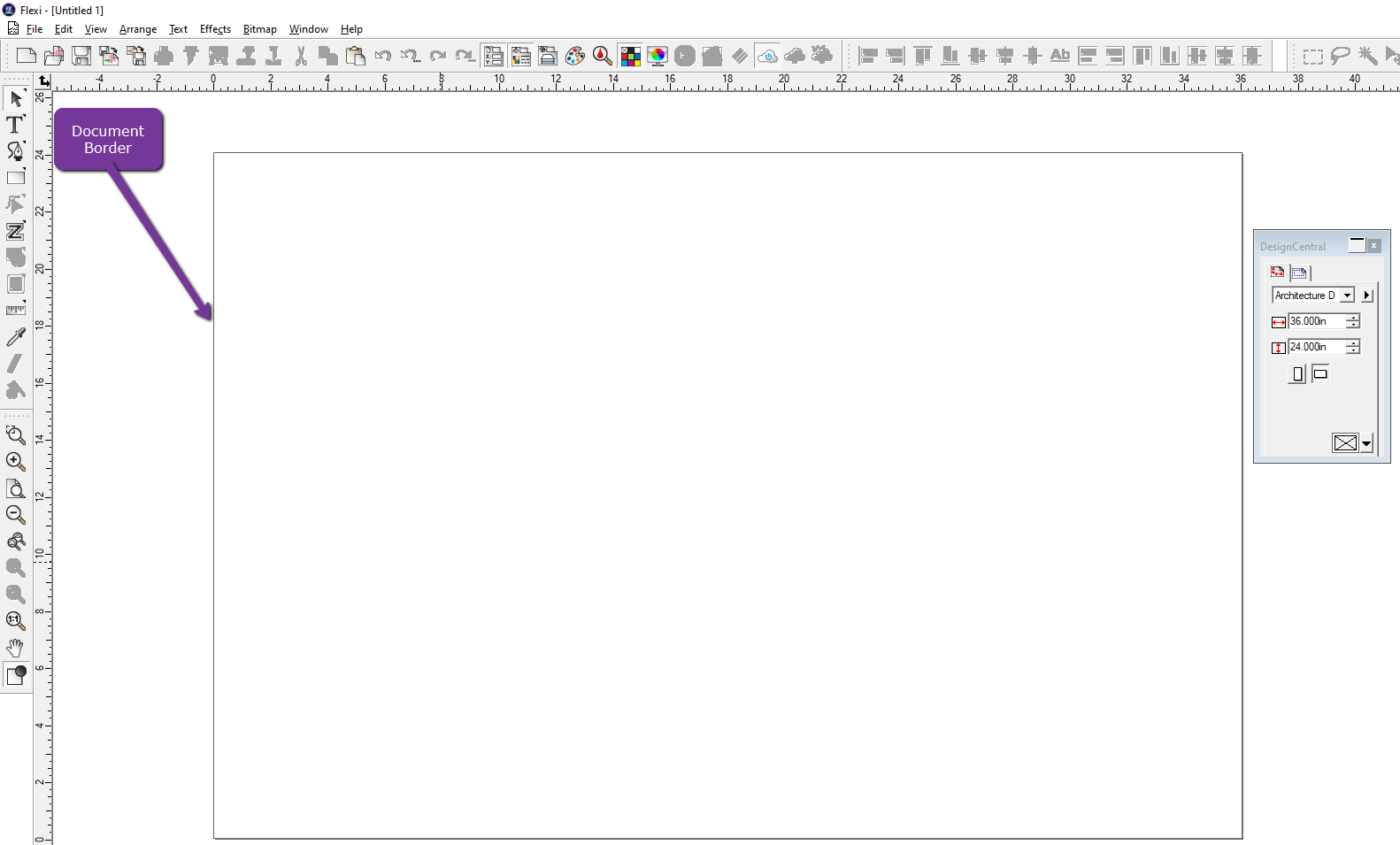

Il Document Border è un quadro di riferimento che si può predisporre se si vuole disegnare all'interno di uno spazio limitato (come lavorare entro la larghezza del proprio supporto). Questo è particolarmente utile quando si utilizzano caratteristiche come True Shape Nest, ma si noti anche che la finestra RIP & Print vincolerà automaticamente i disegni alla larghezza del supporto, quindi non si deve necessariamente utilizzare il Document con ogni disegno.

Notare che il Document e il bordo sono completamente visivi; il bordo del documento e qualsiasi impostazione selezionata non verranno stampati. Inoltre non forzerà alcun vincolo sul tuo disegno. Alcuni strumenti possono usarlo per vincolare alcune caratteristiche, ma l'output alla stampante non sarà vincolato da esso.




Scheda Documento

La forma e il bordo del documento sono controllati interamente all'interno di DesignCentral nella scheda Documento.


È possibile mostrare la scheda Documento in due modi

  • Aprire DesignCentral e fare clic su un'area vuota del documento.

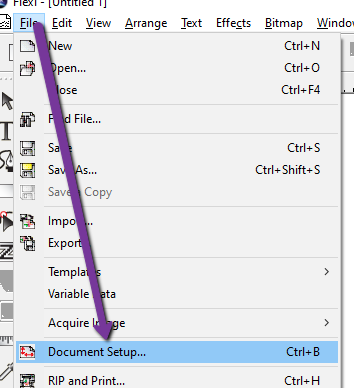

  • Dal menu File, selezionare Impostazione documento.
mceclip2.png Dimensioni preimpostate per dimensioni di documento standardizzate (come 8.5 "x11" Letter size)
mceclip4.png Apre ulteriori opzioni per le dimensioni del documento, come mostrato di seguito:
Aggiungi Aggiunge un nuovo formato di documento.
Elimina Elimina un formato documento esistente.
Imposta come predefinito Imposta la dimensione corrente del documento come predefinita.
Mostra Bordo Mostra o nasconde i bordi dell'area di disegno.
mceclip5.png Imposta la larghezza e l'altezza della pagina del documento.
mceclip6.png Imposta l'orientamento della pagina su verticale o orizzontale. (Inverte la larghezza e l'altezza della pagina)
mceclip7.png Specifica il colore dello sfondo del documento.



Scheda Margine

La seconda scheda è la scheda Margine, che ti permette di applicare un margine entro i confini del documento

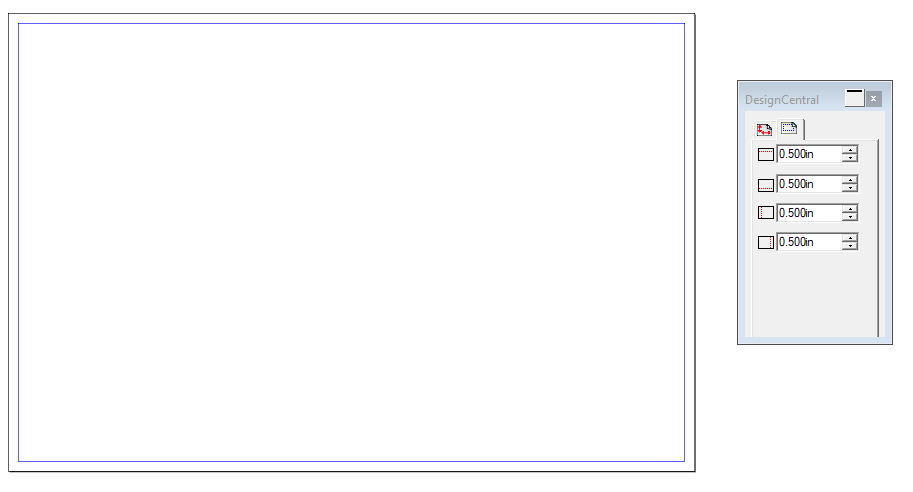

Ecco un documento con un margine di 0,5 pollici applicato a tutti i lati.
