Taglio di contorno in un altro programma di progettazione

Se progettate in un altro programma come Adobe Illustrator e volete importare linee di taglio a contorno direttamente in Production Manager senza aprire prima Flexi Design, i seguenti passi vi aiuteranno a farlo:

  1. Posizionare un tratto o una linea di contorno dove si vuole che ci sia una linea di taglio.

    • La linea deve avere spessore 0
    • Il colore deve essere un colore spot. Il colore stesso non ha importanza.
    • Il nome del colore deve essere CutContour o PerfCutContour, esattamente come scritto, comprese le maiuscole e senza spazi.
      • Se vuoi creare più linee di taglio con parametri tecnici diversi, puoi aggiungere un numero alla fine: CutContour1, CutContour12, fino a CutContour99.
    • Il file può essere salvato come .pdf, .eps, o .ai.
  2. Importare il lavoro come mostrato inAggiunta di lavori direttamente a Production Manager.

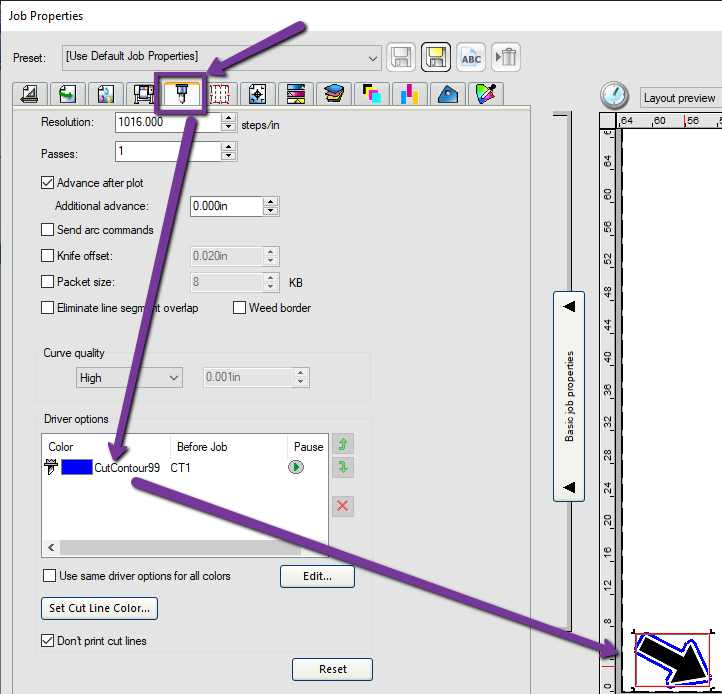

  3. È possibile verificare che la linea di taglio del contorno sia stata importata correttamente facendo doppio clic sul lavoro per aprire le proprietà del lavoro, cercando la scheda Taglio, cercando il nome e il colore del taglio nelle Opzioni del driver e poi vedendo il taglio del contorno sul disegno.




Impostare i segni di taglio del contorno

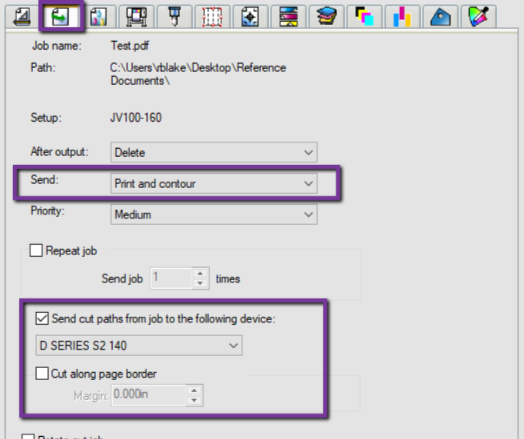

Una volta che avete importato un lavoro di taglio con un taglio di contorno, assicuratevi che il vostro lavoro sia impostato per essere inviato al dispositivo corretto nella scheda Flusso di lavoro.

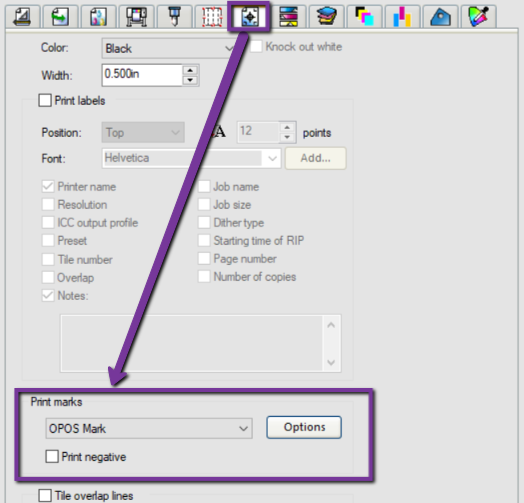

Successivamente, andare alla scheda Etichette e marchi. È possibile selezionare i segni di registrazione sotto "Print Marks" e impostare tutte le opzioni pertinenti nel pulsante accanto.

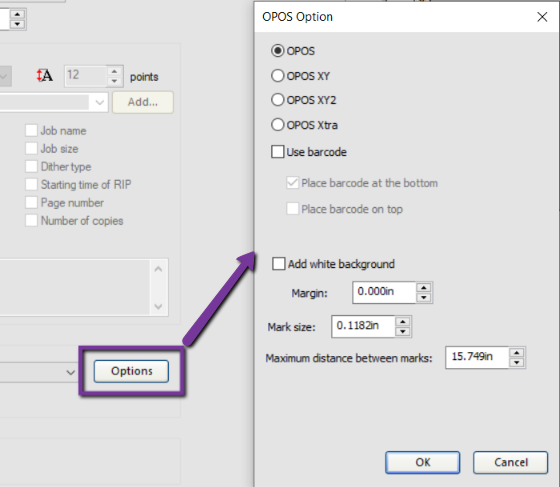

Le opzioni cambieranno a seconda dei segni che avete selezionato sotto "Segni di stampa". Se hai bisogno di impostare un codice a barre, questa finestra è dove viene aggiunto.
