(vedere anche: Panoramica delle proprietà del lavoro)

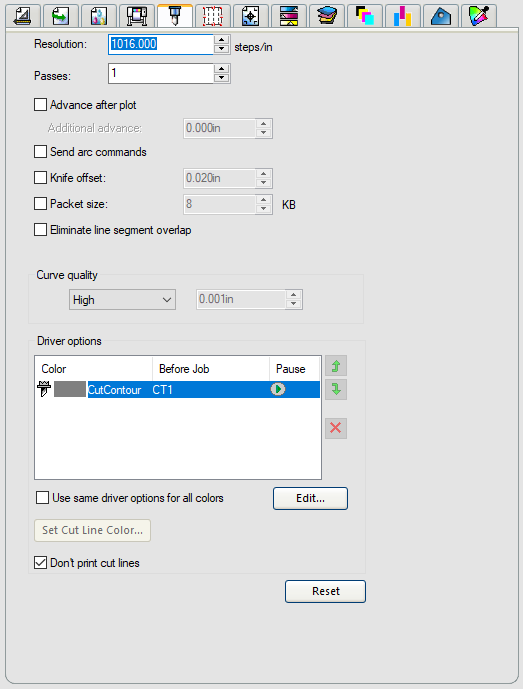

Questa scheda fornisce alcune opzioni per il taglio del contorno. Questa scheda appare solo quando si ha un taglio di contorno impostato nel disegno.
Molti di questi settaggi sono descritti in questo articolo: Dialogo RIP e stampa - Scheda Contorno.
| Risoluzione |
Definisce quanto sono precisi i tagli in passi per pollice. Generalmente questo valore non dovrebbe essere regolato, ma un valore più piccolo significa una dimensione di file più piccola. Tuttavia, una risoluzione più bassa farà apparire le curve più bloccate. |
|
Avanzamento dopo la trama |
Impedisce che il plotter torni alla posizione di partenza dopo aver finito di tagliare. Se volete che il plotter faccia avanzare il materiale oltre la fine del lavoro, inserite quel valore nel campo additional advance. |
|
Inviare comandi ad arco |
Se il vostro plotter ha una funzione per gestire curve o archi, esso invierà comandi per utilizzare quella funzione, risultando in curve più pulite. |
|
Offset della lama |
Alcune lame del plotter richiedono un offset per impostare correttamente il punto di taglio al centro della lama. Attivatelo e usate il valore indicato dal produttore del coltello per impostarlo sul punto corretto. |
|
Dimensione pacchetto |
Indica la dimensione del pacchetto di dati inviato al plotter per i plotter collegati via ethernet. Usatelo solo se il vostro traffico di rete è lento; la stragrande maggioranza delle reti non dovrebbe aver bisogno di cambiarlo. |
|
Elimina la sovrapposizione dei segmenti di linea |
Quando due oggetti hanno un percorso di taglio del contorno che si sovrappone, la sovrapposizione sarà tagliata solo una volta. |
|
Qualità delle curve |
Determina la precisione delle curve impostando lo spazio massimo consentito tra la curva e la linea. Una qualità più alta richiede più linee, con conseguente aumento della dimensione del file di plot e del tempo di taglio. |
|
Opzioni driver |
Vedere: Dialogo RIP e stampa - Scheda Contorno Per le opzioni nel tasto Edit..., vedere: Modifica delle impostazioni dei colori di contorno Imposta colore linea di taglio: Funziona solo nelle proprietà del lavoro predefinito |
|
Non stampare le linee di taglio |
Le linee di taglio che designano dove dovrebbero essere i tagli di contorno non verranno stampate quando questa opzione è selezionata. Usato solo quando un lavoro di scontornatura è situato direttamente in Production Manager e non attraverso il dialogo RIP and Print di Flexi. |
|
Azzera |
Ripristina tutte le impostazioni della scheda ai loro valori predefiniti, comprese tutte le impostazioni applicate alle opzioni Driver e ai tipi di scontornatura. |
