EnrouteのWeeke/Homagドライバーにはいくつか独自の特徴があります。このドキュメントでは、ドライバーの選択方法と、任意の機械モデルに対する基本設定の方法をご案内します。

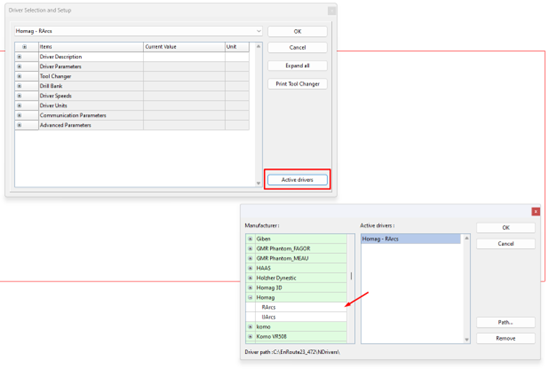

- まずドライバーを選択します。セットアップメニューに移動し、「ドライバー選択」をクリック、次に右下の「アクティブドライバーリスト」をクリックします。ここでリストをスクロールして「Homag」を見つけ、モデルの下で「RArcs」を選択します。
- ドライバーを選択し、アクティブドライバーリストに追加したら「OK」をクリックして設定を開始します。

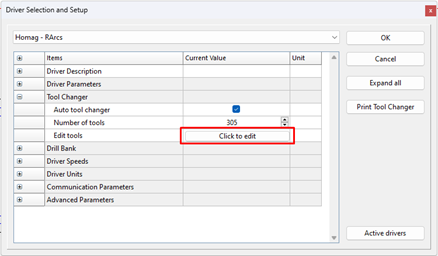

- 最初に設定するのはツールチェンジャーです。ここで機械に搭載されているツールを設定します。ツールチェンジャーのセクションを開き、「編集するにはクリック」ボタンをクリックします。

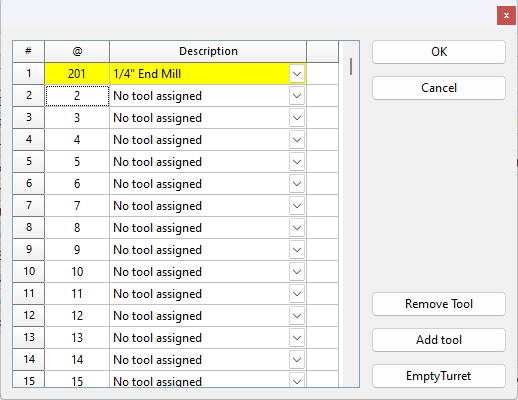

ツールチェンジャー内には「#」、「@」、「説明」の各列があります。「#」列は変更できず、ツール番号の元の順序を表しますので、あまり気にする必要はありません。2列目の「@」列では実際に数字を編集できます。WeekeとHomagの機械はツール番号が非常に多いため、300個ものツールをすべて設定して正しい位置に配置するのを避けるために、「@」列のツール番号を変更するだけで、その番号が.mprファイルに出力される新しい番号になります。例ではツール1をツール番号201に変更しており、機械上でもそのように表示されます。
最後の「説明」列では、下向き矢印をクリックして、その位置に配置したいツールを選択します。
- 最後に設定するのはドリルバンクです。Weeke/Homagの機械はドリルの扱いが他のCNC機械とはかなり異なります。通常、Enrouteがドリルの最適化を行いますが、この場合はそうではありません。Woodwopがどのドリルを呼び出し、どの順序で呼び出すかを識別します。EnRouteはドリルとXY座標を出力するだけです。

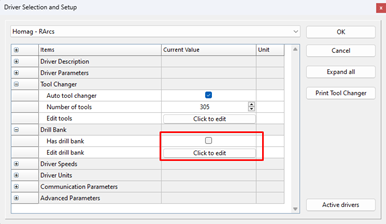

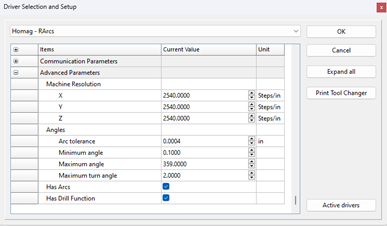

これは直感に反するかもしれませんが、ドリルバンクのセクションはチェックを外したままにしてください。そして、ドライバー設定の「詳細パラメータ」で「ドリル機能あり」のオプションにチェックが入っていることを確認してください。
これらの設定を確認したら、再度ツールチェンジャーに戻り、「編集するにはクリック」ボタンをクリックします。ここで行うのは、ドリルの種類ごとに1つずつツールチェンジャーに入力し、通常のツール番号と干渉しない位置に配置することです。例えば、ツールチェンジャーが101～201のツール番号を使用している場合、その番号や位置にドリルを割り当てないようにしてください。例を続けると、ドリルバンクに5つの5mmドリルがある場合、ツールチェンジャーには5mmドリルを1つだけ設定すれば十分です。最適化はWoodwopが行います。

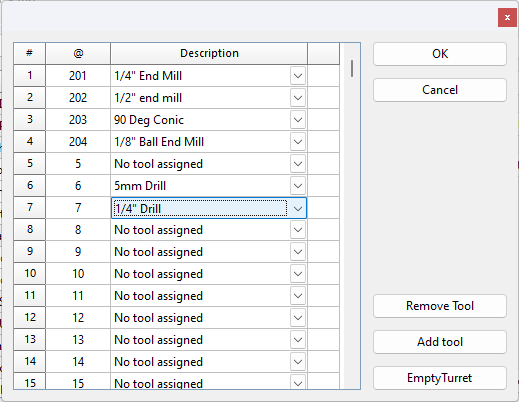

以下はWeeke/Homag機械の典型的なツールチェンジャー設定例です。
*すべてのツールチェンジャーツールに必要な番号を割り当てていますが、ドリルは番号6と7のままにしています。これらの番号はWoodWOPのツール番号と干渉しないためです。
Weeke/Homagの機械をお持ちでない場合、または他の機械のEnRoute設定方法についての説明をご希望の場合は、こちらのビデオをご覧ください。
