ガイドライン

ガイドラインは、作業スペースに破線で表示されるデザイン補助線です。ガイドラインを使うことで、図面内のポイントを正確に配置することができます。スナップ・トゥ・ガイドラインが有効になっている場合、ガイドラインの近くに移動された輪郭線は、自動的にガイドライン上または2つのガイドラインの交点に配置されます。

ガイドラインの作成

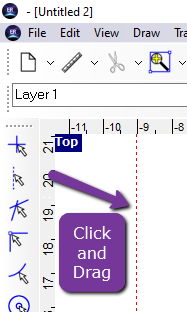

ガイドラインを作成する最も簡単な方法は、水平または垂直のルーラーをクリックして、ガイドラインを作業スペースにドラッグすることです。新しいガイドラインは、ガイドライン編集ダイアログを使用して作成することもできます。

ガイドライン編集ダイアログ

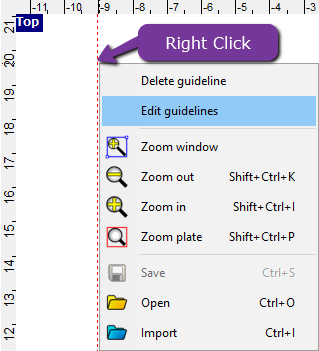

表示 > ガイドライン編集を開くか、既存のガイドラインを右クリックしてガイドライン編集を選択することで、ガイドライン編集ダイアログを開けます。

ガイドライン編集ダイアログでは、ガイドラインのX、Y、Z座標および角度を設定できます。作業スペースに複数のガイドラインがアクティブな場合、「次へ」ボタンでガイドライン間を移動できます。アクティブなガイドラインは赤から青に変わり、パラメータがダイアログに表示されます。
