Estes instrumentos de desenho são para a criação de formas básicas comuns na produção de sinais. Note que quando utilizar qualquer uma destas ferramentas, a janela DesignCentral exibirá um conjunto de opções exclusivas para essa ferramenta. Estas opções irão alterar as várias características de desenho dessa forma.

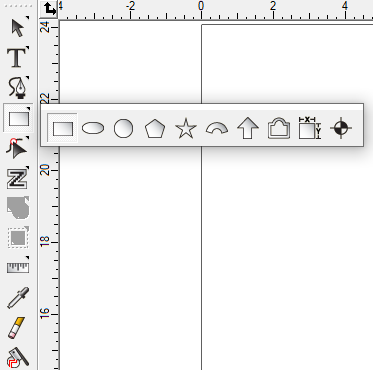

Todas estas formas aparecem no folheto Forma na Barra de Ferramentas Principal:
Seguem-se os artigos sobre cada ferramenta específica:
- Ferramenta Rectângulo
- Ferramenta Oval
- Ferramenta Círculo
- Ferramenta Polígono
- Ferramenta Starburst
- Ferramenta do leque
- Ferramenta de setas
- Fronteiras Avançadas
- Formas paramétricas
- Ferramenta de Marcas de Registo
Além disso:- Converter-se em Forma
Exemplo: Ferramenta de setas
Como exemplo, utilizaremos a Ferramenta de Flecha. Os exemplos abaixo funcionam para a maioria das ferramentas de forma. Ao clicar e segurar a placa de arte com a ferramenta activa, pode então arrastar para definir o tamanho e a orientação da seta. Quando se segura em Ctrl enquanto se arrasta, a orientação será restringida ao longo de um eixo.

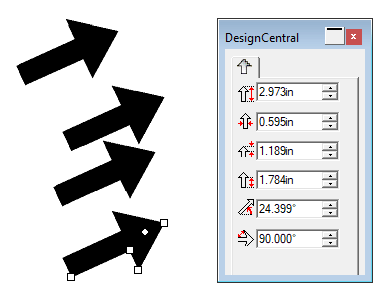

Depois de ter desenhado uma seta, se fizer um único clique com a ferramenta ainda activa, ela irá imediatamente baixar uma nova seta com exactamente as mesmas dimensões que a anterior. Isto permite-lhe criar múltiplos em poucos segundos, uma vez satisfeito com a primeira.

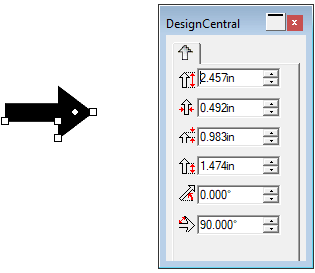

Como deve ter notado acima, uma vez colocada uma seta, a janela DesignCentral dar-lhe-á várias opções para editar as dimensões de várias das formas características distintas, tais como o comprimento da cauda ou o comprimento da tampa.
