Pontos de Alinhamento

(ver também: Visão Geral dos Caminhos)

Utilizar as ferramentas Alinhar Horizontal e Alinhar Vertical para alinhar vários pontos ao longo de uma linha horizontal, vertical, ou angular.

  • Seleccionar os pontos a alinhar utilizando a Ferramenta Seleccionar Ponto. mceclip1.png
  • Seleccionar a ferramenta Alinhar Horizontal ou Alinhar Vertical.

    • Alinhar Horizontal mceclip0.png:

      mceclip4.png mceclip5.png mceclip3.png


    • Alinhar Vertical mceclip6.png:

      mceclip7.png  mceclip9.png mceclip8.png


Seleccionar a ferramenta Pontos de Alinhamento mceclip0.png

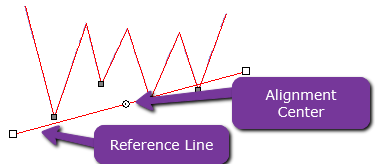

  • Clique e arraste ambas as extremidades da linha de referência para alterar o seu ângulo de alinhamento. Clicar e arrastar o Centro de Alinhamento para alterar a sua posição.
  • Clicar em Confirmar no DesignCentral

Também pode ajustar a linha de referência de alinhamento usando os campos numéricos no separador DesignCentral Alignment Points


Movimento Quando Closest é seleccionado, os pontos deslocam-se para a linha de referência de alinhamento utilizando o caminho mais curto.
Quando Horizontal é seleccionado, os pontos deslocam-se horizontalmente para a linha de referência.
Quando Vertical é seleccionado, os pontos deslocam-se verticalmente para a linha de referência.
Localização do Centro de Alinhamento Especifica as coordenadas X,Y do Centro de Alinhamento na linha de referência de alinhamento.
Ângulo de Alinhamento Especifica o ângulo da linha de referência de alinhamento.
Mover todo o trajecto Esta opção só está disponível quando cada um dos pontos seleccionados se encontra num caminho diferente. Quando activada, o trajecto inteiro desloca-se para a linha de referência.

Clique em Aplicar ou faça duplo clique em qualquer lugar dentro da área de desenho.
