Objectos Compostos

A composição permite visualizar objectos sobrepostos exactamente como aparecerão quando cortados ou impressos. Esta funcionalidade é útil para criar furos através de objectos.

Uma forma de criar este sinal é colocar texto branco sobre um rectângulo preto; isso exigiria duas cores de vinil. Pode-se obter resultados semelhantes utilizando o comando Composto e apenas uma cor de vinil (preto).

O "buraco" criado permite mostrar a cor do substrato através do mesmo.



Os objectos compostos são tratados como um único objecto.

Objectos Compostos

  • Alinhar os objectos uns em cima dos outros.
  • Seleccionar os objectos.
  • Faça uma das seguintes opções:

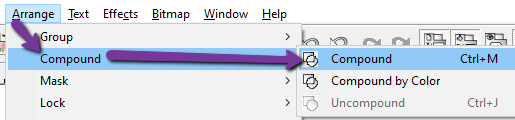

    • No menu Organizar, apontar para Compound e seleccionar Compound.

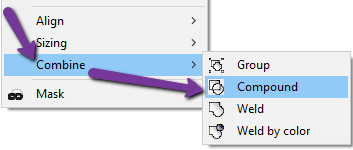

    • Clique com o botão direito do rato sobre os objectos, aponte para Combinar e seleccione Composto.
    • Carregar em Ctrl+M no teclado.

Se forem seleccionados objectos com cores diferentes, o objecto Composto terá a cor do objecto Bottommost.

Objectos Compostos por Cor

É possível combinar objectos com base na sua cor.

  • Seleccionar os objectos.
  • No menu Organizar, apontar para Composto e seleccionar Composto por Cor.

Os objectos compostos por cor são convertidos em contornos e deixarão cair o traço.

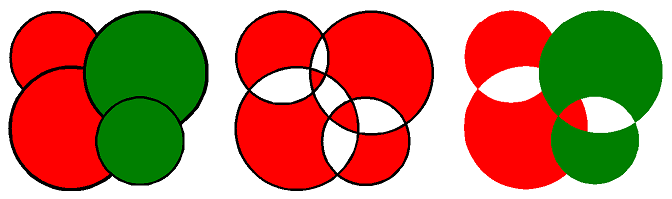

Objectos Originais Composto normal Composto por cor



Lançamento de Objectos Compostos

  • Seleccionar o objecto composto.
  • Faça uma das seguintes opções:

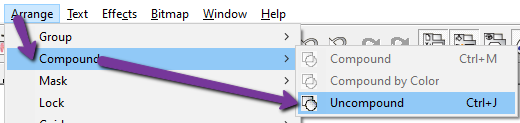

    • No menu Arranjar, apontar para Compound e seleccionar Uncompound.
    • Clique com o botão direito do rato nos objectos e seleccione Uncompound.
    • Carregar em Ctrl+J no teclado.
