O agrupamento de formas reais é uma funcionalidade que utiliza um algoritmo de agrupamento mais detalhado para encaixar ainda mais objectos numa área especificada. Uma vez que agrupa os objectos com base na sua forma real, o agrupamento de formas reais é capaz de agrupar as formas de forma muito mais próxima do que o algoritmo de agrupamento padrão.
A colocação de formas verdadeiras utiliza um algoritmo mais complexo do que a colocação padrão e pode demorar consideravelmente mais tempo a colocar um grupo de objectos.

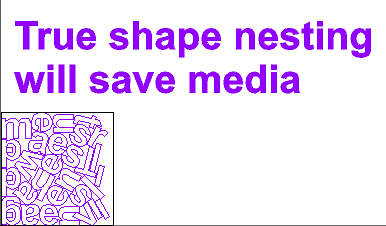

Forma verdadeira aninhada (Quebrar texto selecionado)
- Selecionar os objectos.
- No menu Organizar, seleccione Ninho de formas reais.
- No DesignCentral, ajuste os seguintes parâmetros:
| Define a largura do painel no qual os objectos serão aninhados. | |
| Define a altura do painel no qual os objectos serão aninhados. | |
| Define o espaço mínimo entre objectos após o aninhamento. | |
| Define a quantidade de rotação a aplicar aos objectos durante o aninhamento. | |
| Especifica o número de cópias dos objectos aninhados que serão criados. Se for superior a 1, as cópias extra serão duplicadas do primeiro conjunto de objectos aninhados. | |
| Rácio de compressão | Apresenta a percentagem de compressão da área aninhada atual em comparação com a área não aninhada original. |
| Quebrar texto | Permite que os objectos de texto sejam separados em caracteres individuais antes de serem aninhados, para que o texto caiba numa quantidade menor de material. Se estiver desmarcado, cada objeto de texto será aninhado como um objeto grande. |
| Utilizar orifícios | Permite que objectos mais pequenos sejam aninhados dentro dos orifícios de objectos maiores. (Um ponto final pode ser aninhado dentro da letra O, por exemplo). |
- Clique em Redesenhar para voltar a aninhar os objectos seleccionados depois de fazer alterações.
- Clique em Aplicar.

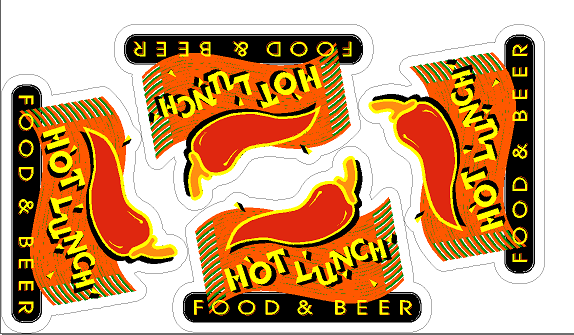

O True Shape Nesting também pode ser aplicado a trabalhos de corte de contorno. Quando aplicado, os trabalhos serão aninhados com base no Caminho de corte de contorno em vez da caixa delimitadora do ficheiro:
