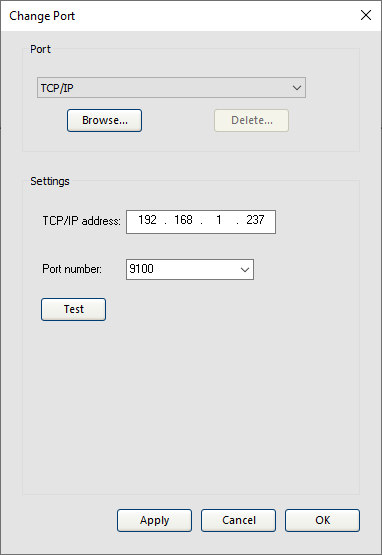

Para aceder ao diálogo Change Port, faça uma das seguintes opções:
- Clique com o botão direito do rato na configuração de um dispositivo e clique em Mudar de Porta.
- Faça duplo clique no separador do dispositivo.
A secção Definições desta janela muda dependendo da porta utilizada para se ligar ao dispositivo de saída. As portas são listadas por ordem de popularidade para cada dispositivo. Apenas as portas utilizáveis pelo dispositivo de saída são listadas. Por defeito, a porta padrão para o dispositivo é seleccionada, mas pode ainda precisar de introduzir ou editar algumas das definições de porta.
Ligações Comuns para Dispositivos Comuns
A maneira mais fácil de verificar qual a porta do seu dispositivo é ligá-lo, tomar uma nota ou uma imagem de ecrã dos dispositivos da lista, desligá-lo e depois anotar qual o dispositivo que falta. Esse é muito provavelmente o dispositivo correcto. Esta lista é para ligação sem ligação em rede.
- Geral
- USB_Printer_0 or _1, etc.
- Se vir isto na sua lista, este é geralmente o dispositivo certo. Não importa se o dispositivo é uma impressora ou um cortador.
- Note que USB001, USB002, etc. quase nunca são utilizados.
- USB_Printer_0 or _1, etc.
- Mimaki
- Mimaki ligado via USB tem normalmente um nome como MimakiUSB, o modelo do dispositivo, e uma longa cadeia de letras e números.
- Se não o vir e a opção USB_Printer_0 não funcionar ou estiver em falta, poderá ter de instalar os drivers USB Mimaki, contactar a Mimaki para o driver.
- Mimaki ligado via USB tem normalmente um nome como MimakiUSB, o modelo do dispositivo, e uma longa cadeia de letras e números.
- Graphtec
- Usar Graphtec USB
- Se tiver vários dispositivos Graphtec, todos eles podem utilizar esta mesma porta, e o controlador USB pode ordenar qual o dispositivo que deve obter o trabalho.
- Usar Graphtec USB
- Summa
- Usar Summa USB 1-4
- Escolha o que tem o asterisco no fim do nome (Summa USB 1*)
- Usar Summa USB 1-4
- Cortadores de látex HP
- Usar HP USB 1-4
- Escolha o que tem o asterisco no fim do nome (HP USB 1*)
- Usar HP USB 1-4
| Porto | |||
| TCP/IP | TCP/IP é a linguagem que os computadores e dispositivos utilizam para comunicar através da rede. Utilize esta porta se o seu dispositivo de saída suportar uma ligação de rede. Esta é a porta mais comum para impressoras actualmente e os cortadores múltiplos também suportam conexões de rede. | ||
| Endereço TCP/IP | O endereço TCP/IP do dispositivo de saída (obrigatório). | ||
| O número da porta | O número da porta utilizada para imprimir para o dispositivo de saída. Seleccione a partir da lista ou introduza um número personalizado. | ||
| Encontrar Dispositivo | Clicando neste botão, será feita uma pesquisa na sua rede para todas as impressoras. Nem todas as impressoras ou cortadores suportam isto. | ||
| Teste | Ao clicar no teste enviará um comando ping para o dispositivo para testar a ligação. | ||
| USB | Os controladores USB são fornecidos com dispositivos de saída que os suportam. Certifique-se de instalar os drivers adequados do fabricante ao utilizar estas portas. Se tiver um adaptador USB para série, use a porta COM, como se vê abaixo. | ||
| FILE | A porta File permite guardar os dados de saída como um ficheiro. Estão disponíveis as seguintes configurações: | ||
| Prompt para o caminho do ficheiro para cada ficheiro | Verifique para permitir que o software o incita a fornecer um nome de ficheiro para o ficheiro de saída quando cada trabalho é guardado num ficheiro. | ||
| Utilizar extensão personalizada | Verifique para introduzir a extensão do ficheiro que pretende utilizar para o ficheiro de saída no espaço fornecido. | ||
| Localização predefinida | A pasta padrão na qual são colocados os ficheiros de saída. | ||
| Folder | Saídas para um ficheiro na pasta especificada utilizando uma convenção de nomenclatura específica para o dispositivo de saída. | ||
| COM |
A porta de comunicações em série. Esta porta só é suportada por cortadores. Na maioria das vezes, a COM3 é a porta correcta e a COM1 é raramente utilizada. Se precisar de ajuda com esta porta, contacte um especialista em TI.
|
||
| Para além dos controlos padrão da porta de série para bits por segundo, bits de dados, paridade, bits de paragem e controlo de fluxo de hardware/software, existem caixas de verificação que activam/desactivam os seguintes fios: | |||
| DTR | Data Terminal Ready (Terminal de Dados Pronto) | ||
| DSR | Data Set Ready (Conjunto de Dados Pronto) | ||
| RTS | Request To Send (Pedido para enviar) | ||
| CTS | Clear To Send (Limpar para enviar) | ||
| DCD | Data Carrier Detect (Detecção de portador de dados) | ||
| LPT |
Este porto é raro hoje em dia, mas pode ainda ser necessário para algumas impressoras mais antigas.
|
||
| Tampão de transmissão | O tamanho do amortecedor de transmissão em bytes. | ||
| Verificar o estado do porto antes de enviar | O software testa a impressora para uma ligação antes de imprimir o trabalho. | ||
| Utilizar o controlador LPT padrão | Sempre que possível, o software utiliza um controlador de TPL personalizado para aumentar o desempenho da porta do TPL. Verificar para permitir que o software utilize o controlador LPT padrão do Windows em seu lugar. O desempenho diminui, mas a fiabilidade pode aumentar. As seguintes configurações permitem quando o driver personalizado está a ser utilizado: | ||
| Modo |
Utilizar o ECP (Enhanced Capabilities Mode) para a velocidade de transmissão mais rápida possível. O EPP (Enhanced Parallel Port) não é tão rápido, mas pode ser mais compatível. |
||
| DMA | A utilização de DMA pode aumentar a taxa máxima de bits de 2 mbps para 4 mbps. | ||
| Rendimento se o dispositivo estiver ocupado | Verificar para permitir que o software liberte os recursos extra do sistema utilizados pelo controlador personalizado enquanto a impressora está ocupada. Isto pode ajudar ao desempenho geral. | ||
| SCSI | Utilize esta porta se o seu dispositivo de saída suportar ligação SCSI. Esta é também uma porta muito rara hoje em dia. | ||
| Dispositivo | Seleccione o seu dispositivo SCSI | ||
| SCSI Bus ID | Introduza o ID do autocarro do seu adaptador SCSI | ||
| ID do Adaptador SCSI | Introduza o número de identificação SCSI do seu adaptador SCSI | ||
| SCSI Identificação do alvo | Introduza o número de identificação SCSI do seu dispositivo de saída | ||
| FTP | Os dispositivos de saída directamente ligados a uma rede podem suportar o protocolo FTP. Isto permite que o ficheiro de saída RIPed seja enviado para o dispositivo de saída via FTP. | ||
| Nome do anfitrião ou endereço IP | O nome do anfitrião ou endereço IP atribuído ao dispositivo de saída (obrigatório). | ||
| Nome da impressora/filaq | Dependendo do dispositivo de saída, ou este pode ser o nome da impressora, tal como pr1, ou pode ser o caminho para uma fila de impressão UNIX. | ||
