Corte de contornos em outro programa de desenho

Se desenhar noutro programa como o Adobe Illustrator e quiser importar linhas de corte de contornos recortados directamente para o Gestor de Produção sem abrir primeiro no Flexi Design, os passos seguintes ajudá-lo-ão a fazer exactamente isso:

  1. Coloque um traço ou linha de contorno onde deseja que haja uma linha de corte.
    • A linha deve ter espessura 0
    • A cor deve ser uma cor Spot. A cor em si não importa.
    • O nome da cor deve ser "CutContour" ou "PerfCutContour", exactamente como se escreve, incluindo a caixa sem espaços.
      • Se desejar criar múltiplas linhas de corte com diferentes parâmetros técnicos, pode adicionar um número ao final da mesma: CutContour1, CutContour12, até CutContour99.
    • O ficheiro pode ser guardado como .pdf, .eps, ou .ai.
  2. Importar o trabalho como mostrado em Adicionar trabalhos directamente ao Gestor de Produção.

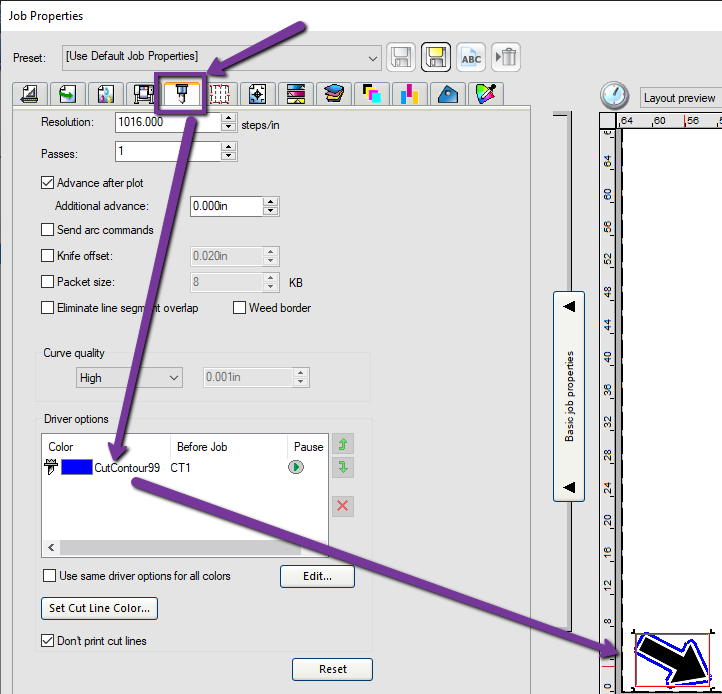

  3. Pode verificar a linha de corte de contorno importada correctamente clicando duas vezes no trabalho para abrir as propriedades do trabalho, procurando o separador Corte, procurando o seu nome e cor do corte nas Opções do Condutor, e depois vendo o corte de contorno no desenho.




Definir marcas de corte de contorno

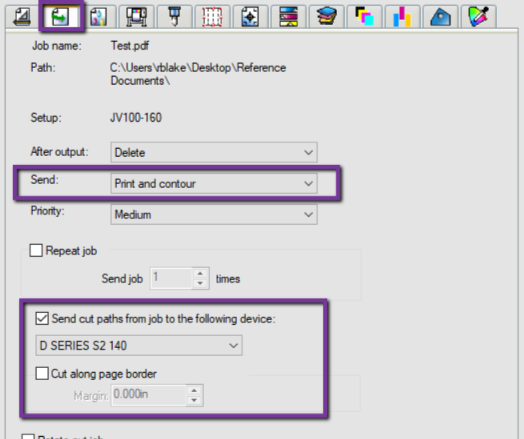

Uma vez importado um trabalho de corte com um corte de contorno, assegure-se de que o seu trabalho está configurado para ser enviado para o dispositivo adequado no separador Fluxo de Trabalho.

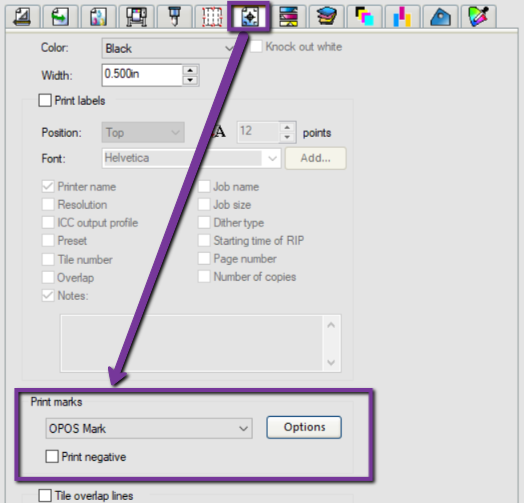

A seguir, vá para a tabulação Etiquetas e Marcas. Pode seleccionar as marcas de registo em "Imprimir Marcas" e definir quaisquer opções relevantes no botão ao lado.

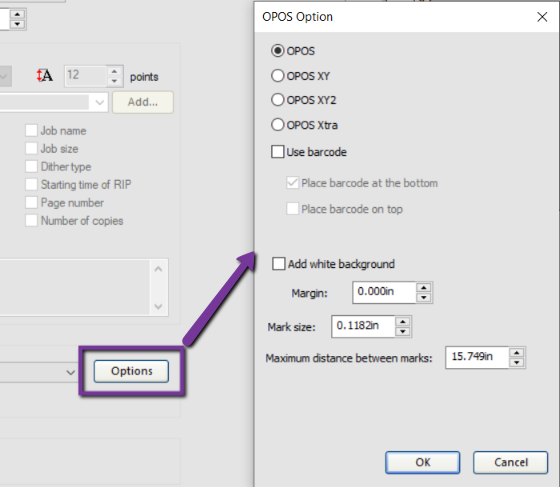

As Opções mudarão dependendo das marcas que seleccionou em "Print Marks" (Marcas de Impressão). Se precisar de configurar um código de barras, é nesta janela que ele é adicionado.
