Atualizações de funcionalidade

• Trabajo multifacético

Ahora los usuarios pueden elegir el tipo de trabajo multifacético, además del tipo estándar y el tipo de doble cara.

Este nuevo tipo de trabajo permite un mecanizado más eficiente en sistemas equipados con herramientas agregadas o motores de fresado lateral.

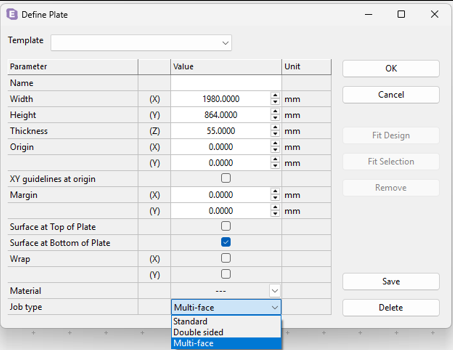

Definición de placa con tipo de trabajo añadido

• Se han añadido vistas adicionales para facilitar el diseño y la creación de trayectorias de herramientas en cada lado del material.


Selección de vista haciendo clic con el botón derecho del ratón en la vista activa

• Ahora se admite plenamente el dibujo, la edición y la trayectoria de la herramienta en cada lado del material, junto con la mayoría de las demás funciones de EnRoute.

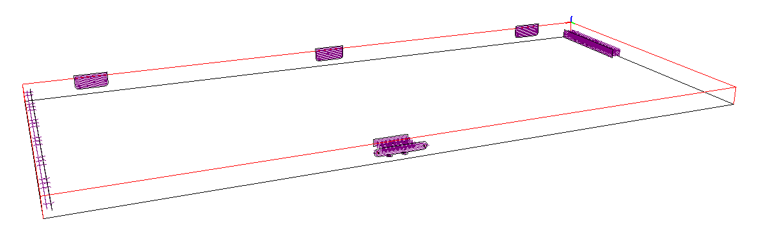

Vista en perspectiva del trabajo multifacético

• Para el diseño y el posicionamiento, los usuarios pueden simplemente seleccionar un objeto y moverlo o copiarlo a otro lado. El objeto se reposicionará y reorientará automáticamente para que coincida con la cara seleccionada.

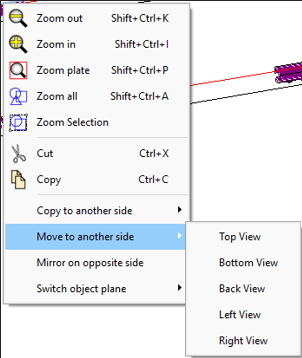

Menú contextual con Mover. Copiar y cambiar de plano.

• Cuando se trabaja con geometrías importadas, es posible que los objetos ya estén en la posición correcta, pero que sea necesario asignarlos al lado adecuado. En tales casos, los usuarios pueden simplemente cambiar el plano, lo que asignará la geometría sin alterar su posición.
• La configuración de los agregados es sencilla:
• Asigne herramientas a una ranura que coincida con la configuración del agregado.

• Introduzca las compensaciones si es necesario.

• Haga clic en Guardar para confirmar.

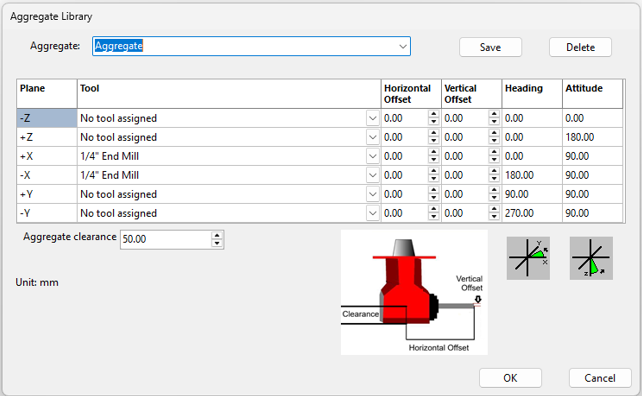

Menú de la biblioteca de agregados

• Al generar un trabajo preparado, EnRoute ahora seleccionará automáticamente los agregados adecuados cuando estén disponibles.

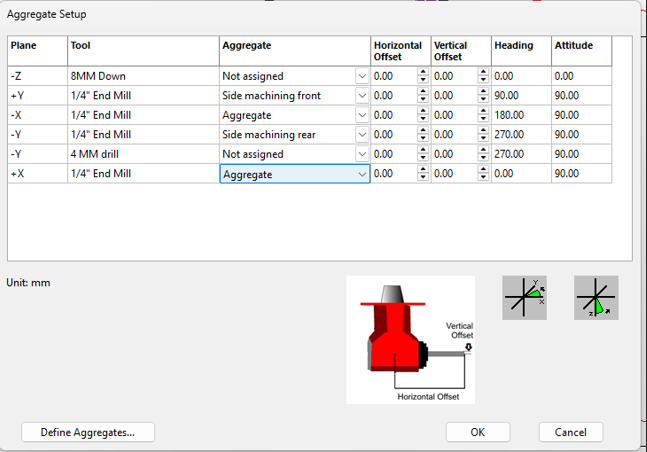

Ventana de configuración de agregados al crear la salida

Antes de generar la salida, como siempre, asegúrese de que las herramientas estén en la ubicación correcta en el cambiador de herramientas.

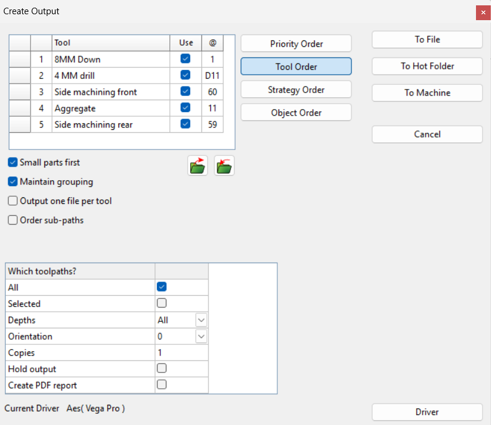

Ventana de salida, con el orden de las herramientas seleccionado y las posiciones mostradas

Tutorial

https://www.youtube.com/watch?v=7RRg0GWNtyw

Errores corregidos

• Se ha corregido el problema por el que la herramienta Radio/Diámetro/Dimensión de línea no permitía retroceder.

• Se ha corregido el problema por el que la herramienta Dimensión única no se podía cerrar con el botón derecho del ratón.

• Se ha corregido el problema que provocaba que los archivos guardados existentes se borraran antes de que se creara el nuevo archivo guardado en EnRoute.

• Se ha corregido el bloqueo al importar archivos DXF de AutoCAD (Build 219).

• Se ha corregido el problema por el que volver a generar trabajos ATP con etiquetas provocaba cambios en las coordenadas sin ediciones.

• Se ha corregido el problema por el que las ediciones de selección múltiple no se aplicaban al hacer doble clic en una trayectoria de herramienta.

• Se ha corregido el problema por el que al hacer doble clic en una trayectoria de herramienta de fresado de roscas no se actualizaban los ajustes.

• Se ha corregido el problema por el que las opciones del plan de trayectoria de herramienta aparecían en gris para los contornos abiertos (ahora está disponible el grabado).

• Se ha solucionado un problema por el que la edición del espaciado del texto producía resultados incorrectos.

• Se ha solucionado un problema por el que la barra de progreso de la simulación 3D no mostraba el progreso.

• Se ha solucionado un problema por el que los taladros del eje horizontal -Y / +Y en la configuración del banco de taladros no se guardaban correctamente.

• Se ha solucionado un problema por el que la edición de la placa desde la configuración del contorno revertía el tamaño de la placa a su tamaño original.
