Actualizaciones de funcionalidad

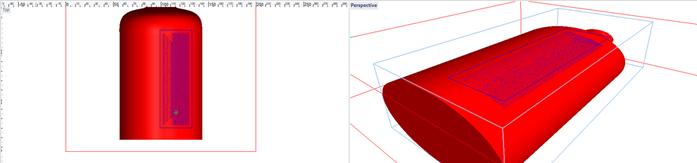

Enmascaramiento de trayectorias de herramienta para objetos de malla

Ya está disponible el enmascaramiento de trayectorias de herramienta mediante contornos para objetos de malla. Al igual que en los flujos de trabajo de relieve, los usuarios ahora pueden limitar la aplicación de la trayectoria de herramienta a áreas específicas de una malla, lo que proporciona un mayor control sobre las regiones de mecanizado.


Parámetros del controlador «Desplazamiento X/Y del lado inverso»

Se han añadido los parámetros del controlador «Desplazamiento X/Y del lado inverso» para aplicar una compensación de coordenadas durante las operaciones de mecanizado del lado inverso. Esto ayuda a corregir las variaciones en la alineación de los soportes sin necesidad de modificar la geometría de la pieza.

• Disponible en Configuración del controlador (F6)
• Admite ajustes de desplazamiento en X e Y para el mecanizado del lado opuesto

Desplazamientos del lado opuesto en el menú de configuración del controlador (F6)

Mejora del fresado de roscas

Se ha añadido la compatibilidad con una pasada de limpieza opcional entre la creación del orificio y las operaciones de fresado de roscas. Esta mejora aumenta la precisión de los orificios, el acabado superficial y la calidad de la rosca, especialmente al mecanizar orificios de mayor diámetro.

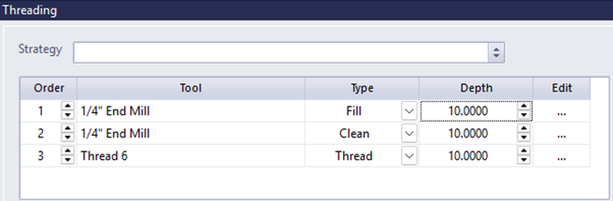

Corte limpio en el cuadro de diálogo «Trayectoria de roscado»

Trayectoria de grabado: Cruces nítidos

Se ha añadido una nueva opción Cruces nítidos a la trayectoria de grabado. Cuando está activada, la trayectoria ya no se hundirá más profundamente en los puntos de cruce donde se intersecan dos segmentos, lo que da como resultado un grabado más limpio y uniforme.

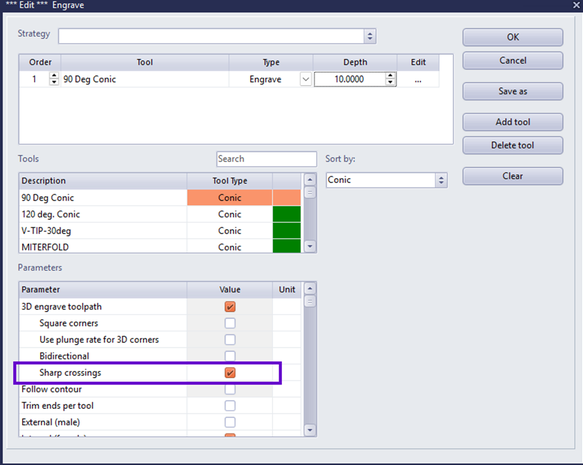

Opción «Cruces nítidos» en el cuadro de diálogo de la trayectoria de grabado

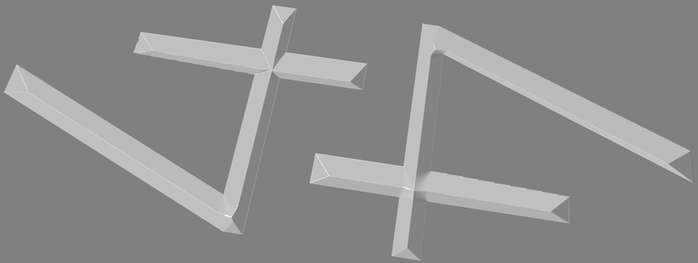

Con «Cruces nítidos» frente a sin ellos

Trayectoria piramidal: Esquinas nítidas

De forma similar a la mejora de la trayectoria de grabado, se ha añadido una nueva opción «Esquinas nítidas» a la trayectoria piramidal, lo que mejora el detalle de las esquinas.

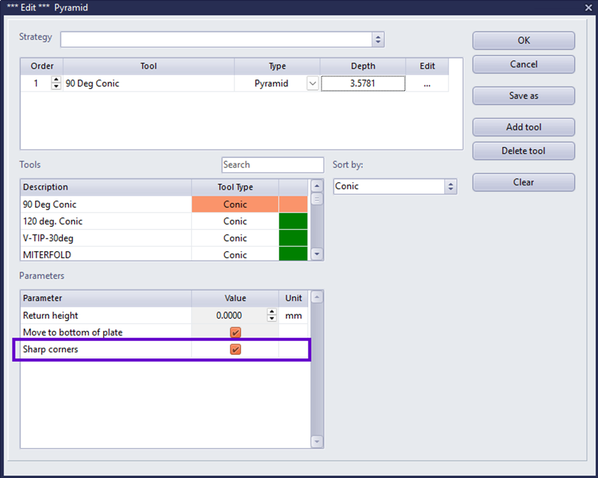

Opción «Esquinas nítidas» en el cuadro de diálogo de la trayectoria piramidal

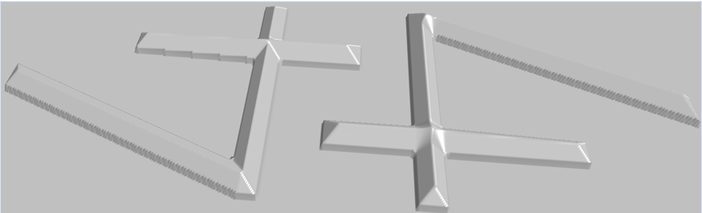

Con «Esquinas nítidas» frente a sin ellas

Errores corregidos


• Se ha corregido un problema por el que los objetos «Agujeros a texto» no podían promocionarse en el Gestor de configuración.
• Se ha mejorado la calidad de la entrada en espiral descendente para las trayectorias de fresado interno con desplazamiento en agujeros pequeños.
• Se ha corregido la lentitud en la actualización de los parámetros y la retención incorrecta de la selección de objetos en la página «Parámetros de la trayectoria de la herramienta central».
• Se ha corregido la visualización del tamaño de escala para que se actualice en tiempo real.
• Se ha corregido un problema por el que no se aplicaban los ajustes de escala del 0,1 % o menos.
• Se ha resuelto un problema por el que la herramienta «Redondeo» borraba las selecciones activas y no mostraba el cuadro de selección durante la reselección.
• Se ha corregido la visualización incorrecta de los contornos de los objetos sólidos tras la rotación.
• Se ha corregido la aplicación irregular de los desplazamientos negativos en las trayectorias de la herramienta «Textura rápida».
• Se ha resuelto una situación que podía provocar que la simulación 2D se congelara al pasar al siguiente paso.
• Se ha corregido un problema por el que el «Relleno de sombreado» no rellenaba correctamente determinadas áreas de relieve 3D.
