Versión de lanzamiento: Compilación 2500024

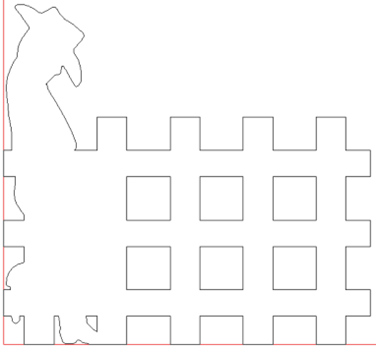

Detección de geometrías duplicadas
Cuando hay geometrías superpuestas en los archivos, normalmente archivos con gráficos vectoriales, pueden surgir problemas durante el trazado de herramientas y la salida de código G. Se ha añadido una nueva función para detectar geometrías duplicadas que se superponen.

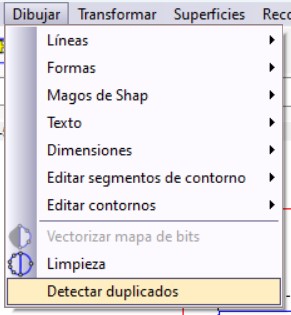

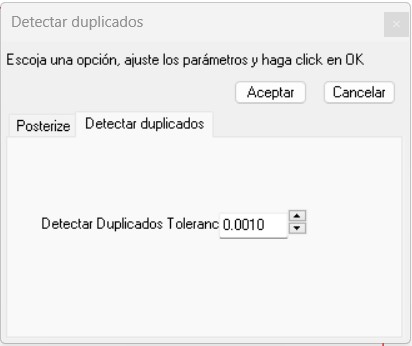

Función Detectar duplicados en el menú Dibujar y su ventana de configuración
Cuando se detectan tales geometrías, los usuarios tienen la opción de seleccionarlas, eliminarlas o moverlas a una nueva capa para un mejor control y organización.

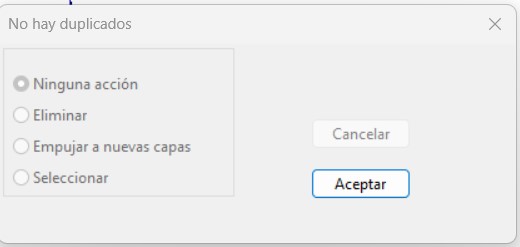

Acciones de seguimiento de Detectar duplicados
"Zonas de no desplazamiento" configurables
Ahora los usuarios pueden definir «zonas de no desplazamiento» en la hoja dibujando geometrías y marcándolas en consecuencia. Esta función impide el movimiento de la herramienta a través de estas áreas restringidas. Durante la generación de resultados, EnRoute desviará automáticamente cualquier movimiento que de otro modo pasaría a través de estas zonas.

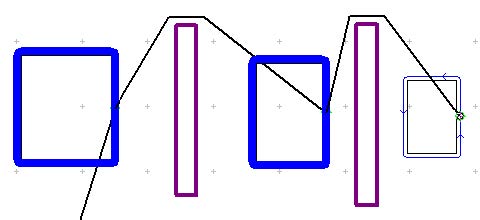

Vista previa de trayectorias de herramientas con zonas de no desplazamiento establecidas y activadas
Mejoras en el instalador de EnRoute
El instalador de EnRoute se ha mejorado para conservar las configuraciones de los usuarios durante las actualizaciones. Si los usuarios sobrescriben una instalación existente, sus archivos de instalación y configuración permanecerán intactos, lo que garantiza una experiencia de actualización perfecta.

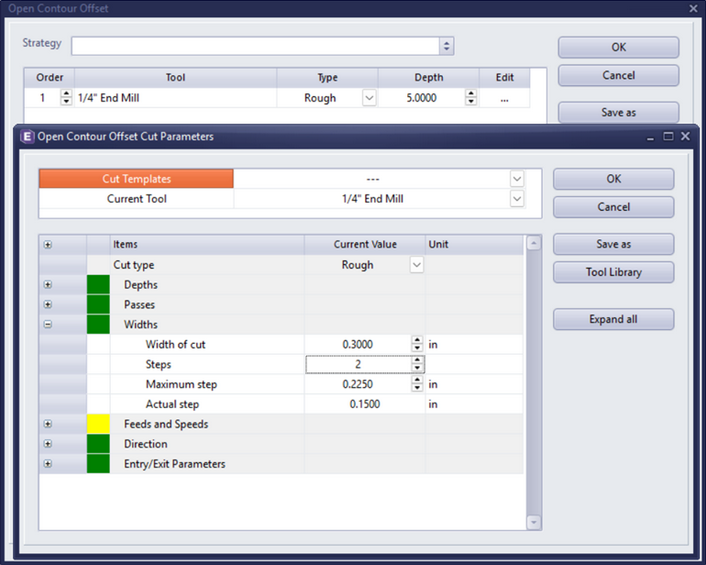

Mejora de la trayectoria de compensación abierta: restar el radio de la herramienta del inicio y el final
Al aplicar la trayectoria de compensación abierta de la herramienta, los usuarios ahora pueden optar por restar el radio de la herramienta al inicio y al final de la trayectoria. Esto garantiza que la longitud de corte resultante coincida con la longitud exacta de la geometría mostrada en pantalla.

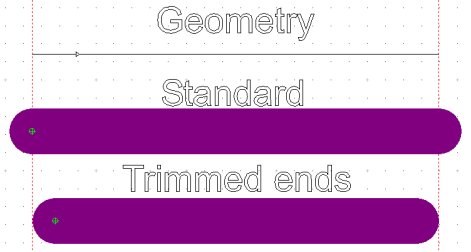

Visualización de la misma trayectoria con o sin extremos recortados habilitados
Trayectoria de la herramienta sin elevación con entrada de línea 3D
La función de trayectoria de herramienta sin elevación se ha mejorado para admitir escenarios en los que se establece una entrada de línea 3D. Esta función funcionará a la perfección siempre que el ángulo de entrada se establezca en 0.
Elevación estándar:
La herramienta se eleva entre cada pasada.
Sin elevación con la opción Estándar:
El punto de inicio de la inmersión se moverá dinámicamente junto con la trayectoria de la herramienta entre pasadas.
Sin elevación con la opción Alinear:
La inmersión mantendrá las mismas coordenadas XY para cada pasada invirtiendo al punto de entrada original sin elevarse.
Importación de varios archivos simultáneamente
Ahora se pueden seleccionar varios archivos en la interfaz de usuario de importación. Además, en las preferencias de EnRoute, los usuarios pueden configurar cómo se gestionan las importaciones de varios archivos:
• Los archivos se pueden colocar automáticamente uno al lado del otro con un espacio definido.
• Los archivos se pueden colocar visualmente con el botón izquierdo del ratón para un posicionamiento preciso.

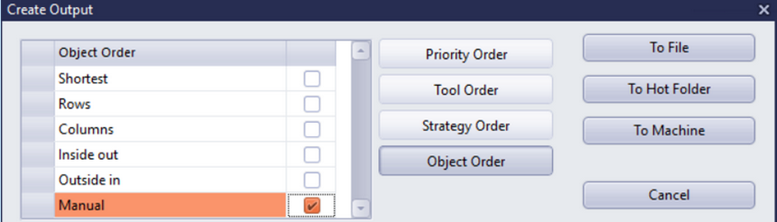

Ordenación de subrutas en la salida
Se ha añadido una nueva opción para ordenar subrutas a la ventana de salida de G1. Esto permite a los usuarios dividir los grupos de trayectorias de herramientas y organizarlos antes de continuar con el proceso de ordenación, lo que permite una gestión más eficiente de la salida.
Opción de copia de seguridad
Los usuarios ahora pueden crear copias de seguridad a través del menú de ayuda.

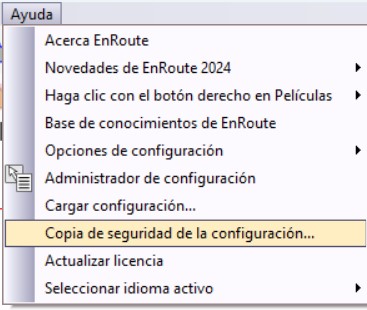

Nueva opción de copia de seguridad disponible en el menú Ayuda
Por defecto, la copia de seguridad se guardará en la carpeta ProgramData del controlador C.

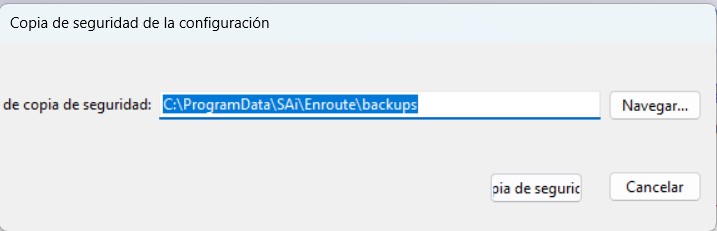

Seleccione la ubicación de la copia de seguridad a través de la configuración

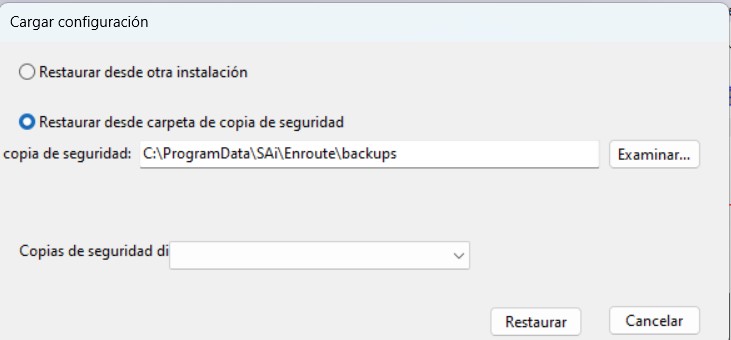

La carga de una copia de seguridad se puede realizar a través de la opción de configuración de carga.
Se pueden mantener varias copias de seguridad y utilizarlas para restaurar el software a un estado anterior
Versión de lanzamiento: Compilación 2500101

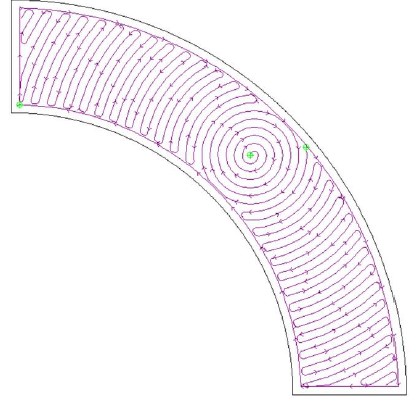

Fresado progresivo
La nueva opción de trayectoria de herramienta, Fresado progresivo, se centra en mantener una carga constante de la herramienta durante todo el proceso de mecanizado. Esto se consigue haciendo que la trayectoria de la herramienta vuelva sobre sí misma y avance en un movimiento elíptico.

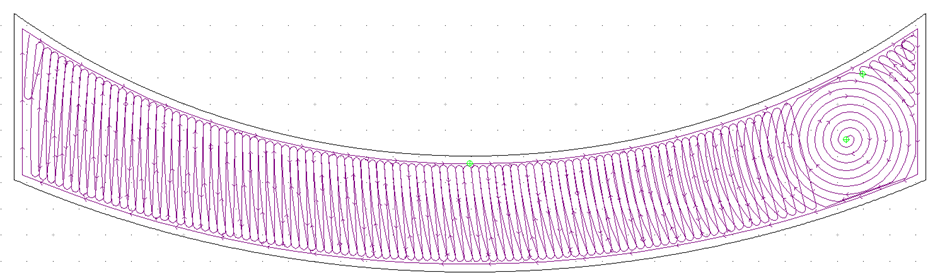

Vista previa de la trayectoria de la herramienta de fresado progresivo
Los usuarios pueden elegir uno o varios puntos de inicio, dependiendo del tamaño y la forma de la geometría. Imponer un enfoque sobre otro puede mejorar la eficiencia.
Opción de punto de inicio único a la izquierda, frente a múltiples a la derecha

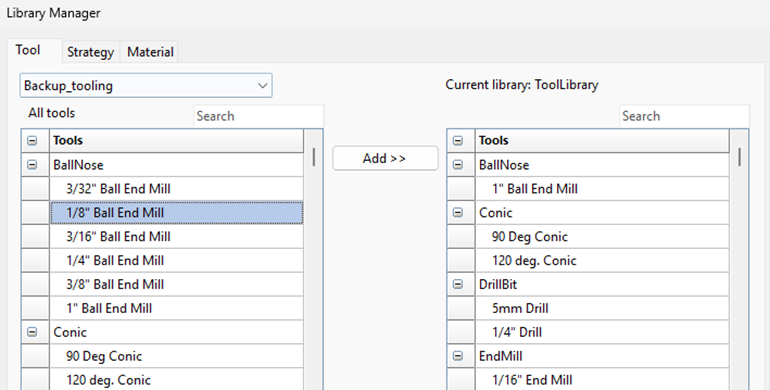

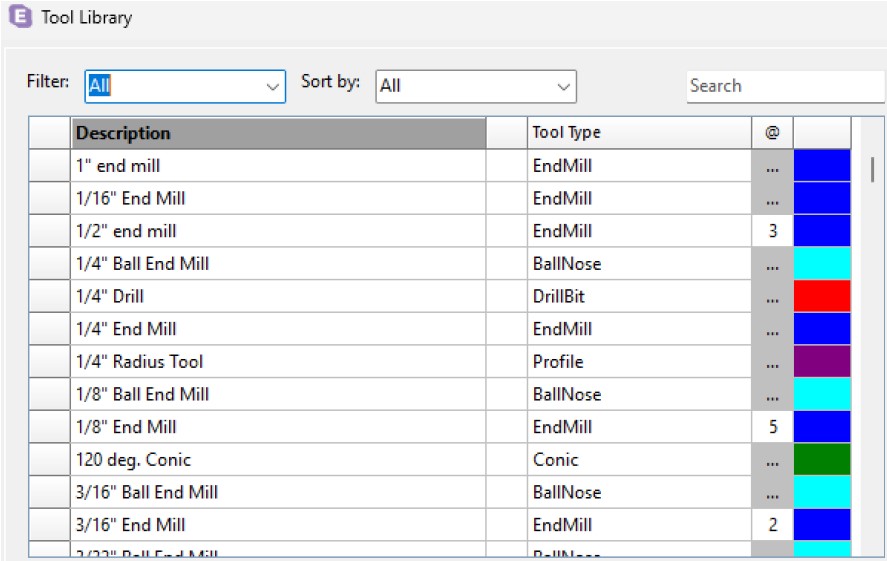

Cuadro de búsqueda de herramientas para el gestor de bibliotecas
Se ha añadido un cuadro de búsqueda a cada columna de herramientas, en el gestor de bibliotecas, para facilitar y hacer más eficiente la gestión de las herramientas. Vista previa del gestor de bibliotecas con cuadros de búsqueda encima de cada cuadro de lista

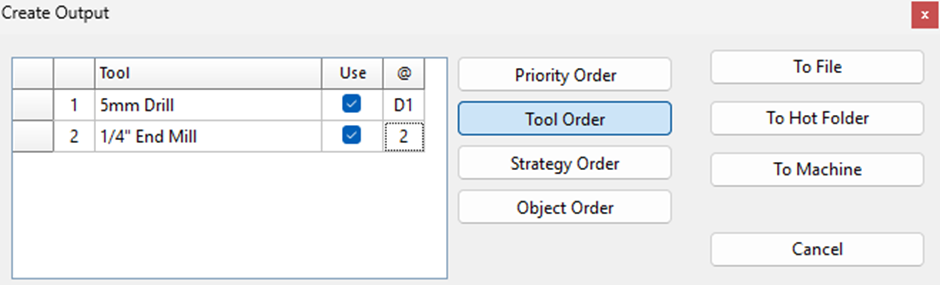

La sección de orden de herramientas de la ventana de salida ahora también muestra las posiciones de las brocas
La sección Orden de herramientas de la ventana de salida ahora también muestra las posiciones de las brocas cuando se habilita un banco de brocas para el posprocesador.
Vista previa de la posición del taladro en la pestaña de orden de herramientas (salida G1)
En consonancia con el comportamiento del cambiador de herramientas, al hacer clic en el cuadro de posición del taladro se abre el menú Banco de taladros.
Versión de lanzamiento: Compilación 2500136
Nuevo tipo de herramienta de biselado
Se ha añadido un nuevo tipo de herramienta de biselado a los siguientes algoritmos de trazado de herramientas:
- Ahueco (isla, relleno, etc.)
- Roscado
- Desplazamientos de enrutamiento

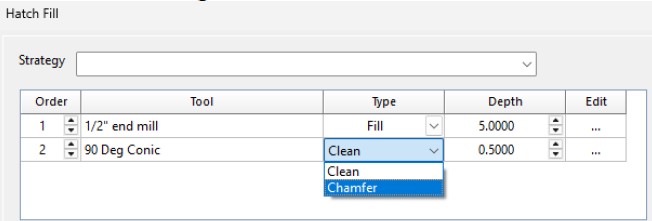

Selección del tipo de biselado en la configuración de la herramienta de relleno de relleno
Con las herramientas cónicas, los usuarios ahora pueden eliminar fácilmente los bordes afilados o añadir un chaflán más grande seleccionando este nuevo tipo de herramienta.
Detalles clave:
- Se deben establecer profundidades mínimas para conseguir anchuras de chaflán específicas.
- La profundidad se puede aumentar por encima del mínimo para evitar cortar con la punta de la herramienta y, en su lugar, enganchar el borde del material con el lado de la broca.
Ajuste de la anchura del chaflán en los parámetros de corte de relleno
También se pueden seleccionar herramientas de punta esférica para eliminar rebabas y obtener resultados más lisos, así como para evitar la necesidad de un procesamiento adicional.
Velocidad de avance de la pasada final para el corte de puentes
La velocidad de avance de la pasada final ahora también se aplica a la opción de corte automático de puentes.
- Esta velocidad de avance determina la rapidez con la que se fresan los puentes al final del trabajo.
- Si no se especifica una velocidad de avance final, el sistema volverá a la velocidad de avance predeterminada.
Haga clic y arrastre para importar archivos
Ahora los usuarios pueden importar archivos (legibles) simplemente haciendo clic y arrastrándolos a la interfaz.
Cambiador de herramientas accesible desde la biblioteca de herramientas
Ahora los usuarios pueden acceder directamente al cambiador de herramientas desde el menú de la biblioteca de herramientas (F5).
Versión de lanzamiento: Compilación 2500162
-

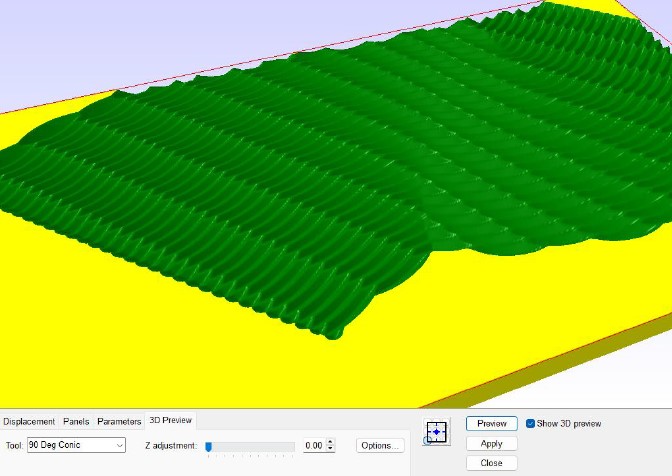

Vista previa rápida de texturas
Hemos incorporado la opción de vista previa en la función de textura rápida, por lo que los usuarios ya no necesitan generar primero las geometrías, aplicar las trayectorias de la herramienta e iniciar el renderizado 3D.

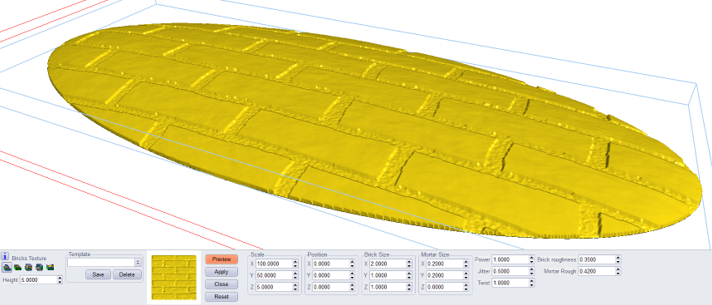

.Vista previa en 3D desde la función de textura rápida
En la pestaña de vista previa en 3D, los usuarios pueden seleccionar qué herramienta utilizar para la vista previa y utilizar el control deslizante de ajuste Z para hundir aún más la textura rápida en el material.
El botón de opciones muestra las opciones de renderizado.

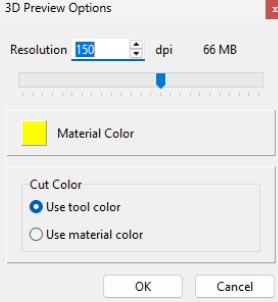

Opciones de renderizado de la vista previa en 3D
Refinamiento progresivo del fresado

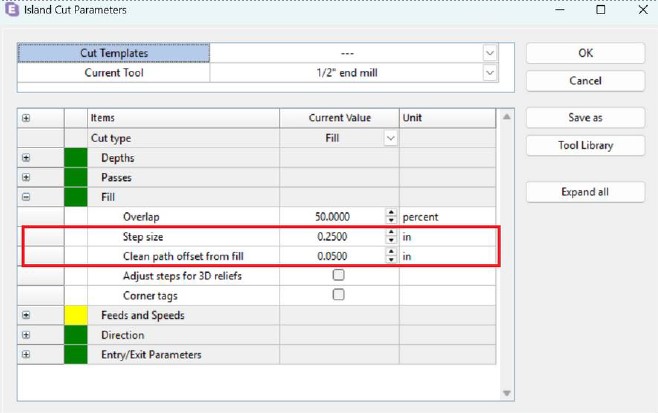

Parámetros añadidos:
Tamaño del paso permite introducir un valor de distancia por paso. La superposición se define entonces por el tamaño del paso (y viceversa)
Desplazamiento de la trayectoria limpia desde el relleno permite al usuario controlar la cantidad de material que se elimina con la parte de limpieza de esta trayectoria de la herramienta. Al aumentar esta variable, la parte de «relleno» se empuja hacia dentro, dejando más material para que lo elimine la pasada de limpieza.
La casilla de verificación Bidireccional elimina las restricciones direccionales de la variable direccional de la trayectoria de la herramienta. En lugar de avanzar mientras se repite sobre sí misma, ahora se desplazará hacia adelante y hacia atrás entre cada paso.

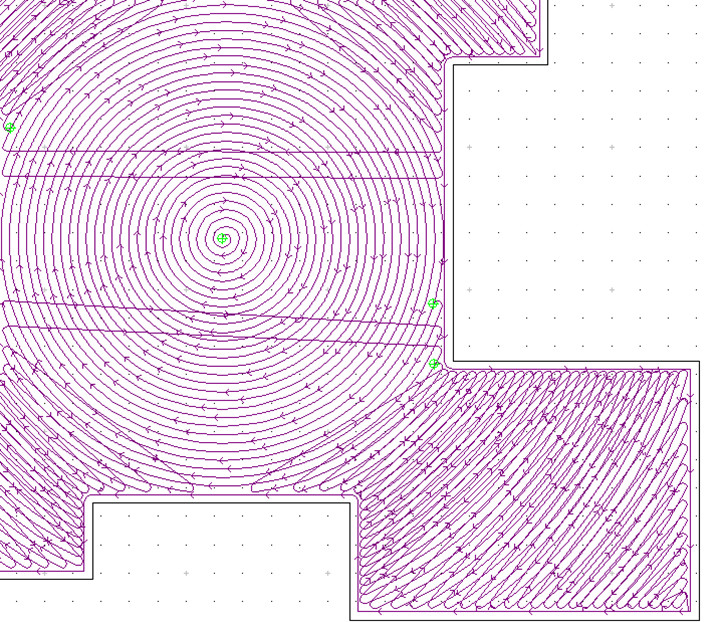

Fresado progresivo con avance bidireccional
Configuración de la ubicación preferida del puente
Los usuarios ahora tienen la opción de establecer la ubicación preferida para los puentes de manera similar a la disponible para la entrada/salida

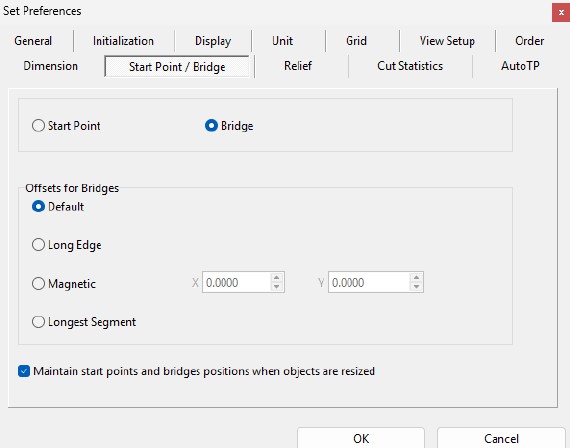

Opciones de preferencias para los puntos de inicio de los puentes

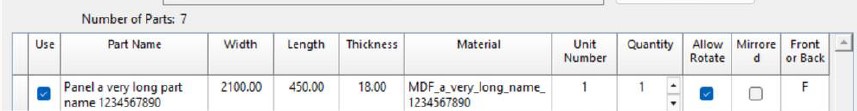

Actualización de la interfaz de usuario para la columna «Nombre de la pieza» de la pestaña «Piezas»
Ahora la columna se adapta a los nombres de piezas largos ajustando el texto.
Nombre de la pieza ajustando el texto para adaptarse a nombres de piezas largos
Los usuarios también pueden ajustar manualmente el ancho de la columna.
-
Actualización de la aplicación de etiquetas
- Creador de etiquetas: Ahora los usuarios pueden seleccionar varios archivos de etiquetas para enviarlos secuencialmente a la impresora de etiquetas.

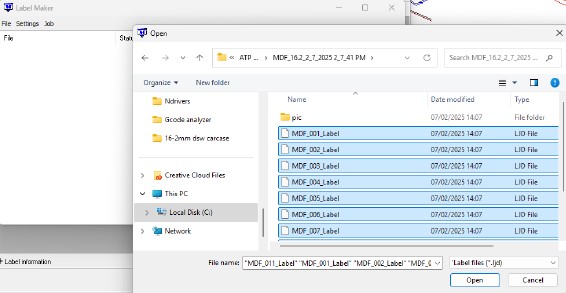

Selección múltiple de archivos de etiquetas en LabelMaker
- LabelPrinter: Ahora los usuarios pueden enviar etiquetas de varios archivos de etiquetas para imprimirlas simultáneamente

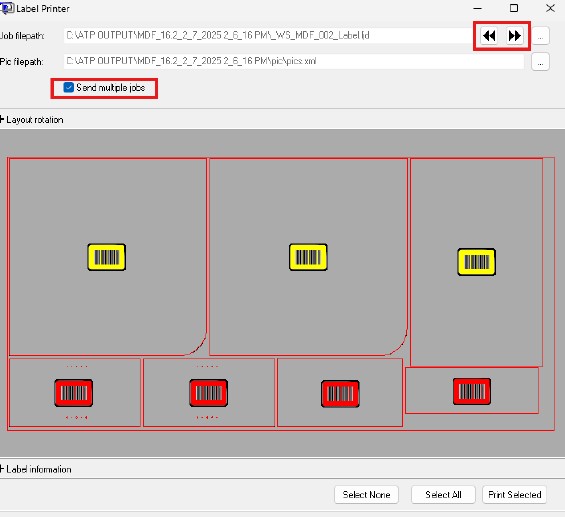

Capacidad de LabelPrinter para enviar varias etiquetas individuales de varios archivos de etiquetas
- Las aplicaciones de etiquetas ahora están limitadas a una sola instancia en lugar de abrir varias instancias.
Versión de lanzamiento: Compilación 2500191
-

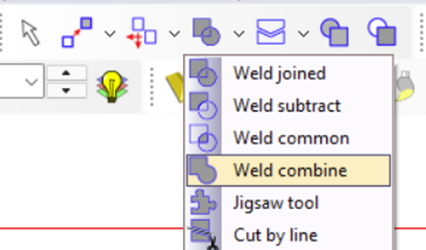

Combinación de soldaduras
Una nueva opción de soldadura permite a los usuarios combinar geometrías de forma más eficaz. Ahora respeta los grupos de geometría, conservando la contención y la lógica de los orificios.

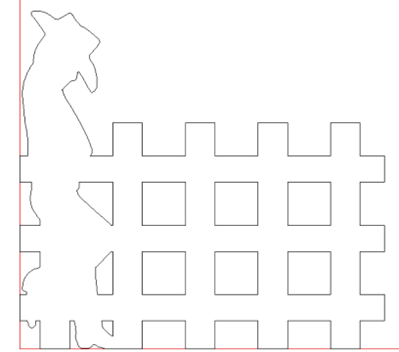

Contornos originales
Combinación de soldaduras frente a unión de soldaduras
-

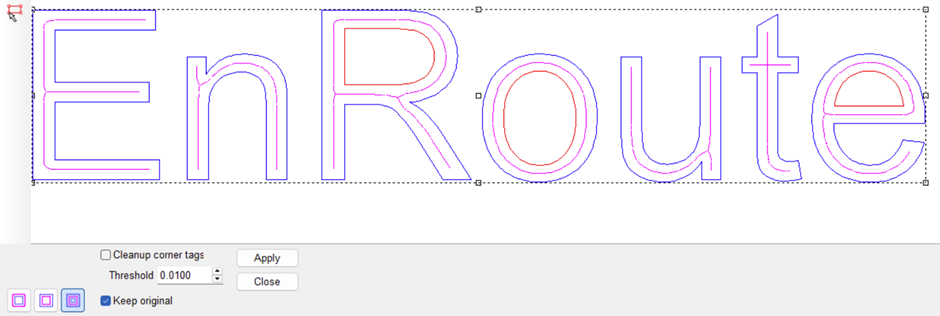

Geometría: generador de líneas centrales
En las opciones de desplazamiento, los usuarios ahora pueden generar líneas centrales para las geometrías seleccionadas.
Vista de la línea central que se está generando -
Cambiador de herramientas: filtrar la lista de herramientas
Ahora los usuarios pueden escribir directamente en una ranura del cambiador de herramientas para filtrar la lista desplegable, lo que agiliza y hace más eficiente la selección de herramientas.

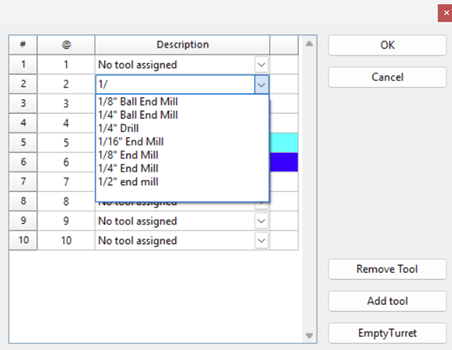

Filtrado de herramientas en la configuración del cambiador de herramientas -

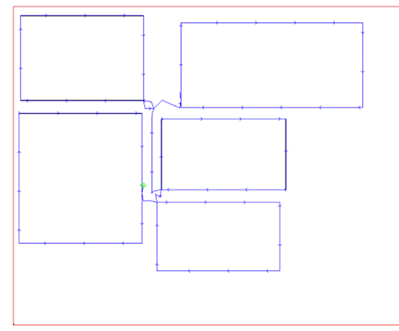

Mejora de la conexión en cadena
La conexión en cadena ahora admite trayectorias de herramientas más separadas entre sí. Además, la configuración de tolerancia se puede ajustar en las preferencias de EnRoute.
La conexión en cadena ahora admite más espacio entre objetos
-
Actualización de la impresora de etiquetas
Al hacer doble clic en una etiqueta en la aplicación Impresora de etiquetas, ahora se envía directamente a imprimir.
-
Error de licencia: opción Guardar antes de cerrar
El software ya no se cerrará inmediatamente cuando se produzca un error de licencia. Ahora los usuarios tendrán la oportunidad de guardar cualquier trabajo no guardado antes de salir.
-
Mejoras en el manejo de la trayectoria de la herramienta
Se ha optimizado la generación y edición de la trayectoria de la herramienta para un rendimiento más fluido y una mejor capacidad de respuesta.
Versión de lanzamiento: Compilación 2500219

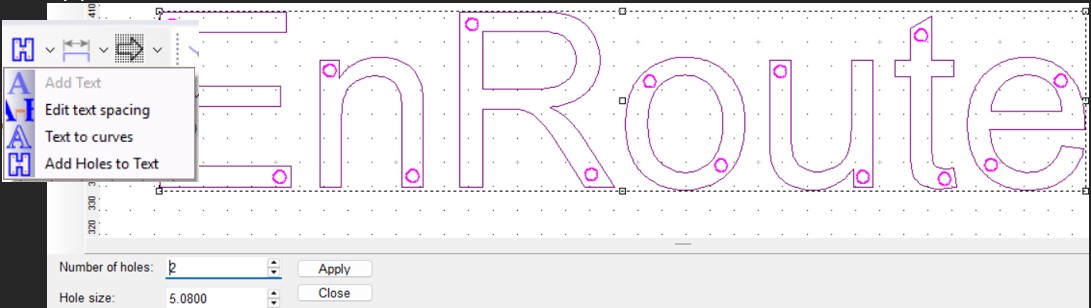

Añadir agujeros al texto automáticamente
Ahora los usuarios pueden añadir agujeros al texto automáticamente con la nueva función «Añadir agujeros al texto», lo que agiliza el proceso de diseño para señalización, enrutamiento y otras aplicaciones listas para cortar.
Función para añadir agujeros automáticamente
Mejora de la calidad del grabado en esquinas 3D
Para mejorar la calidad del grabado en esquinas 3D, los usuarios ahora pueden elegir entre utilizar la velocidad de penetración en lugar de la velocidad de avance, lo que permite un movimiento más suave y controlado en áreas detalladas.

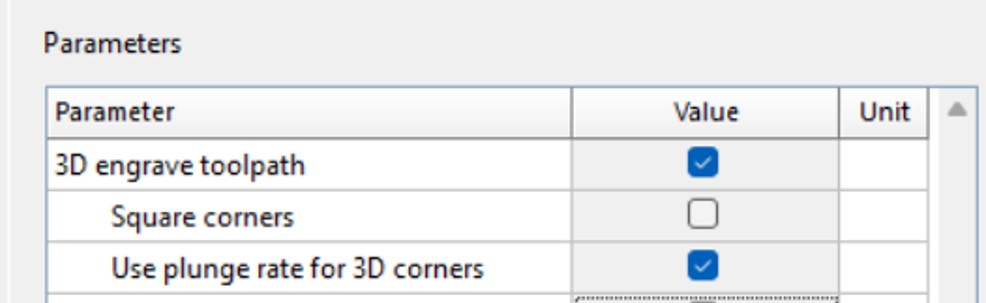

Nuevo botón «Usar velocidad de penetración»
Asistencia más sencilla con el generador de archivos de asistencia
El nuevo generador de archivos de asistencia ayuda a los usuarios a recopilar todos los archivos relevantes y empaquetarlos en un archivo ZIP cuando se ponen en contacto con el servicio de asistencia técnica. En función del tema seleccionado, se recopila automáticamente un conjunto estándar de archivos necesarios (es posible que sea necesario añadir otros manualmente), lo que garantiza una resolución de problemas eficiente y precisa.

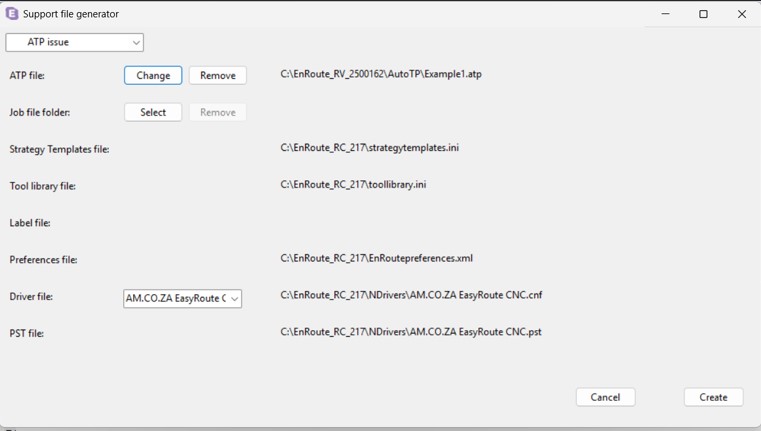

Generador de archivos de soporte

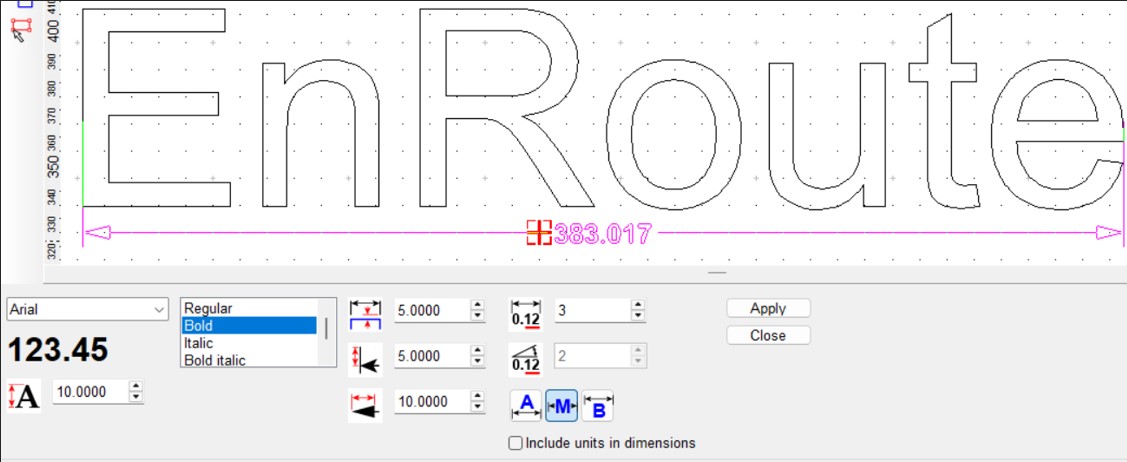

Configuración de dimensiones reubicada para facilitar el acceso
La configuración de dimensiones se ha reubicado del menú Preferencias al cuadro de diálogo de funciones, lo que facilita los ajustes rápidos y mejora el flujo de trabajo general.
Configuración de dimensiones dentro de un cuadro de diálogo de funciones

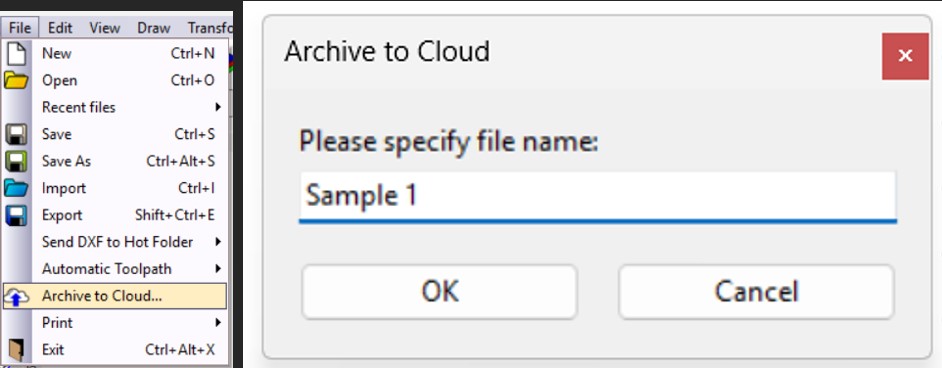

Archivar en la nube
Ahora los usuarios pueden archivar archivos directamente en su cuenta en la nube, lo que facilita la copia de seguridad, la organización y el acceso a los proyectos desde cualquier lugar.
Archivar en la nube
Copia de seguridad en la nube para la configuración
Los usuarios ahora pueden hacer una copia de seguridad de su configuración en la nube, lo que garantiza una fácil recuperación y coherencia entre dispositivos.

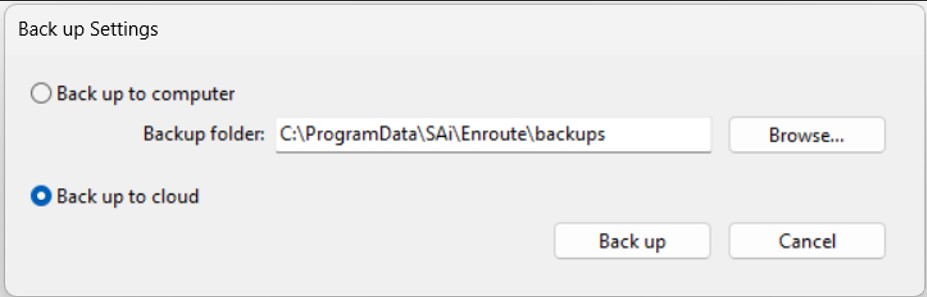

Cuadro de diálogo de copia de seguridad
Acceda a las opciones de trayectoria de herramienta/dimensión haciendo doble clic
Al hacer doble clic en una trayectoria de herramienta o dimensión, ahora se abre el menú de edición correspondiente.
Mejora en la gestión de importaciones
Los objetos importados ahora se abren como elementos agrupados, lo que facilita su selección, desplazamiento y colocación, agilizando el flujo de trabajo posterior a la importación.
Los objetos agrupados permanecen agrupados después de trazar la ruta de la herramienta
Al aplicar rutas de herramienta a objetos agrupados, estos permanecerán agrupados, lo que facilita la gestión, el desplazamiento y la edición de diseños con rutas de herramienta sin perder la estructura.
Versión de lanzamiento: Compilación 2500248
Las etiquetas permanecen disponibles después del proceso ATP
Cuando los trabajos se procesan con ATP, las etiquetas ahora permanecen vinculadas a las piezas con trayectoria de herramienta. Esto significa que si un usuario vuelve a anidar manualmente las piezas y vuelve a generar la salida utilizando G1, EnRoute regenerará las etiquetas para que coincidan con el código G actualizado. El resultado es que las etiquetas siempre se colocan correctamente, sin riesgo de discrepancias entre las piezas de la hoja y sus etiquetas.

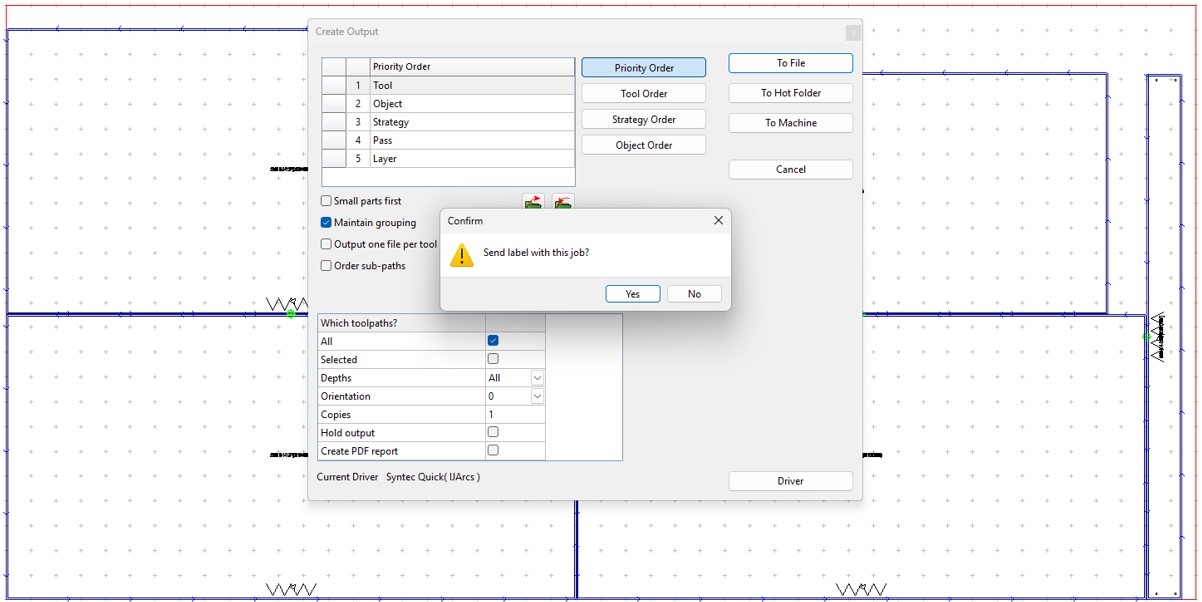

Al generar con G1 un archivo EnRoute generado por ATP que incluye información de etiquetas, los usuarios verán un mensaje preguntándoles si desean generar también las etiquetas. El vínculo entre las piezas y las etiquetas permanecerá activo hasta que se cierre EnRoute.
Mensaje de etiqueta al generar con G1

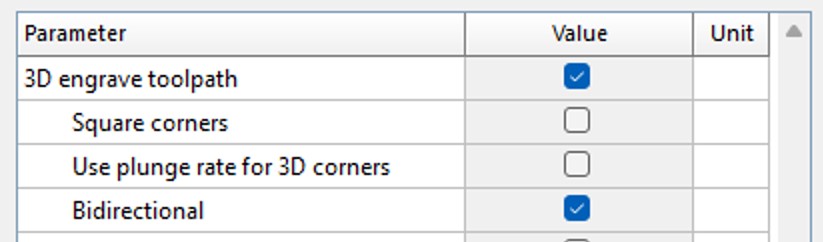

Opción de grabado para garantizar el corte bidireccional
Una nueva casilla de verificación permite a los usuarios aplicar un recorrido de herramienta bidireccional al grabar. Incluso cuando una sola pasada de la herramienta es suficiente para eliminar el material, la herramienta también cortará en la dirección opuesta. Esto garantiza una calidad de corte constante en ambos lados de la trayectoria grabada, lo que da como resultado bordes más lisos y un acabado más uniforme.
Casilla de verificación bidireccional en las opciones de grabado 3D
Sin y con aplicación bidireccional
Hacer clic con el botón derecho en la opción «Ver»
Además de hacer doble clic en el botón «Ver» para abrir la vista cuádruple, los usuarios ahora también pueden hacer clic con el botón derecho en el botón para cambiar rápidamente entre cualquier vista disponible.
Versión de lanzamiento: Compilación 2500300
- Trabajo multifacético
Ahora los usuarios pueden elegir el tipo de trabajo multifacético, además del tipo estándar y el tipo de doble cara.
Este nuevo tipo de trabajo permite un mecanizado más eficiente en sistemas equipados con herramientas agregadas o motores de fresado lateral.

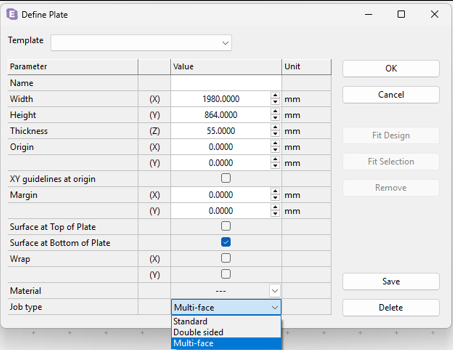

Definición de placa con tipo de trabajo añadido
Se han añadido vistas adicionales para facilitar el diseño y la creación de trayectorias de herramientas en cada lado del material.

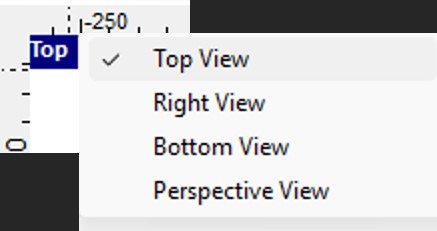

Selección de vista haciendo clic con el botón derecho del ratón en la vista activa
Ahora se admite plenamente el dibujo, la edición y la trayectoria de la herramienta en cada lado del material, junto con la mayoría de las demás funciones de EnRoute.

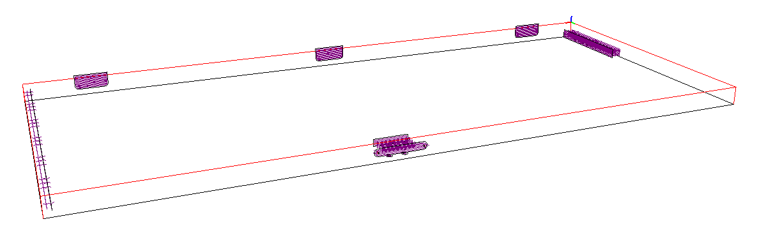

Vista en perspectiva del trabajo multifacético
Para el diseño y el posicionamiento, los usuarios pueden simplemente seleccionar un objeto y moverlo o copiarlo a otro lado. El objeto se reposicionará y reorientará automáticamente para que coincida con la cara seleccionada.

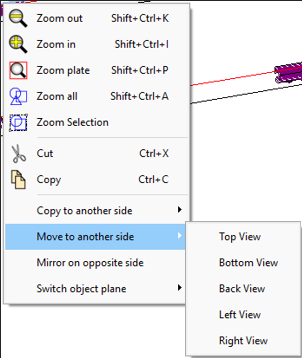

Menú contextual con Mover. Copiar y cambiar de plano.
Cuando se trabaja con geometrías importadas, es posible que los objetos ya estén en la posición correcta, pero que sea necesario asignarlos al lado adecuado. En tales casos, los usuarios pueden simplemente cambiar el plano, lo que asignará la geometría sin alterar su posición.
La configuración de los agregados es sencilla:
- Asigne herramientas a una ranura que coincida con la configuración del agregado.
- Introduzca las compensaciones si es necesario.
- Haga clic en Guardar para confirmar.

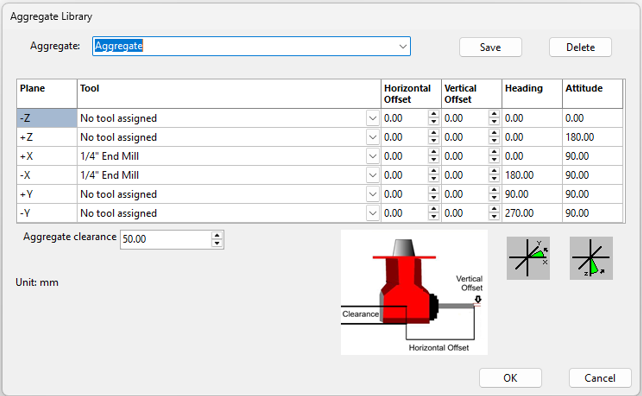

Menú de la biblioteca de agregados
Al generar un trabajo preparado, EnRoute ahora seleccionará automáticamente los agregados adecuados cuando estén disponibles.

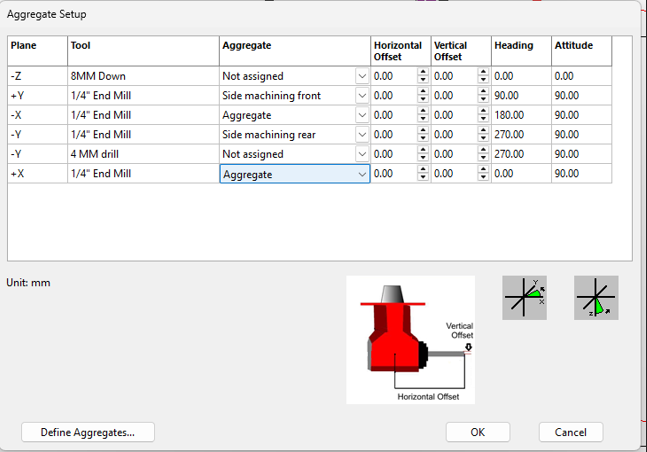

Ventana de configuración de agregados al crear la salida
Antes de generar la salida, como siempre, asegúrese de que las herramientas estén en la ubicación correcta en el cambiador de herramientas.

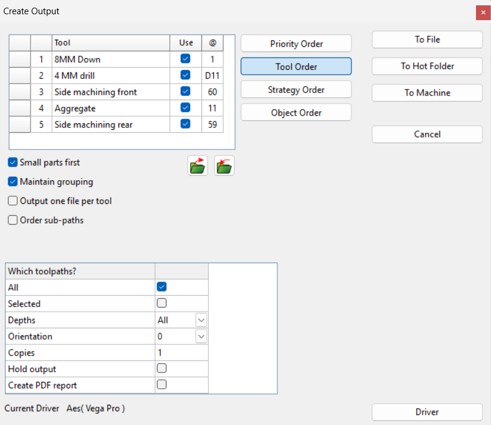

Ventana de salida, con el orden de las herramientas seleccionado y las posiciones mostradas
Tutorial
https://www.youtube.com/watch?v=7RRg0GWNtyw
Versión de lanzamiento: Compilación 2500325

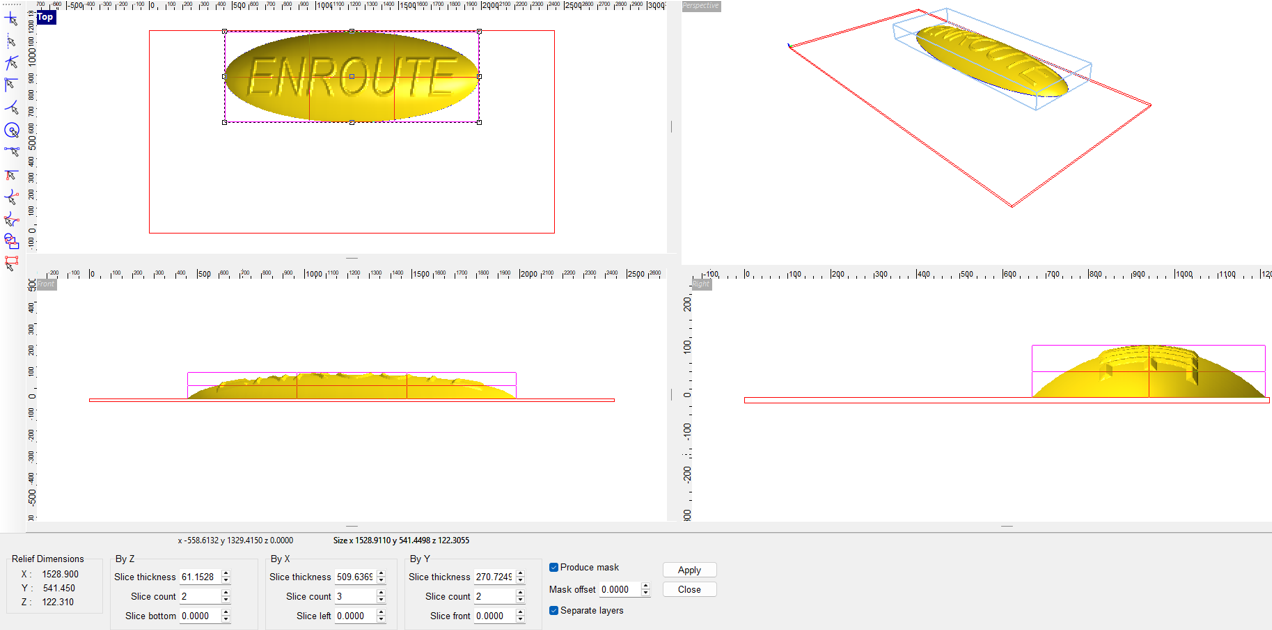

- Corte de relieve en los ejes X, Y y Z
Ahora puede cortar relieves a lo largo de cualquier eje principal: X, Y o Z. Esto le ofrece mucha más flexibilidad a la hora de preparar piezas 3D y agiliza los flujos de trabajo que dependen del seccionamiento.
Los nuevos ajustes del menú de corte de relieve permiten configurar cortes de X e Y.

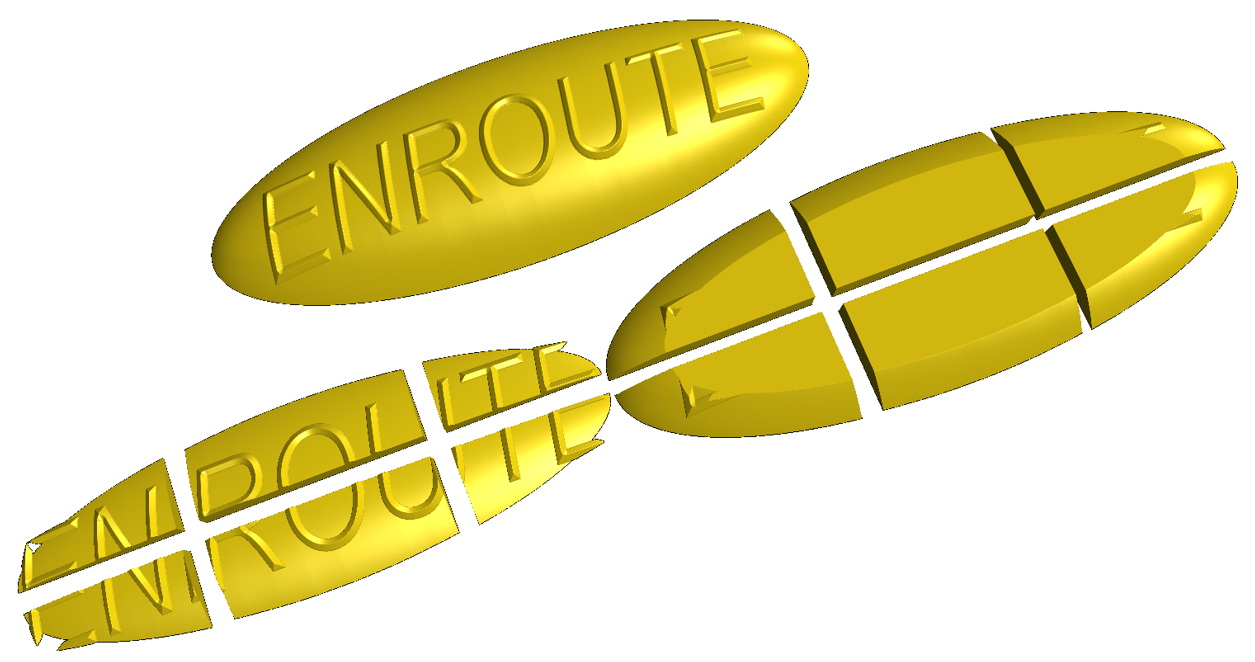

Resultado del corte al aplicar la función con los ajustes anteriores
-

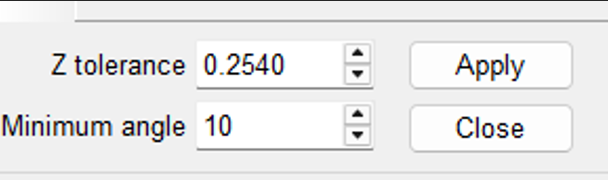

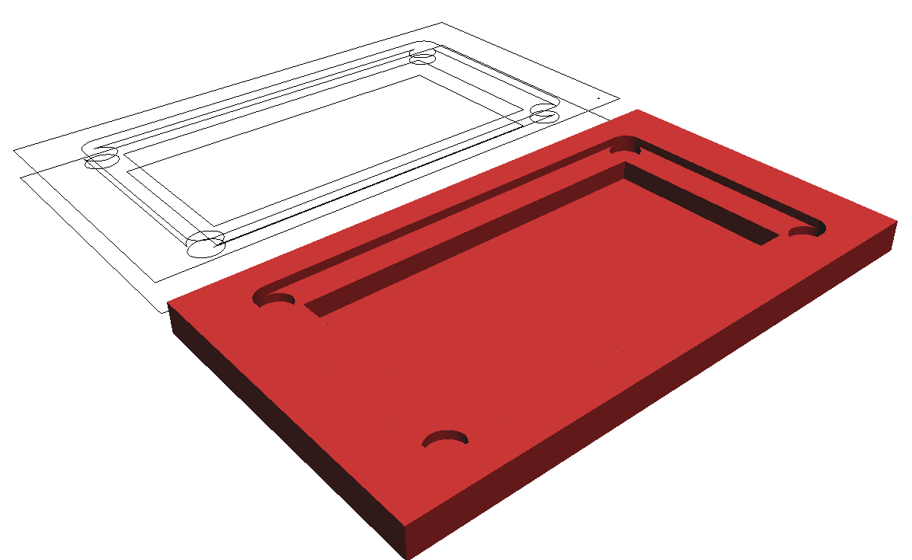

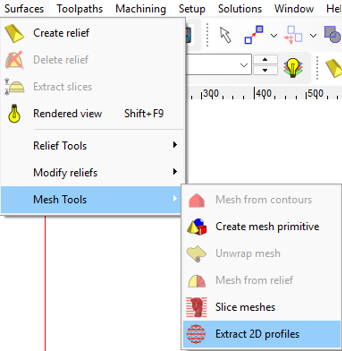

Extracción de perfiles 2D para archivos STL
EnRoute ahora extrae automáticamente líneas de características directamente de la geometría STL. Esto permite convertir mallas 3D en perfiles limpios y utilizables al instante, eliminando un importante cuello de botella en la creación de trayectorias de herramientas posteriores. Cada vez que cambia una sección transversal, EnRoute identifica y genera el perfil correspondiente, lo que le proporciona una geometría precisa y lista para usar sin necesidad de limpieza manual.

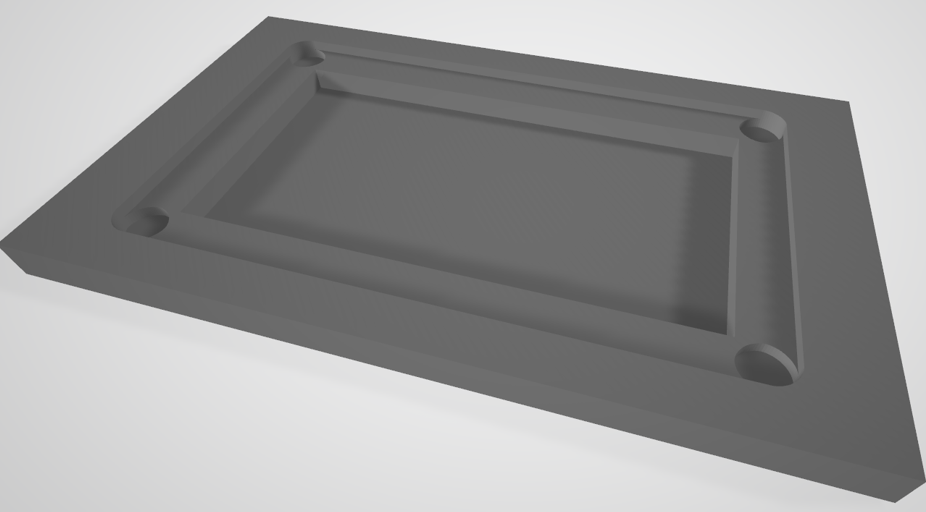

Un ejemplo de STL en el que se pueden mecanizar secciones utilizando trayectorias de herramienta +-2D.
Los perfiles se generan en las profundidades correspondientes donde ha cambiado la sección transversal.

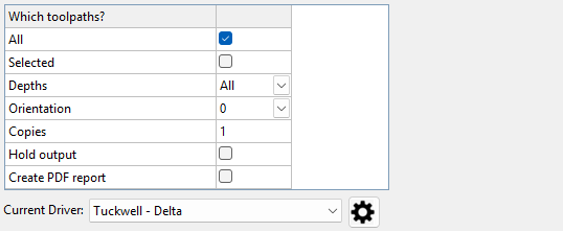

- Selección simplificada del posprocesador
- Cambiar de posprocesador es ahora tan sencillo como elegir en una lista desplegable durante la salida. Ya no es necesario buscar en los menús: solo hay que seleccionar, confirmar y generar el código.
Menú desplegable con la ventana de salida
- Anidamiento de piezas pequeñas
Ahora las piezas pequeñas se pueden anidar automáticamente hacia el centro de la hoja, donde la sujeción al vacío es más fuerte. Esto reduce el riesgo de que las piezas pequeñas se desplacen durante el mecanizado.
- Postprocesador guardado en archivos ATP
Su configuración ATP ahora recuerda qué postprocesador utiliza. Cuando vuelve a abrir un archivo ATP, se carga automáticamente el postprocesador correcto, lo que garantiza una salida coherente en todos los dispositivos y sesiones.
- Mejora del comportamiento de selección
Al hacer clic accidentalmente en un espacio vacío ya no se borra una selección compleja. Ahora puede hacer clic con la tecla Ctrl para deseleccionar elementos sin perder su selección accidentalmente.
- Agrupación automática solo cuando es necesario
EnRoute ahora agrupa automáticamente los contornos solo cuando se importan varios archivos. Las importaciones individuales permanecen intactas, lo que le ofrece un mayor control sobre la organización de la geometría.
Versión de lanzamiento: Compilación 2600014

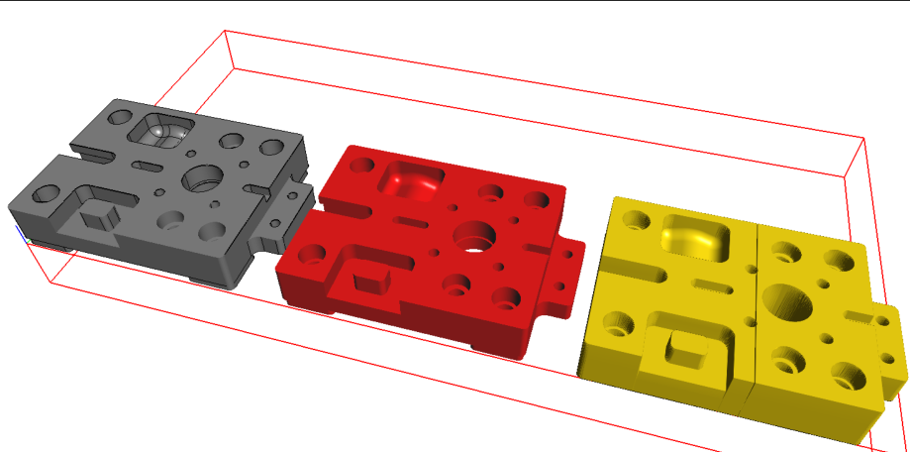

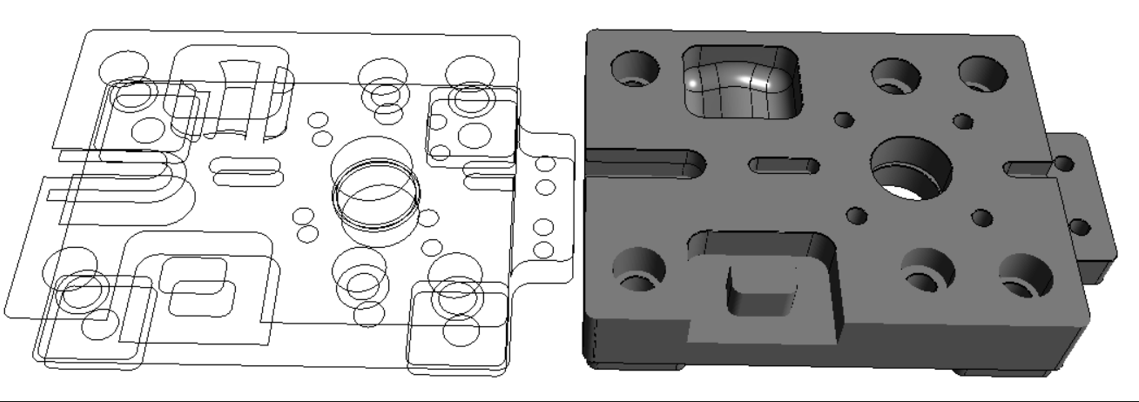

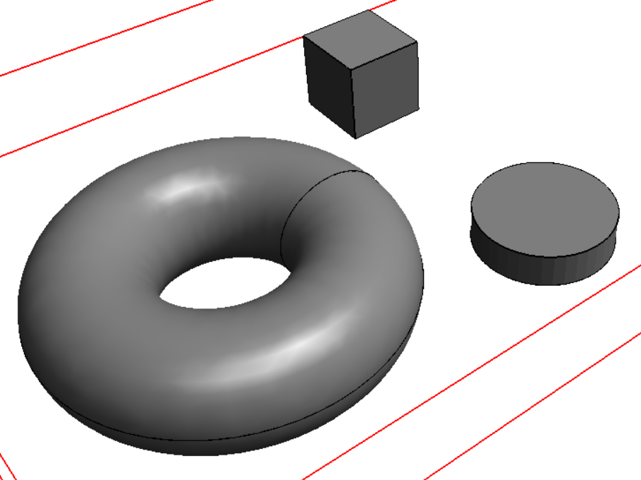

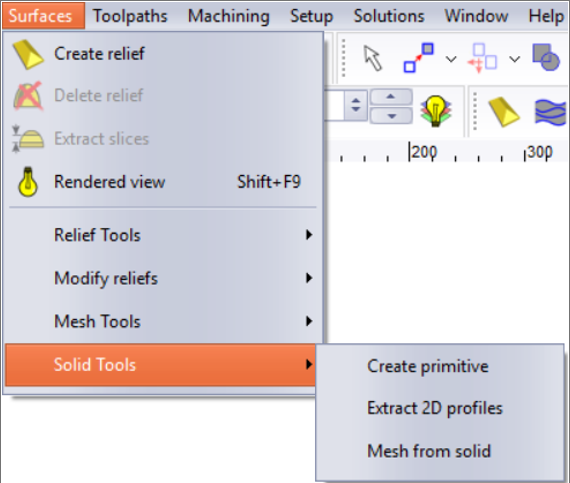

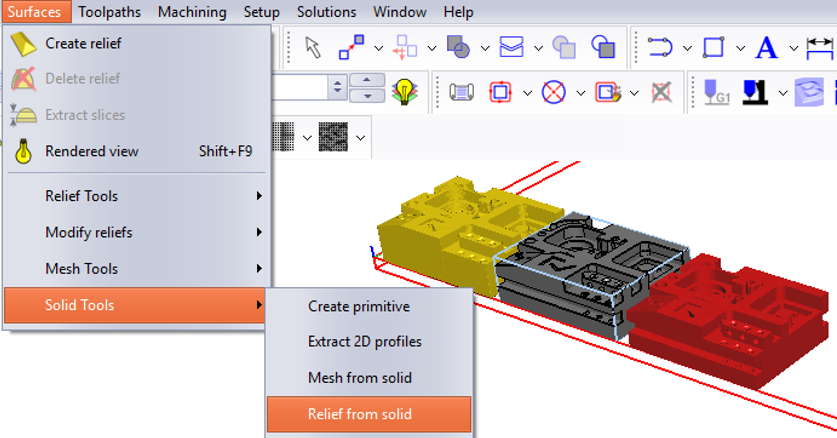

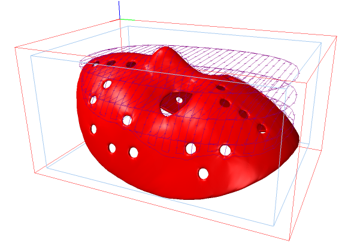

- Novedad: compatibilidad con objetos sólidos 3D EnRoute ahora es compatible con objetos sólidos 3D reales.
Los usuarios pueden:
- Crear primitivas sólidas directamente en EnRoute
- Importar modelos sólidos a través de archivos STEP (.stp / .step)
- Extraer perfiles 2D de objetos sólidos
- Convertir objetos sólidos en mallas y relieves
Los objetos sólidos pueden:
- Guardarse en archivos de proyecto de EnRoute
- Exportarse como archivos STEP o STL para flujos de trabajo posteriores
Esto permite flujos de trabajo 3D más avanzados y una mejor interoperabilidad con los sistemas CAD.
Herramientas sólidas dentro del menú de superficie
Objetos primitivos dentro de EnRoute
Extracción de perfiles de un objeto sólido
Objeto sólido importado convertido en una malla y un relieve
- Salida de arco mejorada con soporte para el eje Z La salida de arco ahora puede incluir cambios en el valor Z.
Algunos controladores de máquinas tienen problemas cuando las entradas de arco se segmentan automáticamente en movimientos lineales. Ahora los usuarios pueden elegir salir estos movimientos de entrada como arcos verdaderos, lo que mejora la compatibilidad y la calidad del movimiento en los controladores compatibles.
- Nuevo idioma: chino simplificado EnRoute ahora está disponible en chino simplificado, lo que amplía la accesibilidad para los usuarios de habla china.
