Actualizaciones de funcionalidad
EnRoute Hub:
Esta versión presenta el EnRoute Hub, un panel centralizado para gestionar trayectorias de herramienta y objetos de diseño dentro de EnRoute. Consolida la información clave del flujo de trabajo en una única interfaz, mejorando la visibilidad y el acceso en todo el proyecto.
El Hub se puede activar o desactivar a través del menú Ver.

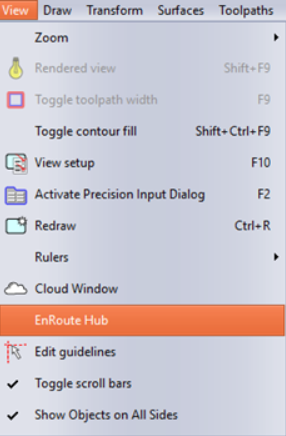

Activación del EnRoute Hub en el menú «Ver»

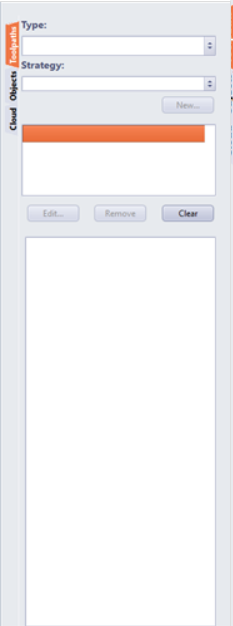

Página «Trayectorias de herramienta»
La página «Trayectorias de herramienta» ofrece una visión general específica y una interfaz de edición rápida para los datos relacionados con las trayectorias de herramienta.
Los usuarios pueden seleccionar un tipo de trayectoria de herramienta, elegir una estrategia existente o crear una trayectoria de herramienta desde cero.

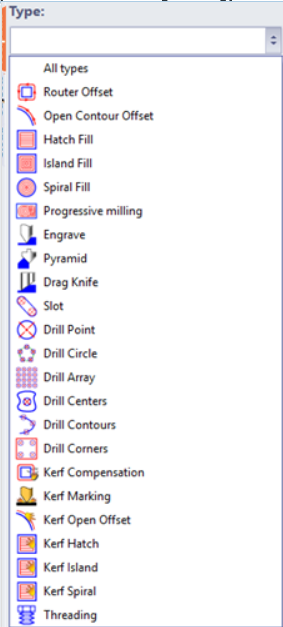

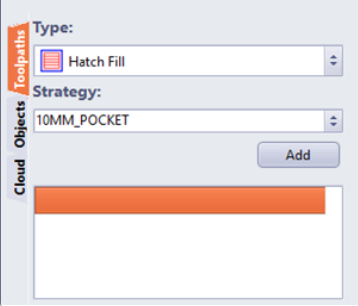

Página «Trayectorias de la herramienta» Selección de tipo Tipo Selección de estrategia
Cuando se selecciona un objeto con trayectoria de herramienta, sus parámetros principales se muestran en el panel. Los usuarios pueden ajustar rápidamente ajustes clave como las profundidades y otros parámetros específicos de la trayectoria de herramienta, y también tienen acceso rápido a los parámetros de corte de cada herramienta.

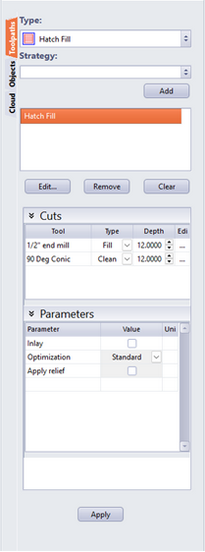

Parámetros de la trayectoria de herramienta seleccionada mostrados en la página de trayectorias de herramienta
Página «Objetos»
La página «Objetos» ofrece una vista estructurada de todos los elementos de diseño del archivo. Muestra todos los objetos del archivo, incluidas las capas, las hojas, las trayectorias de herramienta y los grupos
Refleja las selecciones actuales realizadas en el área de dibujo y también se puede utilizar para crear nuevas selecciones

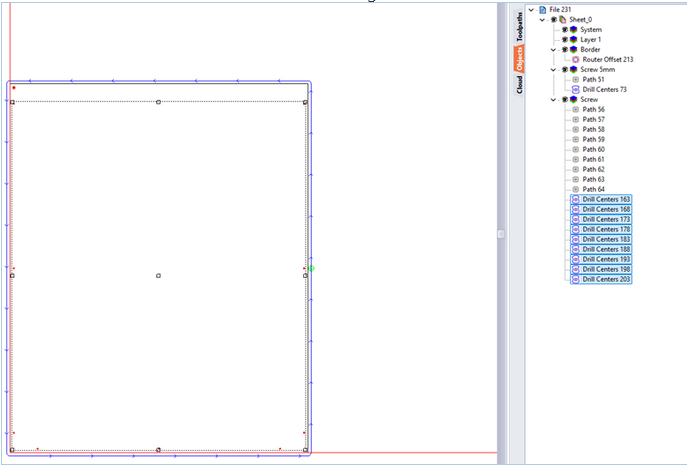

Selección reflejada en la página «Objetos»
Incluye un menú contextual para crear, editar y eliminar trayectorias de herramienta directamente desde la vista de lista

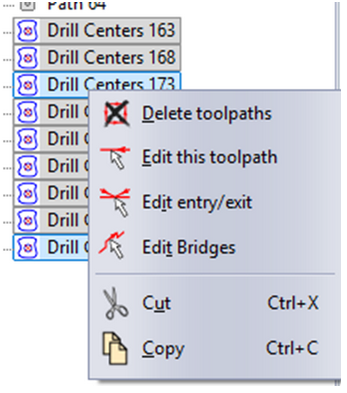

Menú contextual en la página «Objetos»
La capa del sistema muestra los grupos cuando están presentes en el archivo. Al utilizar el módulo de trayectorias automáticas, los elementos agrupados heredarán el nombre de la pieza como etiqueta del grupo.

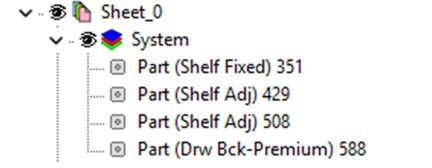

Capa del sistema de la página «Objetos»
Los elementos se pueden arrastrar y soltar entre capas y hojas para una organización rápida
Página «Nube»
La página «Nube» cuenta ahora con una pestaña dentro de EnRoute Hub.

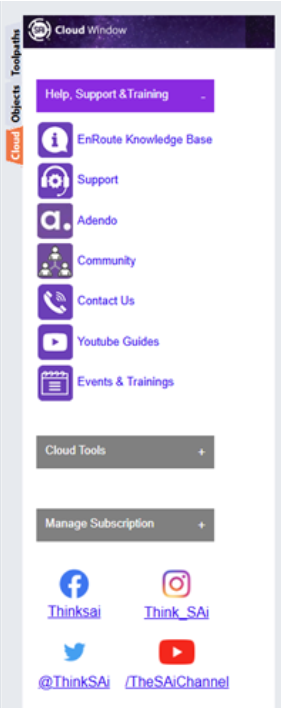

Página «Nube» dentro del Hub
Mejoras en el orden manual:
El orden manual se ha ampliado para permitir un control más detallado por capa.
- Los usuarios ahora pueden definir un orden manual independiente para cada capa, en lugar de depender de un único sistema de orden global.
- Para controlar totalmente la secuencia de salida, la prioridad de orden debe establecerse de la siguiente manera:
- Priorizar capas
- Luego, objetos
Por ejemplo:

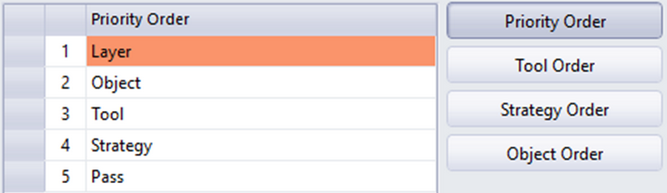

Ejemplo de priorización para el orden manual por capa
Errores corregidos
- Se ha corregido el problema por el que los desplazamientos automáticos de taladrado asumían incorrectamente una disposición específica de los bancos de taladrado
- Se ha corregido el problema por el que la función «Grabado 3D a relieve» no se aplicaba correctamente al relieve
- Se ha corregido el problema por el que aparecía una pantalla negra tras abrir la vista cuádruple tras la creación del relieve
- Se ha corregido el problema por el que los elementos de entrada/salida y los puentes no aparecían en las vistas en perspectiva y laterales
- Se han corregido problemas de redibujado de las líneas guía
- Se ha corregido que el texto de la herramienta de medición apareciera demasiado pequeño
- Se ha corregido que las herramientas «Superficie» y «Chaflán» no resaltaran los contornos seleccionados
- Se ha corregido que «Modificar relieve» no actualizara el área de efecto ni la vista previa
- Se ha corregido que la creación de mallas poligonales no se mostrara correctamente
