Trazado de líneas centrales

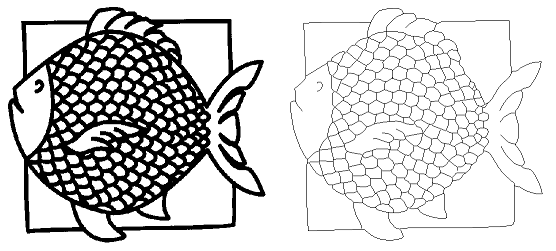

La herramienta Trazado de línea central traza una sola línea en el centro de cada parte de un mapa de bits, e incluye una opción para delinear cualquier área que sea más ancha que un ancho especificado. Esta herramienta es útil para producir patrones de neón y trazados de enrutamiento y grabado.

Sólo se pueden trazar mapas de bits en blanco y negro con el trazado de líneas centrales. Si su mapa de bits es en blanco y negro y todavía no puede utilizar esta herramienta, seleccione el mapa de bits y convierta el modo de color del objeto yendo al menú Mapa de bits > Modo de color > Blanco y negro.




En la pestaña Línea central de DesignCentral, ajuste los siguientes parámetros:


Para la explicación de la pestaña Autotrace, consulte Autotrace.

Pasos Especifica el tamaño mínimo a delinear.
Cerrar trayectorias Cuando se selecciona, crea una forma cerrada independiente en cada área completamente cerrada.
Contornear objetos grandes Cuando se selecciona, traza objetos grandes con un contorno en lugar de una línea central.
mceclip4.png  Especifica el color de los objetos vectoriales resultantes.
  • En la barra de herramientas principal, seleccione la herramienta Trazado de líneas centrales.

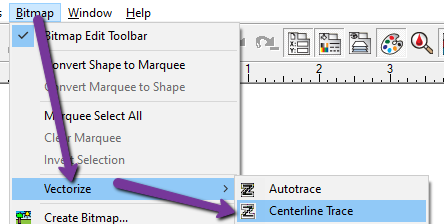

  • En el menú Mapa de bits, vaya a Vectorizar > Trazado de línea centra
    mceclip1.png        mceclip0.png
  • Ajuste los parámetros de trazado en las pestañas DesignCentral - Centerline y Autotrace.
  • Para trazar todo el mapa de bits o partes del mismo
    • Haga clic en el mapa de bits para trazar un objeto.
    • Haga clic y arrastre el cursor para crear un cuadro delimitador rectangular. (Mantenga pulsada la tecla Mayús para crear un cuadro delimitador cuadrado). Rodee los objetos del mapa de bits que desee trazar.
    • Mantenga pulsada la tecla Ctrl y haga clic para trazar todo el mapa de bits.
