Rotar, cizallar y reflejar objetos

Girar, Cizallar y Reflejar son algunos de los controles más fundamentales para manipular objetos. Estas opciones están casi siempre disponibles al controlar objetos en la segunda pestaña de DesignCentral.

El cizallamiento consiste en mover sólo un lado de la imagen, dejando inmóvil el opuesto; esto produce un efecto de estiramiento o inclinación de la imagen.

Puede acceder rápidamente a estas herramientas haciendo doble clic en el objeto deseado.

Rotación, cizallamiento y duplicación con DesignCentral

  • Selecciona los objetos.
  • Seleccione la Segunda pestaña en DesignCentral.
  • Como alternativa, en el menú Organizar, seleccione Girar
    • (o pulse Ctrl+R en el teclado).
  • En DesignCentral, ajuste los siguientes parámetros:
ArrangeRotate.png Cambia el ángulo de rotación de los objetos seleccionados.
ArrangeShear.png Cambia el ángulo de cizalladura de los objetos seleccionados.
ArrangeRotateDegrees.png Gira los objetos seleccionados 90 grados en sentido antihorario y horario.
ArrangeMirror.png Refleja los objetos seleccionados horizontal y verticalmente.
Conservar original Conserva una copia de los objetos originales después de rotarlos o reflejarlos.
ArrangeRotateOrigin.png Establece el punto de referencia estacionario a partir del cual se realizan los ajustes anteriores.
  • Haga clic en Aplicar

La rotación también puede realizarse utilizando DesignCentral, pero algunas de las opciones anteriores pueden no estar disponibles.

Girar y cizallar arrastrando puntos de control

  • Selecciona los objetos.
  • Haga clic en la pestaña Girar de DesignCentral.

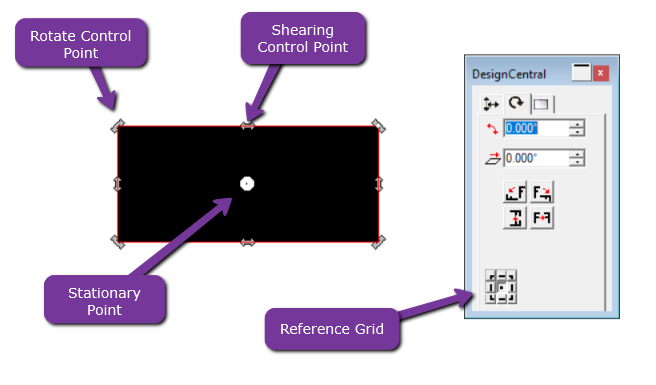

El punto estacionario aparece como un pequeño círculo blanco con un punto. Su posición viene determinada por el punto seleccionado en la cuadrícula de referencia de DesignCentral.

  • Para ajustar la posición del Punto fijo, realice una de las siguientes acciones:
    • Seleccione un punto en la cuadrícula de referencia de DesignCentral.
    • Mantenga pulsada la tecla Ctrl y arrastre el punto estacionario a cualquiera de las nueve posiciones de la cuadrícula de referencia.
    • Haga clic y arrastre el Punto estacionario a la posición que desee.


  • Sitúe el cursor en un punto de control de Rotación o Cizalladura.

  • Haga clic y arrastre el punto de control deseado.

    • Mantenga pulsada la tecla Ctrl y arrastre para crear una copia de los objetos originales.
    • Mantenga pulsada la tecla Mayús y arrastre para limitar el ángulo de rotación o cizalladura al incremento establecido en Preferencias (por defecto = 45 grados).

  • Ctrl y Mayús pueden usarse juntas para copiar y restringir.

Ejemplos de puntos estacionarios :



Centro



Abajo a la izquierda

mceclip19.pngmceclip21.png Hacer clic y arrastrar (posición personalizada)



Creación de objetos reflejados

Puede utilizar la función Voltear para reflejar rápidamente un objeto. Sin embargo, si desea una herramienta más controlada para reflejar un objeto, utilice la herramienta Espejo del menú Organizar. Esto puede reflejar un objeto en cualquier dirección al tiempo que permite la opción de mantener el objeto original para duplicarlo.

  • Selecciona los objetos.

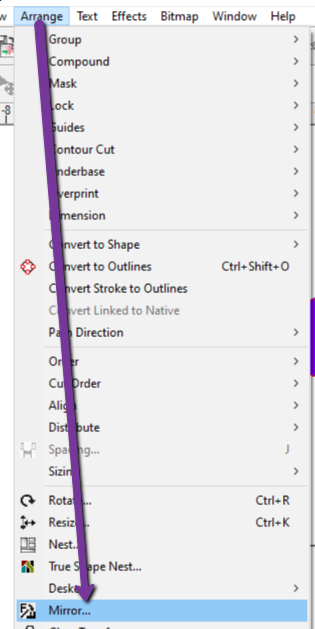

  • En el menú Organizar, seleccione Espejo.

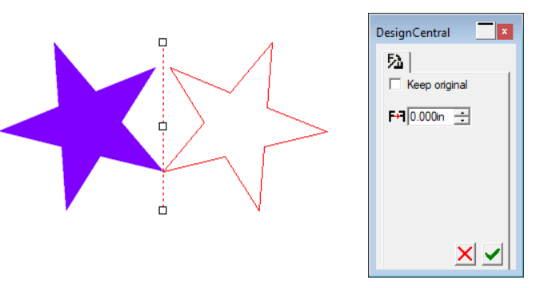

    • Aparecerá una imagen reflejada, junto con una Línea de espejo. Si la línea de espejo no es visible, aumente la distancia en DesignCentral.
  • Ajuste la Distancia en DesignCentral. Este valor es la distancia total que separa la imagen original de la imagen reflejada. Para ajustar la distancia, realice una de las siguientes acciones:

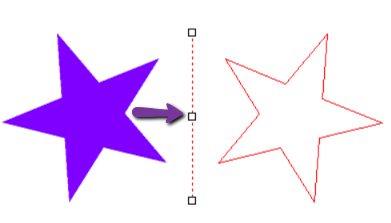

    • Haga clic y arrastre el punto de control situado en el centro de la Línea de espejo para ajustar la distancia.

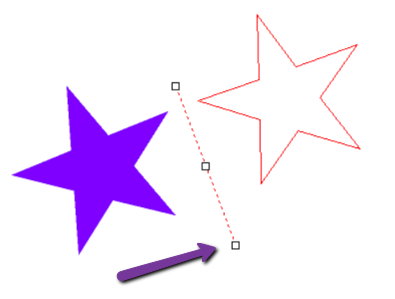

    • Haga clic y arrastre un punto de control situado en el extremo de la Línea de espejo para ajustar el ángulo.
    • Mantenga pulsada la tecla Mayús y arrastre para limitar el ángulo.
  • Marque Conservar original para crear una copia de la imagen original.
  • Haga clic en Aplicar.
