Ces outils de dessin permettent de créer des formes de base courantes dans la fabrication de signes. Notez que lorsque vous utilisez l'un de ces outils, la fenêtre DesignCentral affiche un ensemble d'options propres à cet outil. Ces options permettent de modifier les différentes caractéristiques de la forme en question.

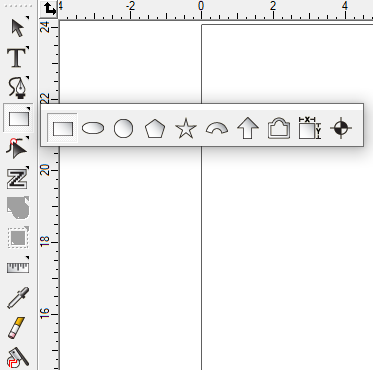

Toutes ces formes apparaissent dans le menu déroulant Forme de la barre d'outils principale :
Vous trouverez ci-dessous des articles sur chaque outil spécifique :
- Outil Rectangle
- Outil ovale
- Outil Cercle
- Outil Polygone
- Outil Starburst
- Outil éventail
- Outil Flèche
- Bordures avancées
- Formes paramétriques
- Outil pour les marques d'enregistrement
En complément :- Convertir en forme
Exemple : Outil Flèche
À titre d'exemple, nous allons utiliser l'outil Flèche. Les exemples ci-dessous fonctionnent pour la plupart des outils de forme. Lorsque vous cliquez et maintenez le tableau avec l'outil actif, vous pouvez alors faire glisser pour définir la taille et l'orientation de la flèche. Si vous maintenez la touche Ctrl enfoncée tout en faisant glisser l'outil, l'orientation sera contrainte le long d'un axe.

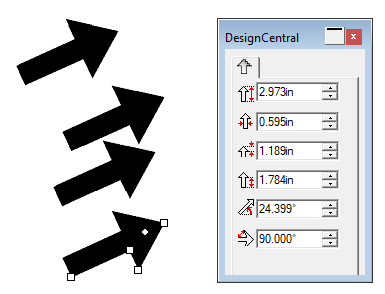

Après avoir dessiné une flèche, si vous faites un simple clic avec l'outil toujours actif, une nouvelle flèche sera immédiatement déposée avec les mêmes dimensions que la précédente. Cela vous permet de créer plusieurs flèches en quelques secondes une fois que vous êtes satisfait de la première.
Comme vous avez pu le remarquer ci-dessus, une fois que vous avez placé une flèche, la fenêtre de DesignCentral vous offre diverses options pour modifier les dimensions de plusieurs caractéristiques distinctes de la forme, telles que la longueur de la queue ou la longueur du chapeau.
