(voir aussi : Vue d'ensemble des chemins)
Utilisez les outils Aligner horizontalement et Aligner verticalement pour aligner plusieurs points le long d'une ligne horizontale, verticale ou angulaire.
- Sélectionnez les points à aligner à l'aide de l'outil Select Point.
- Sélectionnez l'outil Aligner horizontalement ou Aligner verticalement.
- Aligner horizontalement
:
- Aligner verticalement
:
- Aligner horizontalement
Sélectionnez l'outil Aligner les points

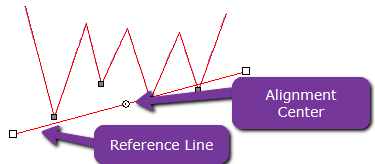

- Cliquez et faites glisser l'une des extrémités de la ligne de référence pour modifier son angle d'alignement. Cliquez et faites glisser le centre d'alignement pour modifier sa position.
- Cliquez sur Confirmer dans DesignCentral
Vous pouvez également ajuster la ligne de référence d'alignement à l'aide des champs numériques de l'onglet Points d'alignement de DesignCentral
| Direction du déplacement | Lorsque l'option Closest est sélectionnée, les points se déplacent vers la ligne de référence d'alignement en utilisant le chemin le plus court. |
| Lorsque l'option Horizontal est sélectionnée, les points se déplacent horizontalement vers la ligne de référence. | |
| Lorsque l'option Vertical est sélectionnée, les points se déplacent verticalement vers la ligne. | |
| Emplacement du centre d'alignement | Spécifie les coordonnées X,Y du centre d'alignement sur la ligne de référence d'alignement. |
| Angle d'alignement | Spécifie l'angle de la ligne de référence d'alignement. |
| Déplacer le chemin entier | Cette option n'est disponible que lorsque chacun des points sélectionnés se trouve sur une trajectoire différente. Lorsqu'elle est activée, la trajectoire entière se déplace vers la ligne de référence. |
Cliquez sur Appliquer ou double-cliquez n'importe où dans la zone de conception.
