(voir aussi : Aperçu des outils de forme)
L'outil Bordures avancées vous permet de créer rapidement une forme vectorielle qui est couramment utilisée avec les panneaux. Il existe une série de formes prédéterminées parmi lesquelles vous pouvez choisir, ou vous pouvez créer les vôtres.

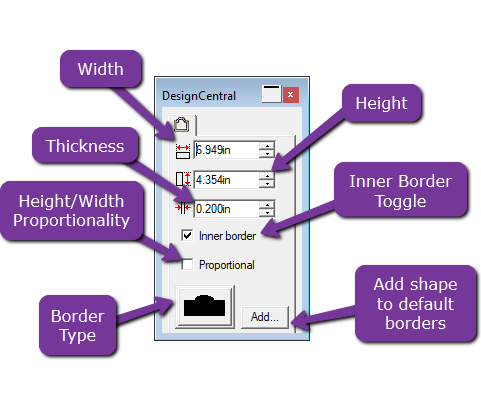

Il n'y a pas d'outils de dimensionnement spéciaux pour les formes créées avec l'outil Bordures avancées. Les options de dimension sont assez simples en ce qui concerne la hauteur et la largeur.
Le paramètre Thickness (épaisseur) détermine l'épaisseur de la bordure lorsque Inner Border (bordure intérieure) est activé. Inner Border (Bordure intérieure) place une autre bordure parallèle à l'intérieur du bord extérieur, ce qui permet d'ouvrir le centre.
L'option Proportionnelle limite la hauteur et la largeur pour les obliger à toujours conserver leur proportionnalité lorsque l'une ou l'autre est ajustée.
Type de bordure

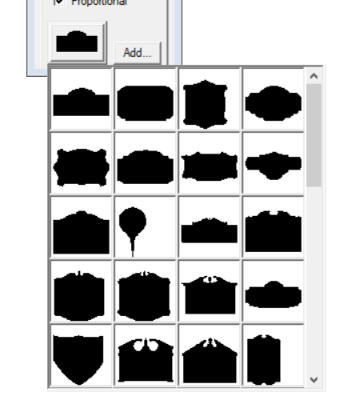

La fonction Type de bordure ouvre une sélection complète de types de bordure. Ce sont toutes des images vectorielles, vous pouvez donc les mettre à l'échelle et les modifier comme bon vous semble.
Ajout de bordures
Si vous avez une forme dont vous savez que vous l'utiliserez fréquemment, vous pouvez l'ajouter à cette liste pour y accéder facilement. Elle suivra automatiquement toutes les options de bordure détaillées ci-dessus.

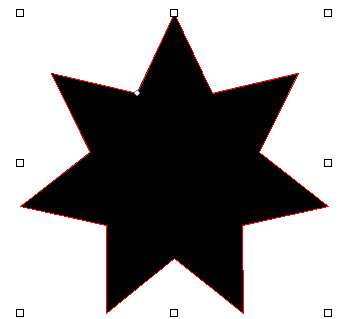

- Créez une forme. Vous pouvez également modifier les chemins d'une bordure existante. Dans les deux cas, il doit s'agir d'une image vectorielle fermée, sans soudure, groupement ou composé. Assurez-vous que c'est la seule forme sur le tableau. Créez un nouveau fichier si nécessaire.
- Allez dans Fichier > Enregistrer. Enregistrez-le en tant que fichier .FS à l'endroit qui vous convient le mieux.
- Cliquez sur "Ajouter..." dans DesignCentral avec l'outil Bordure avancée actif.
- Recherchez et chargez le fichier .FS que vous avez enregistré à l'étape 2.

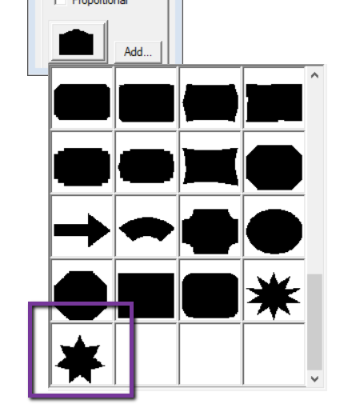

- Vous devriez maintenant voir votre forme au bas de la liste des types de bordures dans DesignCentral.

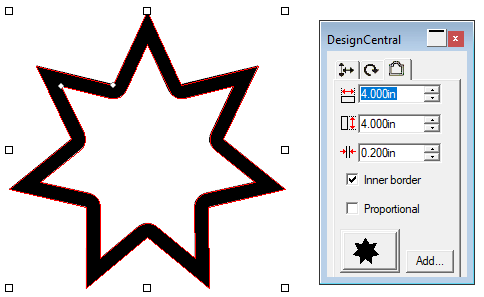

L'outil est capable d'appliquer une bordure intérieure à cette nouvelle forme.
