Un chemin est une ligne constituée d'un ou plusieurs segments droits ou courbes. S'il est ouvert, le chemin a un point de départ et un point d'arrivée. S'il est fermé, il a créé une boucle complète entre les points de début et de fin et peut être rempli.
| Chemin ouvert | Chemin fermé | Chemin fermé avec remplissage |
Lorsque vous avez plus d'un segment dans une trajectoire, les segments sont séparés par un point de contrôle. La position du point de contrôle détermine la forme des segments adjacents.

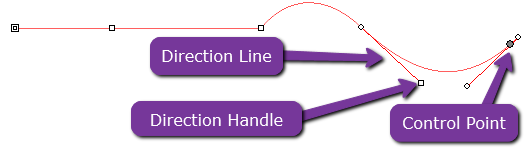

Sur les segments courbes, chaque point d'ancrage affiche des lignes de direction, se terminant par des poignées de direction. Leur angle et leur taille déterminent la forme de la courbe.
Un point de contrôle situé entre deux segments peut être :
Symétrique |
Lisse |
Cuspide |
| Les poignées de direction pointent dans des directions opposées le long de la même ligne et ont la même taille. | Les poignées de direction pointent dans des directions opposées le long de la même ligne mais n'ont pas la même taille. | Les poignées de direction ne sont pas sur la même ligne. |

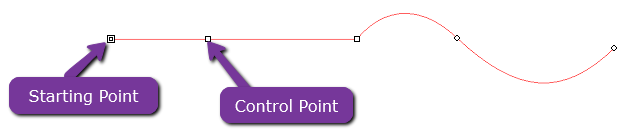

Un double cercle ou carré indique le point de départ du chemin. Dans une trajectoire ouverte, le point de départ peut se trouver à n'importe quelle extrémité de la trajectoire. Dans une trajectoire fermée, le point de départ peut se trouver n'importe où sur la trajectoire.
Lorsqu'un segment droit est sélectionné :
Lorsqu'un segment courbe est sélectionné :
Vous pouvez créer des chemins à l'aide de l'outil Chemins de Bézier ou de l'outil Dessin à main levée. Voir ci-dessous pour leurs articles individuels.
Pour continuer à dessiner un chemin ouvert existant, sélectionnez l'outil Chemins de Bézier ou l'outil Dessin à main levée et cliquez le curseur sur l'une des extrémités du chemin.
Modification des trajectoires

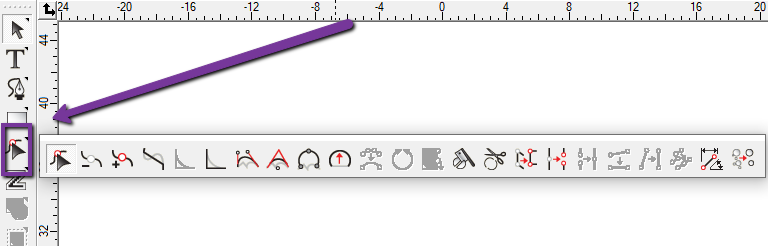

Flexi dispose de nombreux outils permettant de modifier et d'éditer les trajectoires et les points existants. Vous trouverez ces outils dans le menu déroulant Édition des chemins de la barre d'outils principale :
Les articles suivants détaillent chacun de ces outils :
- Outil de sélection des points
- Ajout ou suppression de points
- Redressement des points
- Arrondir les angles sur les chemins
- Affiner les coins
- Optimiser par courbe
- Optimisation par arc lisse
- Optimisation par arc à 3 points
- Convertir en arc- Réduction des points
- Chemin de proximité
- Changer le point de départ
- Outils de coupe et de ciseaux- Convertir les coins en angle droit
- Chemins de rupture
- Chemin de jonction
- Alignement de points
- Appliquer une longueur et un angle
- Suppression d'objets minuscules
Lecture complémentaire :
- Outil Chemins en Bézier
- Outil de dessin à main levée
- Direction de la trajectoire
- Auto-intersections
- Utiliser DesignCentral pour éditer des points et des segments
