Outil Chemins en Bézier

(voir aussi : Vue d'ensemble des chemins

L'outil Bézier (prononcé Bez-ee-ay ; non, nous n'avons pas inventé l'outil ni le nom) est un outil courant dans les programmes de conception. Il vous permet de dessiner et de contrôler des lignes et des courbes très techniques. Il s'agit d'un outil avancé qui nécessite beaucoup de pratique pour se familiariser avec, mais apprendre à le connaître peut vraiment améliorer vos compétences en matière de conception.

Nous vous recommandons de consacrer quelques minutes à ce jeu de puzzle pour vous familiariser avec lui : Le jeu de Bézier. Notez que les commandes seront un peu différentes de celles de Flexi, mais les concepts sont les mêmes. Vous trouverez ci-dessous les commandes de l'outil Bézier.

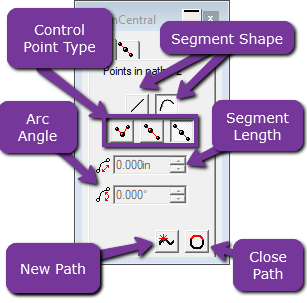

Vous pouvez localiser l'outil Bézier sur la barre d'outils principale. DesignCentral vous fournira ces options.

Dessiner des segments droits à l'aide de l'outil Bezier Path

1. Sélectionnez l'outil Bezier Path.
2. Cliquez à l'endroit où le segment doit commencer dans la zone de dessin.
3. Cliquez à l'endroit où le segment se terminera. Maintenez la touche Shift enfoncée pour contraindre l'angle de la ligne à des axes verticaux, horizontaux ou angulaires (45°).
4. Répétez l'étape 3 pour créer d'autres lignes droites.

   • Appuyez sur Supprimer pour supprimer le dernier segment.
   • Appuyez sur Esc ou cliquez sur New Path dans DesignCentral pour créer une nouvelle trajectoire.

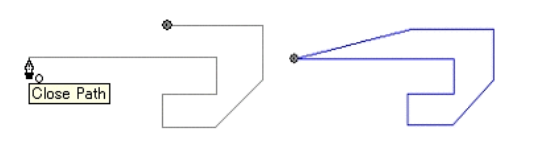

   • Pour fermer la trajectoire, placez le curseur près du point de départ et cliquez lorsque le curseur affiche un petit cercle en dessous.

   Ou

   • Click Close Path  Cliquez sur Close Path dans DesignCentral. Cela permet de tracer une ligne droite du nœud actif directement au point de départ et de créer un chemin fermé.

Dessin de segments courbes à l'aide de l'outil Bezier Path

1. Sélectionnez l'outil Bezier Path.
2. Cliquez à l'endroit où le segment doit commencer dans la zone de dessin.
3. Cliquez et faites glisser l'endroit où le segment se terminera dans la zone de dessin.

   Par défaut, le nouveau point de contrôle est Symétrique. Maintenez la touche Maj et faites glisser pour rendre le nouveau point lisse, ou la touche Ctrl et faites glisser pour en faire un point de rebroussement. Pour rappel, consultez l'article Vue d'ensemble des chemins pour connaître la signification de ces termes.



4. Après avoir relâché le bouton de la souris, vous pouvez toujours ajuster les lignes de direction en faisant glisser les poignées de direction.

   • Maintenez la touche Shift enfoncée pour modifier la longueur et l'angle d'une ligne de direction, tout en laissant la longueur de l'autre ligne de direction inchangée.
   • Maintenez la touche Ctrl enfoncée pour modifier la longueur et l'angle d'une ligne de direction, tout en conservant la longueur et l'angle de l'autre ligne de direction inchangés.
5. Répétez l'étape 3 pour créer d'autres segments

   • Appuyez sur la touche Suppr pour supprimer le dernier segment.
   • Appuyez sur Esc ou cliquez sur New Path dans DesignCentral pour créer une nouvelle trajectoire.
   • Pour fermer le chemin, placez le curseur près du point de départ et cliquez lorsque le curseur affiche un petit cercle en dessous.

   Ou

   • • Cliquez sur Close Path dans DesignCentral.
     • Appuyez sur la touche Suppr pour supprimer l'ensemble de la trajectoire.

Dessiner des arcs à l'aide de l'outil Bezier Path

1. Sélectionnez l'outil Bezier Path.
2. Cliquez à l'endroit où l'arc commencera dans la zone de dessin.
3. Maintenez la touche Ctrl enfoncée et cliquez pour marquer l'extrémité de l'arc, puis faites glisser pour décrire la courbure de l'arc. La courbure augmentera ou diminuera de façon à ce que l'arc croise toujours le curseur.




4. Après avoir relâché le bouton de la souris, vous pouvez toujours ajuster les lignes de direction en faisant glisser les poignées de direction.

   • Maintenez la touche Shift enfoncée pour modifier la longueur et l'angle d'une ligne de direction, tout en laissant la longueur de l'autre ligne de direction inchangée.
   • Maintenez la touche Ctrl enfoncée pour modifier la longueur et l'angle d'une ligne de direction, tout en conservant la longueur et l'angle de l'autre ligne de direction inchangés.
5. Répétez l'étape 4 pour créer des segments supplémentaires.

   • Appuyez sur la touche Suppr pour supprimer le dernier segment.
   • Appuyez sur Esc ou cliquez sur Nouveau chemin dans DesignCentral pour créer une nouvelle trajectoire.
   • Pour fermer la trajectoire, placez le curseur près du point de départ et cliquez lorsque le curseur affiche un petit cercle en dessous.

   Ou

   • Appuyez sur Close Path dans DesignCentral.
   • Appuyez sur Delete pour supprimer l'ensemble du chemin.
