Auto-intersections

(voir aussi : Vue d'ensemble des chemins)

Un chemin auto-intersecté est un chemin unique qui s'intersecte avec lui-même. Ces auto-intersections peuvent parfois avoir des relations étranges avec la façon dont les lignes et les formes sont créées. Ces interactions ne se produisent que sur les chemins fermés.

Auto-intersections

Par exemple, voici un chemin unique avec quelques auto-intersections. Il se croise plusieurs fois, mais les intersections ne sont pas composées. À droite, vous pouvez voir le type de forme qu'il crée lorsqu'il est rempli. Cela ressemble à 4 rectangles séparés, mais en réalité, ils ne forment qu'une seule forme.

mceclip2.png         mceclip3.png

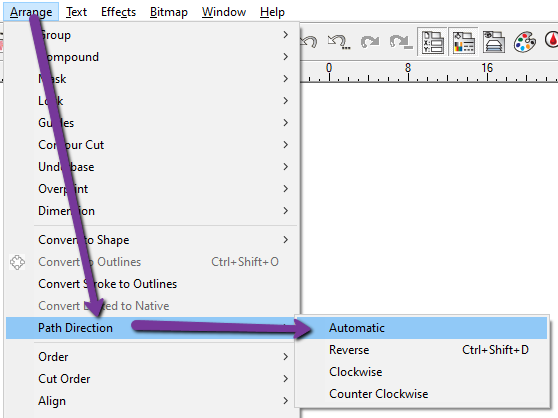

Cela peut soit poser des problèmes pour votre conception, soit vous pouvez apprendre à en tirer parti pour créer des effets intéressants. Si cela pose un problème, vous pouvez supprimer les auto-intersections et diviser le chemin en formes. Allez dans Arrangement > Direction du chemin > Automatique. Chaque intersection est désormais un objet à part entière. Étant donné qu'une trajectoire qui s'auto-intersecte perturberait la direction de la trajectoire, le programme est obligé de la diviser, d'où cette fonctionnalité.

mceclip4.png      mceclip6.png



Auto-intersections composées

Une auto-intersection composée se produit lorsque plus d'une auto-intersection se produit dans un seul élément du chemin. Cela oblige Flexi à prendre une décision sur les parties de l'objet qui sont remplies et celles qui ne le sont pas. Vous pouvez modifier sa décision dans l'éditeur Fill/Stroke.
(voir : Remplissage régulier/enroulement dans l'Éditeur de remplissage et de tracé - Remplissage solide)

Aucun remplissage                         Remplissage régulier mceclip7.png          Remplissage en spiralemceclip11.png

mceclip9.pngmceclip8.png   mceclip10.png



Une fois encore, vous pouvez utiliser la direction automatique du chemin pour diviser les auto-intersections en formes distinctes. Accédez à Arrangement > Direction du chemin > Automatique. Quel que soit le type de remplissage que vous avez sélectionné, il sera toujours traité comme un remplissage pair-impair lors de la division des parties.
