Tracé de la ligne centrale

L'outil Tracé de la ligne centrale trace une ligne unique au milieu de chaque partie d'un bitmap, et comprend une option permettant de tracer le contour de toutes les zones dont la largeur est supérieure à une largeur spécifiée. Cet outil est utile pour produire des motifs de néon, ainsi que des tracés de fraisage et de gravure.

Seuls les bitmaps en noir et blanc peuvent être tracés à l'aide de l'outil Traceur de ligne centrale. Si votre bitmap est en noir et blanc et que vous ne pouvez toujours pas utiliser cet outil, sélectionnez le bitmap et convertissez le mode couleur de l'objet en allant dans le menu Bitmap > Color Mode > Black and White.




Dans l'onglet Centerline de DesignCentral, réglez les paramètres suivants :


Pour l'explication de l'onglet Autotrace, voir Autotrace.

Étapes Spécifie la taille minimale du contour.
Fermer les chemins Lorsque cette option est sélectionnée, crée une forme fermée distincte dans chaque zone entièrement fermée.
Tracer des objets de grande taille Lorsque cette option est sélectionnée, le traçage des objets de grande taille s'effectue à l'aide d'un contour plutôt que d'une ligne centrale.
mceclip4.png Spécifie la couleur des objets vectoriels résultants.
  • Dans la barre d'outils principale, sélectionnez l'outil Tracé de la ligne centrale.

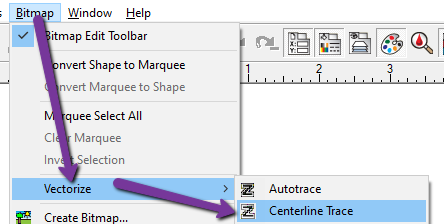

  • Dans le menu Bitmap, allez dans Vectoriser > Tracé de la ligne centrale.
    mceclip1.png        mceclip0.png
  • Réglez les paramètres de traçage dans les onglets DesignCentral - Centerline et Autotrace.
  • Pour tracer l'ensemble du bitmap ou certaines parties de celui-ci
    • Cliquez sur le bitmap pour tracer un objet.
    • Cliquez et faites glisser le curseur pour créer une boîte de délimitation rectangulaire. (Maintenez la touche Maj enfoncée pour créer une boîte de délimitation carrée.) Entourez les objets de la bitmap que vous souhaitez tracer.
    • Maintenez la touche Ctrl enfoncée et cliquez pour tracer l'ensemble du bitmap.
