Les calques permettent de séparer les éléments du dessin afin de masquer les informations inutilisées. Les objets situés dans des couches différentes peuvent être affichés dans des couleurs différentes afin de distinguer les différentes parties du dessin.
Barre d'outils des calques
Activez la barre d'outils des calques dans Configuration > Barres d'outils > Calques. La barre d'outils des calques fournit une boîte de sélection pour choisir un calque spécifique à afficher.
Le bouton Activer tous les cal ques
rend tous les calques visibles.

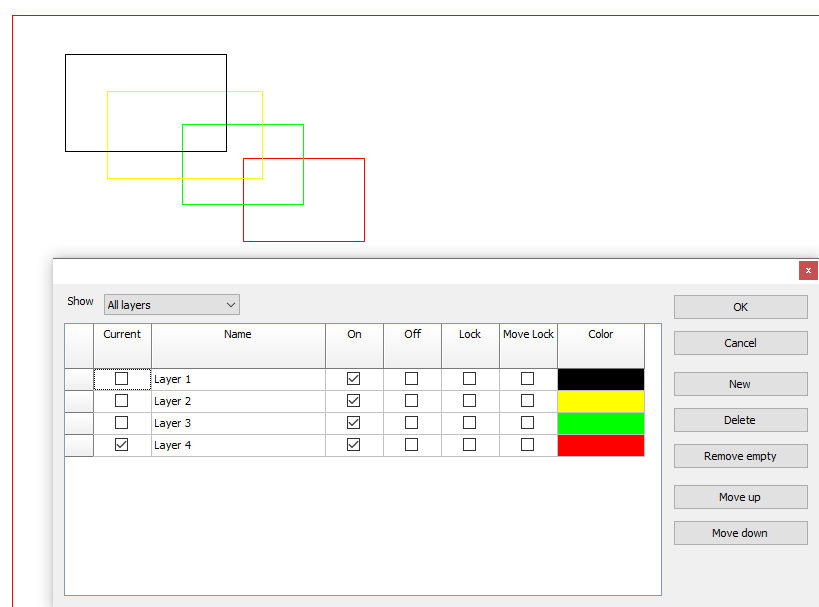

Dialogue sur les couches
Chaque couche dispose de plusieurs options : Activer, Désactiver, Verrouiller et Verrouiller le déplacement. Une case à cocher indique que l'option est activée pour le calque sélectionné.
| Sur | Tous les objets de la couche sont affichés et peuvent être sélectionnés. |
| Arrêt | Aucun des objets de la couche n'est visible et aucun ne peut être sélectionné |
| Verrouiller | Tous les objets de la couche sont affichés mais ne peuvent pas être sélectionnés. Les outils de dessin s'accrochent toujours à la géométrie verrouillée. |
| Déplacer le verrou | Tous les objets de la couche sont affichés et peuvent être sélectionnés, mais ne peuvent pas être déplacés. |
Opérations sur les couches
| Sélectionner le calque actuel | Cochez la case Courant pour cette couche. |
| Ajouter un nouveau calque | Cliquez sur Nouveau. La nouvelle couche est ajoutée au bas de la liste et est sélectionnée comme couche courante. |
| Supprimer des couches | Sélectionnez le calque et cliquez sur Supprimer. Tous les objets contenus dans le calque seront également supprimés. |
| Supprimer les couches vides | Cliquez sur le bouton Supprimer le vide. |
| Renommer un calque | Modifiez le texte de la colonne "Nom" pour cette couche. |
| Modifier la couleur d'un calque | Cliquez sur la couleur affichée à côté du calque pour ouvrir la boîte de dialogue de sélection des couleurs. Sélectionnez une nouvelle couleur et cliquez sur OK. |
| Déplacement des couches | Sélectionnez le calque et cliquez sur Déplacer vers le haut ou Déplacer vers le bas. Les calques peuvent également être déplacés en cliquant et en faisant glisser l'en-tête de la rangée située sur le bord gauche de la liste. |
| Masquer ou afficher les couches | Dans la colonne On et Off, cochez On pour afficher une couche, cochez Off pour cacher une couche. Le calque actuel ne peut pas être masqué. |
| Verrouiller un calque | Cochez l'option Verrouiller. Décochez la case pour déverrouiller la couche. |
| Enregistrer les modifications et quitter | Cliquez sur OK. |
| Annuler les modifications | Cliquez sur Annuler pour annuler les modifications. |

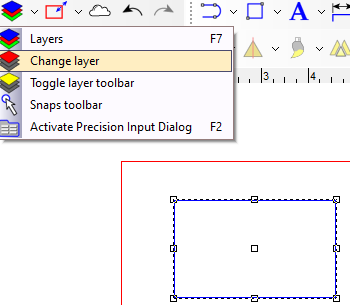

Changer de couche
-
Sélectionner les objets à changer de couche
-

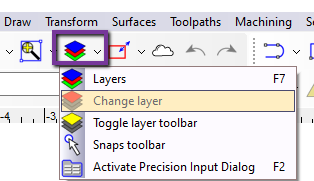

Activez la commande Change Layer
-

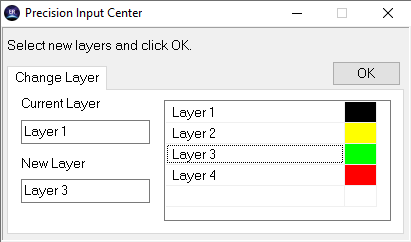

Cliquez sur le nouveau calque dans la fenêtre de dialogue. Le calque actuel et le nouveau calque seront tous deux affichés.
-
Cliquez sur OK
