Les lignes directrices sont des aides à la conception affichées sous forme de lignes pointillées dans l'espace de travail. Les lignes directrices permettent de placer des points avec précision dans le dessin. Lorsque la fonction d'alignement sur la ligne directrice est activée, les contours déplacés à proximité d'une ligne directrice sont automatiquement positionnés le long de cette ligne ou à l'intersection de deux lignes directrices.
Créer une ligne directrice

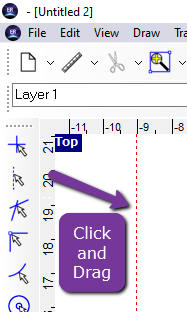

La manière la plus simple de créer une ligne directrice est de cliquer sur la règle horizontale ou verticale et de faire glisser une ligne directrice dans l'espace de travail. Une nouvelle ligne directrice peut également être créée à l'aide du dialogue Éditer la ligne directrice.
Éditer les lignes directrices Dialogue

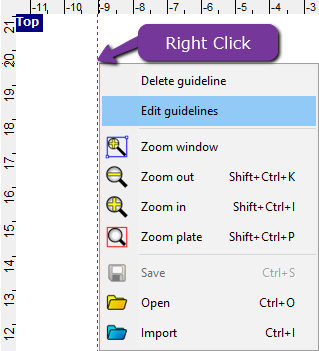

Ouvrez le dialogue sur les lignes directrices en ouvrant Affichage > Modifier la ligne directrice, ou en faisant un clic droit sur une ligne directrice existante et en sélectionnant Modifier la ligne directrice.
La boîte de dialogue des lignes directrices fournit des paramètres permettant de définir les coordonnées X, Y et Z ainsi que l'angle d'une ligne directrice. Lorsque plusieurs lignes directrices sont actives dans l'espace de travail, le bouton Suivant permet de passer d'une ligne à l'autre. La ligne directrice active passe du rouge au bleu et les paramètres s'affichent dans la boîte de dialogue.
| Nouveau | Créer une nouvelle ligne directrice à la position spécifiée |
| Supprimer | Supprimer la ligne directrice sélectionnée |
| Déplacer | Déplacer la ligne directrice aux coordonnées spécifiées |
| Rotation | Faire pivoter la ligne directrice selon l'angle spécifié |
| Guides de verrouillage | Empêcher le déplacement de toutes les lignes directrices |
| Cacher les guides | Masquer toutes les lignes directrices |
