Arrotondamento degli angoli sui sentieri

(vedi anche: Paths Overview)

Arrotondamento di un angolo di un tracciato

Lo strumento Angolo arrotondato converte gli angoli angolari in angoli arrotondati.

  • Selezionare gli oggetti desiderati.
  • Selezionare lo strumento Angolo arrotondato. mceclip0.png
    • La scheda Angolo arrotondato appare in DesignCentral.

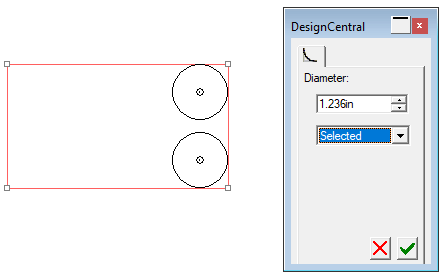

  1. Dall'elenco a discesa, scegliete Selezionato.
  2. Fare clic sui punti del percorso degli angoli che si desidera selezionare. Usate Shift per selezionare più punti.
  3. Regolare il diametro in DesignCentral o cliccare e trascinare un cerchio.
  4. Fare clic su Apply.

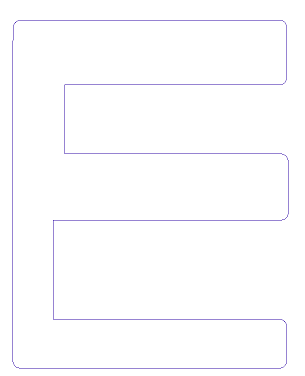

Arrotondamento di più angoli di un percorso

  • Selezionare gli oggetti desiderati.
  • Selezionare lo strumento Angolo tondo. mceclip1.png
    • In DesignCentral appare la scheda Angolo tondo.
  1. Dall'elenco a discesa, scegliere una delle seguenti opzioni:

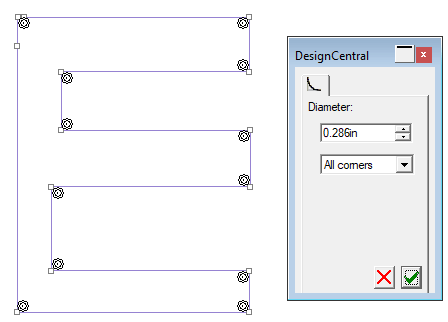

    • Tutti gli angoli

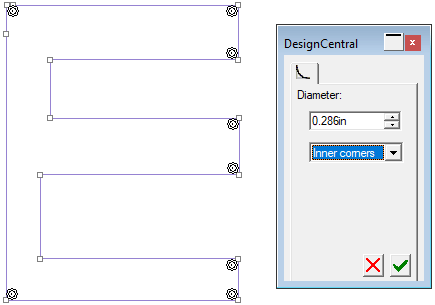

    • Angoli interni
    • o Angoli esterni. Notate come il cerchio di regolazione sia rispettivamente all'esterno o all'interno della forma.
  2. Regolare il diametro in DesignCentral o cliccare e trascinare un cerchio.
  3. Fare clic su Apply.
