(vedi anche: Panoramica sui percorsi)
Lo strumento Bezier è uno strumento comune tra i programmi di disegno. Permette di disegnare e controllare linee e curve molto tecniche. È uno strumento avanzato che richiede molta pratica per familiarizzare, ma conoscerlo può davvero migliorare le vostre capacità di progettazione.
Raccomandiamo di passare qualche minuto su questo gioco di puzzle per iniziare a sentirlo: The Bezier Game. Notate che i controlli saranno un po' diversi da Flexi, ma i concetti sono gli stessi. Qui sotto ci sono i controlli per lo strumento Bezier.

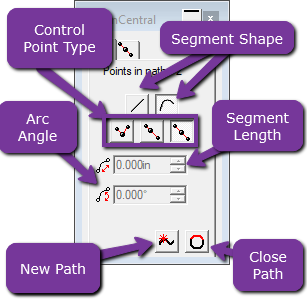

Potete localizzare lo strumento Bezier sulla barra degli strumenti principale. DesignCentral fornirà queste opzioni.
Disegnare segmenti rettilinei usando lo strumento Bezier Path
- Selezionare lo strumento Bezier Path.
- Cliccate dove il segmento inizierà nell'area di disegno.
- Cliccate dove il segmento finirà. Tenere premuto Shift per vincolare l'angolo della linea agli assi verticale, orizzontale o angolato (45°).
- Ripetere il passo 3 per creare altre linee rette.
- Premere Delete per cancellare l'ultimo segmento.
- Premete Esc o cliccate su Nuovo percorso in DesignCentral per creare un nuovo percorso.

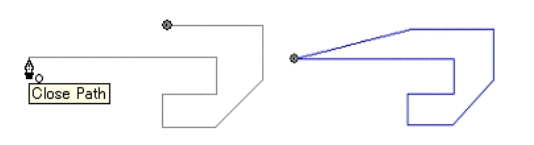

- Per chiudere il percorso, posizionate il cursore vicino al punto di partenza e cliccate quando il cursore mostra un piccolo cerchio sotto di esso.
Oppure
- Cliccate su Close Path in DesignCentral. Questo disegnerà una linea retta dal nodo attivo direttamente al punto di partenza e creerà un percorso chiuso.
Disegnare segmenti curvi usando lo strumento Bezier Path
- SSelezionate lo strumento Bezier Path.
- Cliccate dove il segmento inizierà nell'area di disegno.
- Cliccate e trascinate dove il segmento finirà nell'area di disegno.
Per impostazione predefinita, il nuovo punto di controllo è simmetrico. Tenete premuto Shift e trascinate per rendere il nuovo punto liscio, o Ctrl e trascinate per renderlo una cuspide. Come promemoria, rivedete l'articolo Panoramica sui percorsi per capire il significato di questi termini. - Dopo aver rilasciato il pulsante del mouse, potete ancora regolare le linee di direzione trascinando le maniglie di direzione.
- Tenete premuto Shift per cambiare la lunghezza e l'angolo di una linea di direzione, mantenendo invariata la lunghezza dell'altra linea di direzione.
- Tieni premuto Ctrl per cambiare la lunghezza e l'angolo di una linea di direzione, mantenendo la lunghezza e l'angolo dell'altra linea di direzione invariati.
- Ripeti il passo 3 per creare altri segmenti
- Premere Canc per cancellare l'ultimo segmento.
- Premete Esc o cliccate su Nuovo percorso in DesignCentral per creare un nuovo percorso.
- Per chiudere il percorso, posizionate il cursore vicino al punto di partenza e cliccate quando il cursore mostra un piccolo cerchio sotto di esso.
Oppure
-
- Cliccate su Close Path in DesignCentral.
- Premete Elimina per cancellare l'intero percorso.
- Cliccate su Close Path in DesignCentral.
Disegnare archi usando lo strumento Bezier Path
- Selezionare lo strumento Bezier Path.
- Cliccate nel punto in cui l'arco inizierà nell'area di disegno.
- Tenete premuto Ctrl e cliccate per segnare il punto finale dell'arco; poi trascinate per descrivere la curvatura dell'arco. La curvatura aumenterà o diminuirà in modo che l'arco intersechi sempre il cursore.
- Dopo aver rilasciato il pulsante del mouse, potete ancora regolare le linee di direzione trascinando le maniglie di direzione.
- Tenete premuto Shift per cambiare la lunghezza e l'angolo di una linea di direzione, mantenendo invariata la lunghezza dell'altra linea di direzione.
- Tenere premuto Ctrl per cambiare la lunghezza e l'angolo di una linea di direzione, mantenendo la lunghezza e l'angolo dell'altra linea di direzione invariati.
- Ripeti il passo 4 per creare altri segmenti.
- Premete Delete per cancellare l'ultimo segmento.
- Premete Esc o cliccate su Nuovo percorso in DesignCentral per creare un nuovo percorso.
- Per chiudere il percorso, posizionate il cursore vicino al punto di partenza e cliccate quando il cursore mostra un piccolo cerchio sotto di esso.
Oppure
- Premete Close Path in DesignCentral.
- Premete Elimina per cancellare l'intero percorso.
