Filetto

Il vostro software vi permette di posizionare linee di contorno, profili o linee di contorno intorno a qualsiasi oggetto.

Filetto EffectOutline.png Un percorso chiuso creato intorno ai bordi esterni di un oggetto selezionato e all'interno dei fori, come l'interno delle lettere chiuse (a, o, ecc.)
Contorno EffectOutlineContour.png Un contorno senza fori
Interna EffectInline.png A closed path created around the inner edge of a selected object
Il termine "Filetto" in questo articolo si riferisce ai Filetto, ai Contorni e alle Interna.


Applicare l'effetto Filetto

  • Selezionare gli oggetti a cui verranno applicati gli effetti.
  • Applicare l'effetto Filetto
    • In DesignCentral - appare la scheda Filetto.
  • Regolare i parametri in DesignCentral o trascinare i punti di controllo.
  • Fare clic su Applica.

Regolazione dei filetto con DesignCentral

Quando i filetto sono applicati agli oggetti, i seguenti attributi possono essere regolati in DesignCentral.

mceclip1.png Seleziona il tipo di effetto. Le opzioni sono Outline, Inline e Contour.
mceclip2.png Imposta la larghezza del filetto.
mceclip3.png Imposta la distanza tra il filetto e l'oggetto e i filetto extra
mceclip4.png Specifica il numero di filetto.

Interpolare il colore. Permette di scegliere se usare lo stesso colore per ogni filetto generato o creare un "gradiente" di colori per ogni filetto.

È necessario scegliere più di un filetto nel campo # perché questo funzioni.

Filetto con lo stesso colore                         Filetto sfumati
EffectOutlineBacking.png Permette di creare uno sfondo dietro l'oggetto originale o di lasciarlo trasparente. Questa opzione è disponibile solo quando la distanza di offset tra i filetto è zero.
EffectOutlineColor.png Specifica il colore del filetto.
EffectOutlineJoinType.png Seleziona l'opzione appropriata Tipo di unione per specificare come saranno delineati gli angoli.
EffectOutlineRoudJoin.png EffectOutlineBevelJoin.png EffectOutlineMiterJoin.png
Tipo di giunzione circolare Tipo di giunzione smussata Tipo di giunzione Mitra
EffectOutlineMiterLimit.png Limite mitria. Controlla la nitidezza degli angoli.
EffectOutlineCapStype.png mceclip5.png EffectOutlineSquareCap.png EffectOutlineButCap.png
Stile tappo rotondo Stile tappo quadrato Stile tappo di testa
mceclip6.png Quando è selezionato, l'oggetto originale verrà mantenuto con il filetto. Quando è deselezionato, viene mantenuto solo il filetto. L'oggetto originale viene cancellato.
mceclip8.pngmceclip7.png Quando si crea un filetto si fanno delle modifiche, usare questi per applicare per rimuovere l'effetto.



Regolazione dei filetto usando i punti di controllo

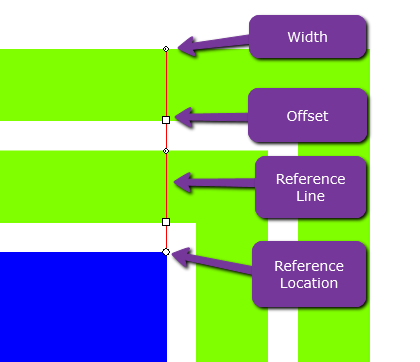

Quando si applica un filetto, viene visualizzata una linea di riferimento con punti di controllo. È possibile regolare alcuni degli attributi trascinando i punti di controllo.

  • Cliccate e trascinate il punto Larghezza per cambiare la larghezza del filetto.
  • Cliccate e trascinate il punto Offset per cambiare lo spazio tra i filetto.
  • Cliccate e trascinate il punto Posizione di riferimento per cambiare la posizione della linea di riferimento sull'oggetto dove viene applicato il filetto.
