Linee di taglio di contorno

Il Taglio di contorno è una funzione che crea una o più linee di taglio intorno agli oggetti, sia vettoriali che bitmap.

Questo permette di emettere un'immagine su una stampante e poi tagliare i suoi contorni usando un plotter da taglio. Se avete un dispositivo ibrido (stampante con capacità di taglio), potete stampare e tagliare usando la stessa macchina.

Per permettere a Contour Cut di tracciare il contorno degli oggetti in una bitmap, rendere lo sfondo dell'immagine trasparente usando la funzione Make Transparent. Altrimenti, l'effetto traccerà solo intorno all'esterno della bitmap.

Creare un Taglio di contorno intorno ad un oggetto

  • Selezionare gli oggetti desiderati.
  • Dal menu Effetti, selezionare Taglio di contorno.
  • In alternativa, selezionare l'opzione Taglio di contorno dalla barra degli strumenti principale
    mceclip24.png        mceclip23.png

La scheda Taglio di contorno come appare in DesignCentral per le modalità Contorno, Rettangolo ed Ellisse.

mceclip0.png        mceclip8.png        mceclip22.png

  • Regolare i parametri in DesignCentral, o trascinare il punto di controllo sulla linea di taglio del contorno.
  • Fare clic su Applica.

Per creare più tagli di contorno intorno agli oggetti, ripetere i passaggi precedenti.

Si possono impostare azioni o colori diversi per ogni percorso di contorno nella scheda Contour del riquadro di dialogo RIP and Print.

Regolazione di un taglio di contorno

mceclip2.png Seleziona il tipo di Contour Shape. Le opzioni sono Contour, Rectangle, e Ellipse.
Modalità contorno

      Modalità Rettangolo      Modalità ellisse

mceclip1.png Seleziona lo stile del tratto (linea) del tuo taglio di contorno. Per creare una linea di taglio personalizzata, scegliere Modifica dal menu a discesa.

Modifica


Apre la finestra di dialogo Personalizza stili di linea. Permette di modificare uno stile di linea esistente regolando la larghezza dei trattini e degli spazi.
Aggiungi Aggiunge un nuovo stile di linea alla finestra di dialogo Personalizza stili di linea.
Aggiorna Permette di fare aggiustamenti ai parametri Trattino e Spazio. Fare clic per salvare le modifiche.
Rimuovi Elimina definitivamente uno stile di linea personalizzato dall'elenco Stili di linea personalizzati.
mceclip4.png  Specifica la distanza di offset dall'oggetto alla linea di taglio. Si possono inserire valori negativi, permettendo di fare una linea di taglio di contorno all'interno del disegno. Questo previene disallineamenti durante il processo di stampa e taglio (disponibile solo in modalità Contorno).

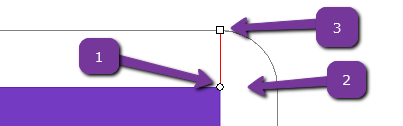

Per regolare manualmente l'offset del contorno usando una maniglia:

1. Posizione di riferimento

Specifica da dove verrà misurata la distanza di offset. Trascinare questo punto intorno al disegno e rilasciarlo dove si vuole che la distanza di offset abbia origine.
2. Distanza di offset Specifica la distanza tra il punto di offset e la posizione di riferimento.
3. Punto di offset Regola la distanza di offset. Trascinare questo punto verso o lontano dalla linea di taglio del contorno per specificare la distanza di offset.
mceclip9.png Specifica la larghezza della forma del contorno (non disponibile in modalità Contour).
mceclip10.png Specifica l'altezza della forma del contorno (non disponibile in modalità Contorno).
mceclip20.png Se spuntato, assicura che la linea di taglio sarà ridimensionata proporzionalmente quando si cambia la sua altezza o larghezza. (Non disponibile in modalità Contorno).
mceclip21.png Quando è selezionato, tutti i fori negli oggetti selezionati avranno una linea di taglio interna al contorno (disponibile solo in modalità Contorno).
mceclip11.png mceclip12.png
Contorno con fori Contorno senza fori
mceclip13.png Specifica il colore del contorno selezionato. I colori di CutContour e PerfCutContour sono compatibili con VersaWorks.
EffectContourCutJoint.png Tipo di giunto. Seleziona come verranno scontornati gli angoli. Le opzioni sono Round, Bevel e Square.



Trasformazione di oggetti in una linea di taglio

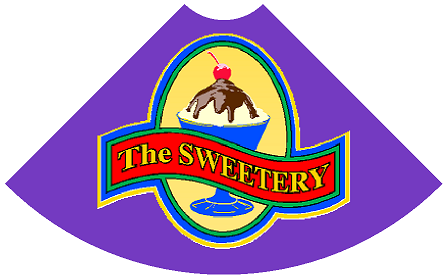

Se avete bisogno di una linea di taglio con una forma speciale, potete creare un oggetto vettoriale e trasformarlo in una linea di taglio.

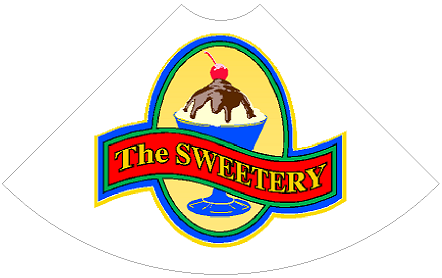

Una volta convertito un oggetto in una linea di taglio, il suo colore di contorno cambierà in un grigio chiaro, indicando che è stato convertito in una linea di taglio, e il suo colore di riempimento cambierà in Trasparente. Anche dopo essere stato convertito in una linea di taglio, l'oggetto manterrà i suoi attributi originali.

  • Selezionare l'oggetto desiderato.
  • Dal menu Arrange, puntare su Contour Cut e selezionare Make Contour Cut.
    mceclip17.png  mceclip19.pngmceclip18.png
