Dialogo RIP e stampa - Scheda Pannello

(vedi anche: Dialogo RIP e stampa - Scheda General)

I lavori che sono più grandi delle dimensioni del supporto devono essere affiancati prima dell'output. Il pannello può essere diviso in diverse colonne e righe. Ogni sezione o cella è chiamata Tile o Panel.

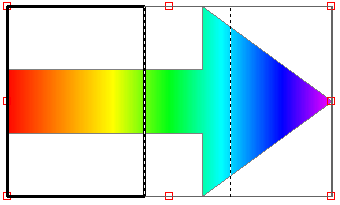

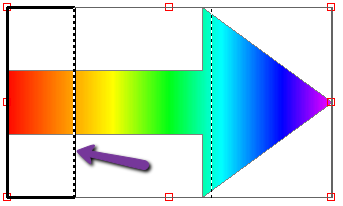

Sul pannello di anteprima stesso, è possibile fare clic e trascinare su qualsiasi linea per regolare il posizionamento di ogni bordo del pannello. Queste dimensioni del pannello saranno vincolate alla larghezza massima del supporto in modo da non creare accidentalmente un pannello più grande di quanto la tua stampante possa gestire.

Dimensione pannello Il pannello è la parte del lavoro che verrà diviso in piastrelle e stampato dal software. Se il pannello è ridotto in dimensioni tali da non coprire l'intero lavoro, solo le parti coperte dal pannello verranno emesse.


Mostra la larghezza e l'altezza del pannello. Per regolare, inserite un numero o usate le frecce.


La dimensione del margine. Il margine è la parte del pannello che si estende al di fuori dei confini del lavoro.

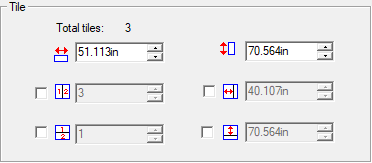

Mattonella I parametri sottostanti si applicano alla mattonella selezionata.


Mostra la larghezza e l'altezza della piastrella selezionata. Per regolare, inserite un numero o usate le frecce. Nota che la larghezza del supporto limiterà automaticamente la larghezza del pannello qui.


Selezionando questa opzione si divide verticalmente il lavoro nel numero di colonne specificato. Ogni colonna avrà la stessa larghezza.


Selezionando questa opzione si divide il lavoro nel numero di righe specificato. Tutte le righe avranno la stessa altezza.


Se sai che vuoi piastrelle di una certa dimensione, inserisci qui i valori per la larghezza e l'altezza delle piastrelle. Tutte le piastrelle saranno cambiate alla dimensione specificata.

Sovrapposizione Specifica la quantità di sovrapposizione tra righe e colonne. Sovrapponendo, è possibile eliminare eventuali spazi vuoti tra le piastrelle quando si assembla l'output finale. La sovrapposizione è misurata come la quantità totale di sovrapposizione di due righe o colonne.


Controlla per creare una sovrapposizione sui bordi verticali delle piastrelle.


Controlla per creare una sovrapposizione sui bordi superiore e inferiore delle piastrelle.


La larghezza della sovrapposizione. Inserisci un numero negativo per creare un offset tra le piastrelle.

Pannello a bordo


L'intera pagina del disegno viene automaticamente piastrellata. Se la pagina è troppo grande per adattarsi al supporto selezionato, verrà piastrellata in modo che ogni piastrella sia della massima dimensione possibile.

Capovolgimento automatico delle piastrelle


Se Automatic tile flip è selezionato, ogni altra piastrella che viene stampata sarà ruotata di 180° in modo che i bordi verticali adiacenti siano sempre stampati con lo stesso lato della testina di stampa. Questo aiuta a farli combaciare in modo pulito. Si può vedere un'anteprima di questo con il Layout Preview o la scheda General della finestra RIP and Print quando questo è spuntato.

Modalità pannello
mceclip16.png Imposta la direzione primaria della modalità pannello su verticale. Questo permette alle mattonelle verticali di essere divise individualmente in orizzontale
mceclip17.png Imposta la direzione primaria della modalità pannello su orizzontale. Questo permette alle piastrelle di essere divise individualmente in verticale.
mceclip18.png Imposta la modalità del pannello per essere regolata sia orizzontalmente che verticalmente.
mceclip19.png Pannello automatico
Ridimensiona automaticamente il pannello per adattarlo al lavoro.
