Dialogo RIP e stampa - Scheda Contorno

(vedi anche: Dialogo RIP e stampa - Scheda General)

Questa scheda appare solo se il file contiene percorsi di scontornatura.


L'output di un disegno con taglio di contorno comporta diversi passi come segue:

  • Creare il proprio disegno nel software e aggiungere una o più linee di scontorno.
  • Dal menù File, selezionare RIP e Print.
  • Selezionare la scheda Contour nel riquadro di dialogo RIP and Print.
  • Impostare le opzioni di taglio del contorno.
  • Stampare il proprio disegno.
  • Tagliare il contorno.

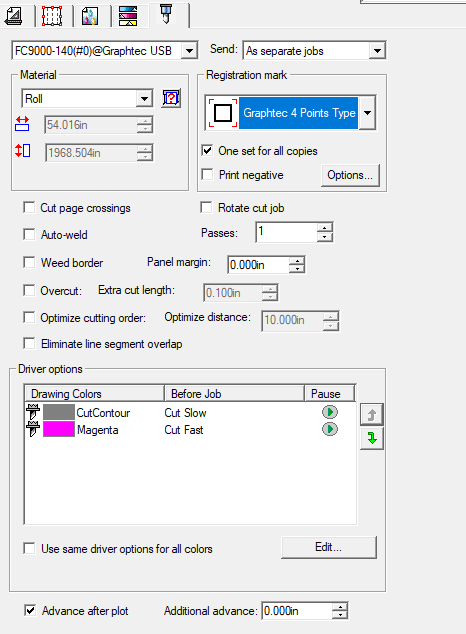

Impostazione delle opzioni di taglio del contorno

mceclip1.png Il plotter che verrà utilizzato per tagliare il contorno.
Inviamceclip2.png Specificare come il lavoro verrà inviato al dispositivo di uscita:
mceclip3.png Come lavoro ibrido Invia sia i dati di stampa che di taglio come un unico lavoro. Questa opzione è disponibile per dispositivi ibridi stampante/taglio.
mceclip4.png Come lavori separati Invia i dati di stampa e di taglio come lavori separati. Questa opzione è disponibile se si usano dispositivi diversi per il taglio e la stampa. Questo è anche conosciuto come output ibrido virtuale.
mceclip5.png Solo lavoro di stampa Invia solo il lavoro di stampa. Questo ignorerà tutte le impostazioni di questa pagina e non genererà un lavoro di taglio.
mceclip6.png Solo lavoro di contorno Invia solo il lavoro di taglio. Questo genererà solo un lavoro di taglio e nessun output di stampa; richiederà ancora i relativi segni di registrazione. Questo è particolarmente utile per ritagliare un lavoro o per inviare due colori alla stessa stampa come lavori separati.
mceclip7.png Dimensione dei supporti
mceclip9.png Larghezza supporto
mceclip10.png Lunghezza supporto
mceclip11.png Dimensione polling: esegue il polling delle dimensioni dei supporti caricati nel plotter. Questa funzione funziona solo per i dispositivi compatibili che sono in grado di comunicare a due vie, come i dispositivi seriali o USB.

Segno di registrazione


Selezionare il tipo di segno di registrazione per aiutarvi ad allineare i supporti stampati nel plotter per il taglio dei contorni. La maggior parte dei plotter sono dotati di sensori che rilevano automaticamente i segni di registrazione.
Il settaggio Print Marks Color nella scheda Advanced del riquadro di dialogo RIP and Print determina il colore dei segni di registrazione.

Tagliare gli incroci di pagina


Taglia il bordo di una pagina quando l'output è affiancato in più pagine.

Ruota lavoro di taglio


Permette di stampare in una direzione e tagliare con una rotazione di 45 gradi.

Auto-saldatura


Rimuove le intersezioni di oggetti sovrapposti dello stesso colore.

Passaggi


Determina quante passate verranno fatte sul lavoro di taglio del contorno. Il valore Passes imposta il numero di volte che lo strumento seguirà un percorso prima di passare al percorso successivo.

Bordo sfrangiato


Taglia un bordo intorno a tutti gli oggetti del colore selezionato. In particolare, questo taglierà il rettangolo intorno ad ogni oggetto. Un nuovo colore di taglio in nero chiamato "Weed Lines" apparirà nella Drawing Color List che potrete modificare.

Margine del pannello


Per un singolo oggetto, il margine del pannello imposta la quantità di spazio tra le linee tagliate. Funziona solo durante l'output di più di un pannello. (vedi: Scheda Pannello)
Per copie multiple, il margine del pannello imposta la quantità di spazio tra le linee di taglio. Funziona solo durante l'uscita di più di un pannello.
Sovrataglio Se selezionato, quando il software sta tagliando intorno a curve chiuse, continuerà a tagliare intorno alla curva una seconda volta, per una distanza specificata. Questo assicura che la curva sia tagliata completamente, eliminando qualsiasi piccola linguetta che potrebbe essere rimasta in eccesso.
Lunghezza di taglio extra La distanza che l'utensile taglierà in eccesso. Nella maggior parte dei casi, 0,1 pollici sono sufficienti per eliminare la linguetta.

Ottimizza ordine di taglio


Quando questa opzione non è selezionata, gli oggetti vengono tagliati o tracciati nell'ordine in cui sono stati creati. Quando è selezionata, il software cerca l'oggetto successivo entro la distanza specificata dal campo Ottimizza distanza.

Ottimizza distanza

La sezione di lunghezza specificata prima di passare alla sezione successiva.

Elimina la sovrapposizione dei segmenti di linea


Quando due oggetti hanno un percorso di taglio del contorno che si sovrappone, la sovrapposizione verrà tagliata solo una volta.

Usa le stesse opzioni del driver per tutti i colori


Selezionare questa opzione per forzare tutti i colori di scontorno ad usare le stesse opzioni del driver del plotter.
Modifica Apre le impostazioni del driver per prima e dopo il lavoro. È possibile modificare i valori in modo che le impostazioni vengano inviate al dispositivo di uscita, sovrascrivendo le impostazioni nel dispositivo di uscita.

Avanza dopo il lavoro


Controlla per sollevare il coltello e far avanzare il supporto dopo l'uscita, quindi ripristinare l'origine. Questo impedisce al plotter di riportare il supporto nella posizione di partenza dopo il taglio.

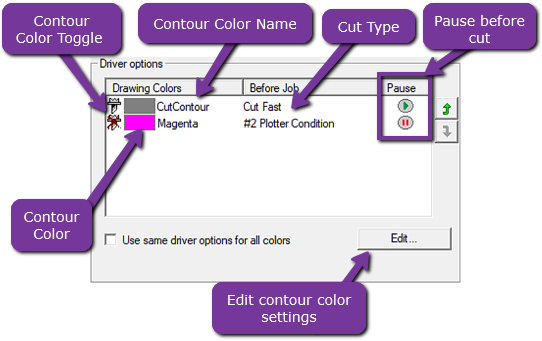

Opzioni del driver

Questa tabella elenca i tagli di contorno impostati nel progetto e permette di applicare impostazioni specifiche a ciascuno di essi. Vi permetterà anche di fare una pausa tra i colori.


Commutazione del colore del contorno
Attiva o disattiva il rispettivo colore, mettendo una X rossa attraverso di esso se è disattivato. Se è disattivato, il lavoro di contorno ignorerà quel colore nella lista.
Colore contorno Colore corrispondente al taglio del contorno nel disegno
Nome del colore del contorno Nome del colore usato per il colore del taglio del contorno nel disegno
Tipo di taglio Tipo di taglio che il vostro plotter farà lungo quel contorno. Questi nomi sono specifici per ogni diverso dispositivo.

Pausa prima del taglio


Questo mette in pausa il plotter prima di effettuare quel particolare taglio. Questo è utile se è necessario cambiare o regolare la lama prima di effettuare quel taglio. Ci sarà una richiesta su Flexi che riprenderà il lavoro di taglio quando si è pronti. Questi sono impostati su "Play" per impostazione predefinita, quindi verranno eseguiti a meno che non si clicchi per mettere in pausa.
Modifica delle impostazioni del colore del contorno

Vedere Modifica delle impostazioni del colore del contorno
