Modifica delle impostazioni dei colori di contorno

Questo articolo è in riferimento all'opzione Edit Contour Colors nelle finestre di dialogo RIP e Print and Cut/Plot. Per ulteriori informazioni, vedere quegli articoli:

Prima del lavoro

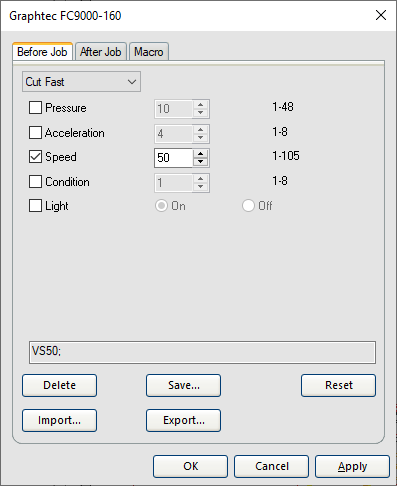

Quando si fa doppio clic su un colore di contorno o si fa clic su Edit..., si apre un dialogo che permette di cambiare le impostazioni del plotter per quel contorno specifico, come pressione, velocità, ecc. Molti hanno delle preimpostazioni esistenti. Tutte le impostazioni in questa casella sono specifiche del dispositivo, cioè provengono dal produttore. Ogni macchina sarà diversa. Qualsiasi opzione o impostazione che sia specifica del plotter significa che dovrai andare dal produttore per maggiori informazioni.

Queste opzioni possono modificare solo le impostazioni che esistono sul plotter. Se si deseleziona la casella sul lato sinistro, allora si useranno le impostazioni esistenti sul plotter.

Preset di taglio


Elenca le opzioni di preimpostazione esistenti. Specifico per il plotter. Impostando questa opzione su Nessuno, il plotter userà tutte le impostazioni esistenti sul suo lato.
mceclip1.png Impostazioni di taglio. Specifico per il plotter. Deselezionando la casella sul lato sinistro, l'opzione diventerà l'impostazione predefinita del plotter. In questo modo si può scegliere di impostare il taglio interamente sul plotter.

Cancella


Cancella il preset selezionato.

Salva preset


Prende le impostazioni di taglio esistenti e le salva come preset per un uso frequente.

Importazione ed esportazione

mceclip7.png mceclip8.png

Importa ed esporta un preset esistente. Puoi copiare queste impostazioni su un altro computer o tenerne il backup.

Ripristina


Riporta tutto in questa finestra alle impostazioni di fabbrica. Questo include tutti i preset che puoi aver salvato o cancellato. Se hai esportato un preset, puoi importarlo di nuovo e ripristinarlo.

Linea di comando GCode

Questo elenca tutti i comandi gcode che flexi invierà al tuo plotter per usi avanzati o per la risoluzione dei problemi. Questa linea non è modificabile.



Dopo il lavoro


Alcuni plotter permettono di eseguire un'azione dopo che il lavoro ha finito di tagliare. Questa scheda sarà specifica del plotter. Vedere il manuale del proprio plotter o contattare il produttore del plotter per maggiori informazioni.



Macro


Questi inviano una macro alla vostra macchina per eseguire qualche tipo di compito, come ad esempio srotolare il substrato, spostare il coltello, e altro. Queste sono specifiche del plotter. Selezionare la macro e cliccare su Send.
