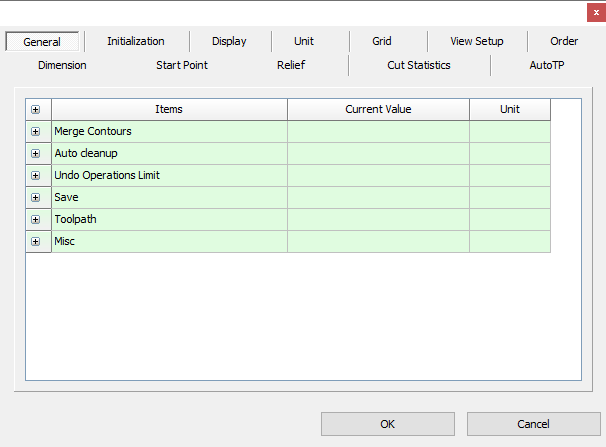

輪郭の結合
他の描画プログラムからインポートする際に開いた輪郭を結合する動作を定義します。
| インポート | インポート時に輪郭を結合する |
| 貼り付け | 貼り付け時に輪郭を結合する |
| 許容差 | 結合される輪郭の端点間の最大許容距離 |
インポートまたは貼り付け時に短いセグメントを自動的に削除するかどうかを制御します。
| インポート | 輪郭がインポートされる際に短いセグメントを削除する |
| 貼り付け | クリップボードから輪郭が貼り付けられる際に短いセグメントを削除する |
| 許容差 | 削除されるセグメントの最大長さ |
元に戻す操作の制限
元に戻すコマンドで取り消せる操作の数を制御します。
| 無制限 | 最後の保存以降のすべての操作を取り消せます |
| 制限あり | 指定された数の操作のみ取り消せます |
保存
自動保存の時間間隔を指定します
| 自動保存 | 自動保存機能を有効にします |
| 時間間隔 | 自動保存の間隔時間 |
ツールパス
| ツールパスグループのスケーリング | チェックするとツールパスグループのスケーリングを許可します。ツールパスグループがスケールされると、元の戦略パラメータを使用してツールパスが自動的に再計算されます。チェックを外すとツールパスグループのサイズ変更はできません。 |
| ツールパスをプレートにクリップ | チェックすると、出力されるツールパスがプレートの境界を超えません |
| 水平切削 | チェックするとツールパスを水平のX-Y平面から回転させることができます。このオプションは、X-Y平面以外で切削可能な機械を使用する場合にのみ適用されます。 |
その他
| バンプ増分 | 矢印キーを押したときに選択されたオブジェクトが移動する距離の初期値です。Shift + 矢印キーを押すとズームレベルに応じてバンプ増分が変わり、ズームイン時にはより小さな単位で移動します。 |
| クリック増分 | ダイアログボックス内の調整矢印をクリックしたときに値が変化する量です。 |
| スナップ閾値 | スナップが有効になるピクセル単位の距離で、カーソルが自動的にスナップ先のジオメトリに移動します |
